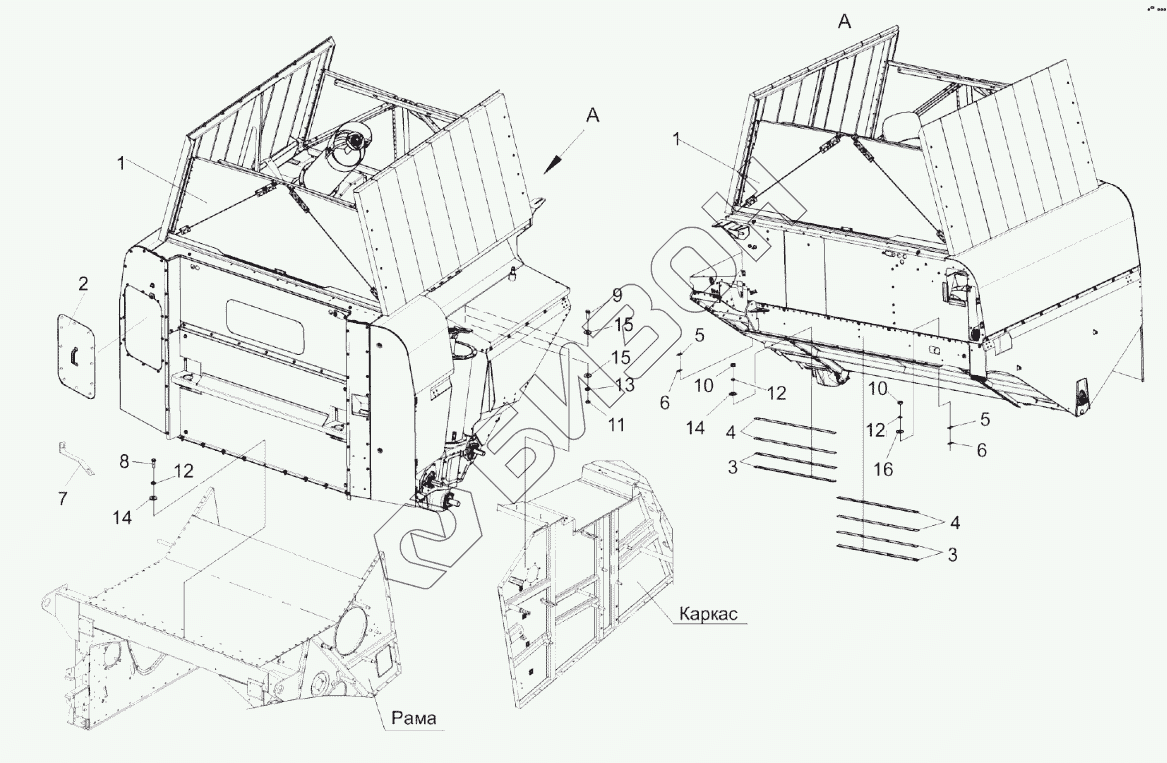

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Установка бункера КЗК-16-1-0203000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
3
4
4
5
5
6
6
7
8
9
10
10
11
12
12
12
13
14
14
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-16-1-0203000 КЗК-16-1-0203000 Установка бункера
Загрузка ...
1 КЗК-16-1-0203010 Бункер
Загрузка ...
2 КЗК-12-0203490А Крышка
Загрузка ...
3 КЗК-14-0203401 Пластина
Загрузка ...
4 КЗК-14-0203401-01 Пластина
Загрузка ...
5 КЗК-14-0203402 Пластина
Загрузка ...
6 КЗК-14-0203402-01 Пластина
Загрузка ...
7 КЗК-14-0203499 Кронштейн
Загрузка ...
8 БолтМ10-6eх30-7796 Болт М10-6eх30-7796
Загрузка ...
9 БолтМ12-6eх35-7796 Болт М12-6eх35-7796
Загрузка ...
10 ГайкаМ10-6G-5915 Гайка М10-6G-5915
Загрузка ...
11 ГайкаМ12-6G-5915 Гайка М12-6G-5915
Загрузка ...
12 Шайба10Т65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
13 Шайба12Т65Г-6402 Шайба 12Т.65Г-6402
Загрузка ...
14 ШайбаC10.01-6958 Шайба C 10.01-6958
Загрузка ...
15 ШайбаC12.01-6958 Шайба C 12.01-6958
Загрузка ...
16 ШайбаC.10.01-11371 Шайба C.10.01-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
