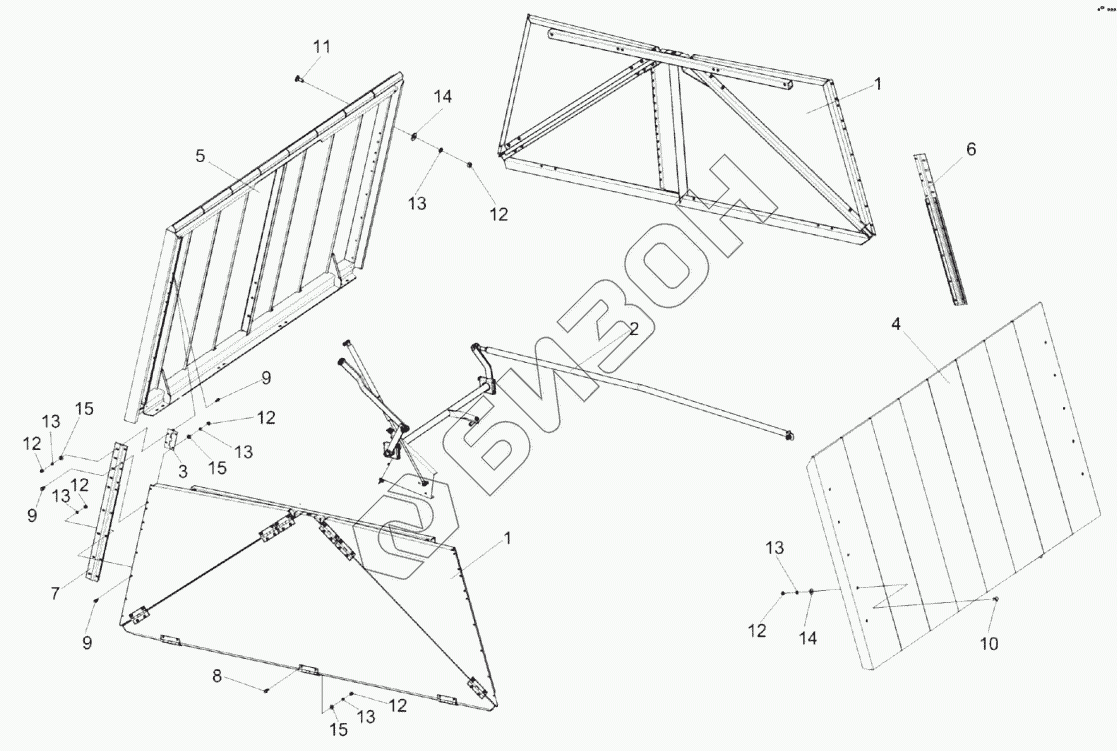

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Установка крыши бункера КЗК-14-0204000Б
1
1
2
3
4
5
6
7
8
9
9
9
10
11
12
12
12
12
12
12
13
13
13
13
13
13
14
14
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-14-0204000Б | КЗК-14-0204000Б | Установка крыши бункера |
Загрузка ...
|
|
| 1 | КЗК-14-0204030Б | Клин |
Загрузка ...
|
|
| 2 | КЗК-14-0204040А | Установка механизма трансформации |
Загрузка ...
|
|
| 3 | КЗК-14-0204080 | Петля |
Загрузка ...
|
|
| 4 | КЗК-14-020401OB | Крыша |
Загрузка ...
|
|
| 4 | КЗК-14-0204110А | Крыша |
Загрузка ...
|
|
| 5 | КЗК-14-0204020В | Крыша |
Загрузка ...
|
|
| 5 | КЗК-14-0204120А | Крыша |
Загрузка ...
|
|
| 6 | КЗК-14-0204427А | Планка |
Загрузка ...
|
|
| 7 | КЗК-14-0204427А-01 | Планка |
Загрузка ...
|
|
| 8 | БолтМ6-6eх14-7798 | Болт М6-6eх14-7798 |
Загрузка ...
|
|
| 9 | БолтМ6-6eх16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 10 | БолтМ6-6eх14-7802 | Болт М6-6eх14-7802 |
Загрузка ...
|
|
| 11 | БолтМ6-6gх16-7802 | Болт М6-6gх16-7802 |
Загрузка ...
|
|
| 12 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 13 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 14 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 15 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
