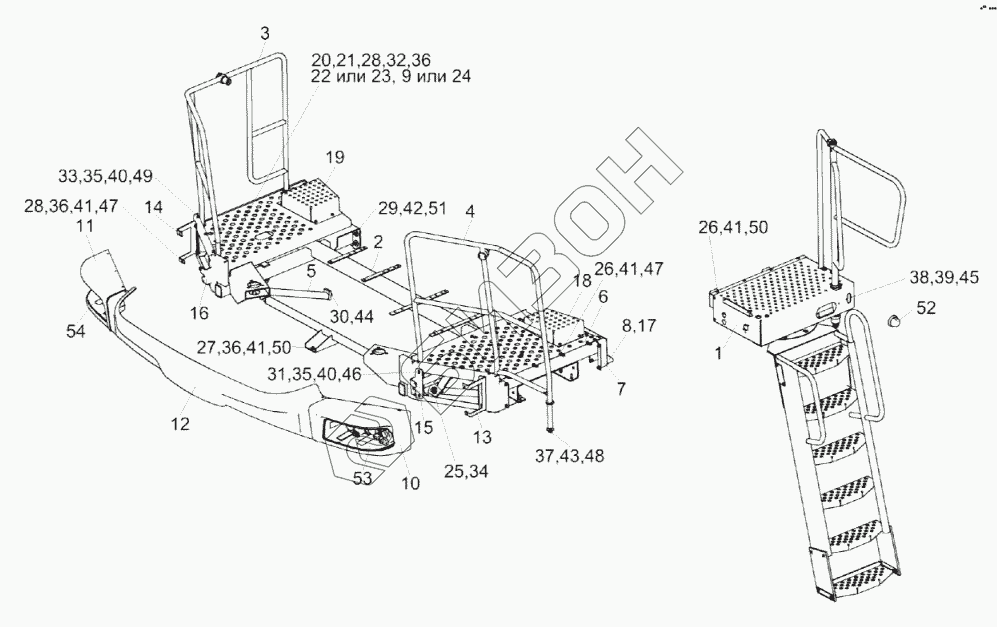

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Установка подрамника кабины КЗК-2124-0133000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
34
35
35
36
36
36
37
38
39
40
40
41
41
41
41
42
43
44
45
46
47
47
48
49
50
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-2124-0133000 | КЗК-2124-0133000 | Установка подрамника кабины |
Загрузка ...
|
|
| 1 | КЗК-2124-0117000 | Установка трапа |
Загрузка ...
|
|
| 2 | КЗК-2124-0121000 | Подрамник кабины |
Загрузка ...
|
|
| 3 | КЗК-2124-0133060 | Поручень |
Загрузка ...
|
|
| 4 | КЗК-2124-0133070 | Поручень |
Загрузка ...
|
|
| 5 | КЗК-14-0121880 | Стойка |
Загрузка ...
|
|
| 6 | КЗК-14-0133010А | Настил |
Загрузка ...
|
|
| 7 | КЗК-14-0133020А | Кронштейн |
Загрузка ...
|
|
| 8 | КЗК-13-0133150 | Кронштейн |
Загрузка ...
|
|
| 9 | КЗК-12-0100080А | Прижим |
Загрузка ...
|
|
| 10 | КЗК-2124-0133001 | Маска |
Загрузка ...
|
|
| 11 | КЗК-2124-0133001-01 | Маска |
Загрузка ...
|
|
| 12 | КЗК-2124-0133002 | Бампер |
Загрузка ...
|
|
| 13 | КЗК-2124-0133402 | Кронштейн |
Загрузка ...
|
|
| 14 | КЗК-2124-0133402-01 | Кронштейн |
Загрузка ...
|
|
| 15 | КЗК-2124-0133403 | Кронштейн |
Загрузка ...
|
|
| 16 | КЗК-2124-0133403-01 | Кронштейн |
Загрузка ...
|
|
| 17 | КЗК-14-0133406 | Кронштейн |
Загрузка ...
|
|
| 18 | КЗК-14-0133407А | Щиток |
Загрузка ...
|
|
| 19 | КЗК-14-0133408А | Щиток |
Загрузка ...
|
|
| 20 | АМ84.00.013 | Обойма |
Загрузка ...
|
|
| 21 | АМ84.00.605-01 | Втулка |
Загрузка ...
|
|
| 22 | КЗК-12-0100003А | Прижим |
Загрузка ...
|
|
| 23 | КЗК-12-0100602 | Прижим |
Загрузка ...
|
|
| 24 | КЗК-12-0100603 | Прижим |
Загрузка ...
|
|
| 25 | КСН0114402-01 | Шайба |
Загрузка ...
|
|
| 26 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 27 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 28 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 29 | БолтМ12-6eх40-7796 | Болт М12-6eх40-7796 |
Загрузка ...
|
|
| 30 | БолтМ16х1,5-6eх30-7796 | Болт М16х1,5-6eх30-7796 |
Загрузка ...
|
|
| 31 | БолтМ6-6eх20-7798 | Болт М6-6eх20-7798 |
Загрузка ...
|
|
| 32 | БолтМ6-6eх35-7798 | Болт М6-6eх35-7798 |
Загрузка ...
|
|
| 33 | ВинтB.М5-6eх18-17473 | Винт B.М5-6eх18-17473 |
Загрузка ...
|
|
| 34 | ГайкаМ20х1,5-6G-2526 | Гайка М20х1,5-6G-2526 |
Загрузка ...
|
|
| 35 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 36 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 37 | ГайкаМ14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 38 | ГайкаМ5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 39 | Шайба5Т65Г-6402 | Шайба 5Т 65Г-6402 |
Загрузка ...
|
|
| 40 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 41 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 42 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 43 | Шайба14Т65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 44 | Шайба16Т65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 45 | ШайбаC5.01-6958 | Шайба C 5.01-6958 |
Загрузка ...
|
|
| 46 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 47 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 48 | ШайбаC14.01-6958 | Шайба C 14.01-6958 |
Загрузка ...
|
|
| 49 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 50 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 51 | ШайбаC12.01-6958 | Шайба C 12.01-6958 |
Загрузка ...
|
|
| 52 | ФА-1,1-6964 | Фонарь знака автопоезда |
Загрузка ...
|
|
| 53 | 112.10.30.3711 | Блок-фара |
Загрузка ...
|
|
| 54 | 112.10.30.3711-01 | Блок-фара |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
