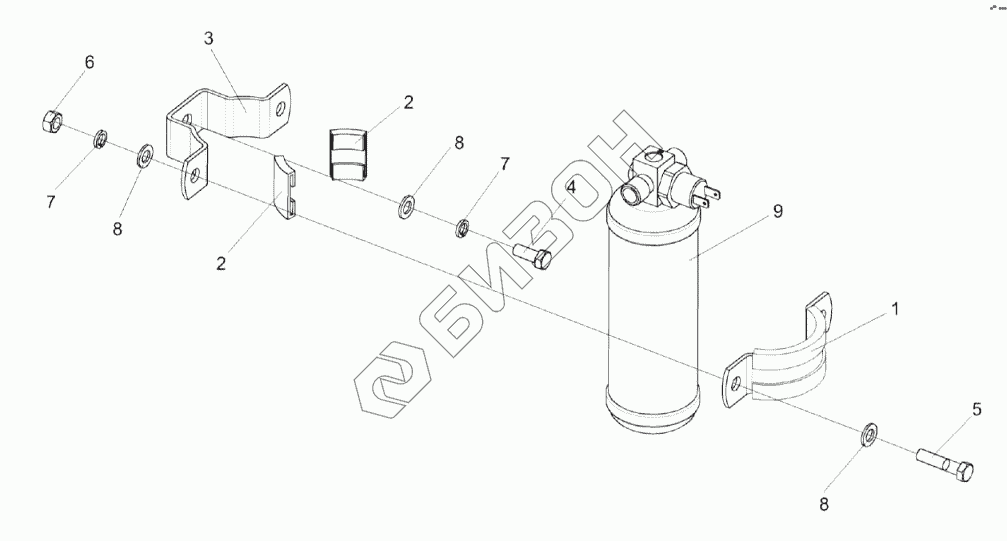

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Установка ресивера КЗК-8-3-0113050

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
7
8
8
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-8-3-0113050 КЗК-8-3-0113050 Установка ресивера
Загрузка ...
1 УЭС-7-0203190 Хомут
Загрузка ...
2 УЭС-7-0203036 Уплотнитель
Загрузка ...
3 УЭС-7-0203505 Скоба
Загрузка ...
4 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
Загрузка ...
5 БолтМ8-6eх35-7796 Болт М8-6eх35-7796
Загрузка ...
6 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
7 Шайба8Т65Г-6405 Шайба
Загрузка ...
8 ШайбаC.8.01-11371 Шайба C.8.01-11371
Загрузка ...
9 04-003977-02 Ресивер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
