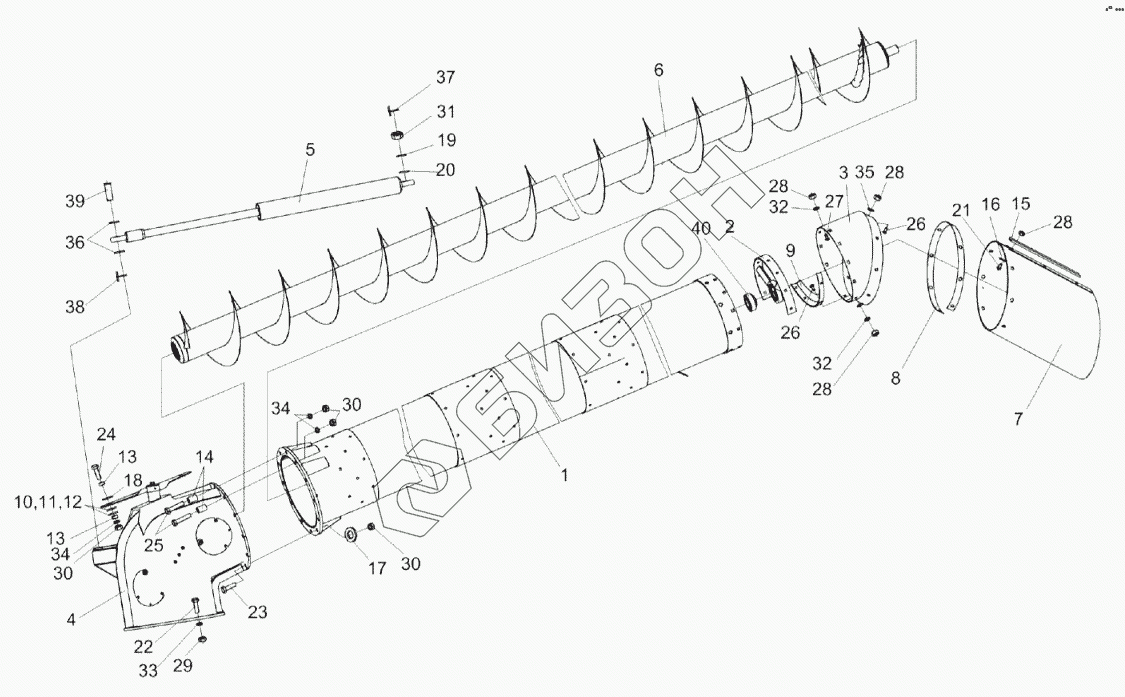

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Установка системы выгрузки КЗК-1420-0206000
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
28
28
29
30
30
30
31
32
32
33
34
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1420-0206000 | КЗК-1420-0206000 | Установка системы выгрузки |
Загрузка ...
|
|
| 1 | КЗК-1420-0206020 | Кожух |
Загрузка ...
|
|
| 2 | КЗК-1420-0206080 | Опора |
Загрузка ...
|
|
| 3 | КЗК-1420-0206090 | Кожух |
Загрузка ...
|
|
| 4 | КЗК-1420-0206110 | Отвод с редуктором |
Загрузка ...
|
|
| 5 | КЗК-1420-0602500 | Гидроцилиндр поворота выгрузного шнека |
Загрузка ...
|
|
| 6 | КЗК-1420-0206010 | Шнек с отводом |
Загрузка ...
|
|
| 6 | КЗК-14-0206660 | Шнек поворотный выгрузной |
Загрузка ...
|
|
| 7 | КЗК-1420-0206002 | Фартук |
Загрузка ...
|
|
| 8 | КЗК-1420-0206416 | Обечайка |
Загрузка ...
|
|
| 9 | КЗК-1420-0206417 | Обечайка |
Загрузка ...
|
|
| 10 | КЗК-1420-0206441 | Пластина |
Загрузка ...
|
|
| 11 | КЗК-1420-0206441-01 | Пластина |
Загрузка ...
|
|
| 12 | КЗК-1420-0206441-02 | Пластина |
Загрузка ...
|
|
| 13 | КЗК-1420-0206803 | Втулка |
Загрузка ...
|
|
| 14 | КЗК-1420-0206803-01 | Втулка |
Загрузка ...
|
|
| 15 | КЗК-12-0206451А | Планка |
Загрузка ...
|
|
| 16 | КЗК-12-0206451А-01 | Планка |
Загрузка ...
|
|
| 17 | КЗР0103439 | Шайба |
Загрузка ...
|
|
| 18 | КЗР0202682 | Шайба |
Загрузка ...
|
|
| 19 | КИЛ0106482 | Шайба |
Загрузка ...
|
|
| 20 | УЭС0100405 | Шайба |
Загрузка ...
|
|
| 21 | БолтМ8-6eх20.88-7796 | Болт М8-6eх20.88-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6ех40.88-7796 | Болт М10-6ех40.88-7796 |
Загрузка ...
|
|
| 23 | БолтМ12-6ех40.109-7796 | Болт М12-6ех40.109-7796 |
Загрузка ...
|
|
| 24 | БолтМ12-6ех65-7796 | Болт М12-6ех65-7796 |
Загрузка ...
|
|
| 25 | БолтМ12-6ех80-7796 | Болт М12-6ех80-7796 |
Загрузка ...
|
|
| 26 | БолтМ8-6ех20-7802 | Болт М8-6ех20-7802 |
Загрузка ...
|
|
| 27 | БолтМ8-6ех25-7802 | Болт М8-6ех25-7802 |
Загрузка ...
|
|
| 28 | ГайкаМ8-6G.8-5915 | Гайка М8-6G.8-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ10-6G.8-5915 | Гайка М10-6G.8-5915 |
Загрузка ...
|
|
| 30 | ГайкаМ12-6G.8-5915 | Гайка М12-6G.8-5915 |
Загрузка ...
|
|
| 31 | ГайкаМ24х2-6G.04-5935 | Гайка М24х2-6G.04 -5935 |
Загрузка ...
|
|
| 32 | Шайба8T65Г-6402 | Шайба |
Загрузка ...
|
|
| 33 | Шайба10T65Г-6402 | Шайба |
Загрузка ...
|
|
| 34 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 35 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 36 | Шайба25.01-9649 | Шайба 25.01-9649 |
Загрузка ...
|
|
| 37 | Шплинт5х45-397 | Шплинт 5х45-397 |
Загрузка ...
|
|
| 38 | Шплинт6,3х45-397 | Шплинт 6,3х45-397 |
Загрузка ...
|
|
| 39 | Ось6-25b12х70-9650 | Ось 6-25 b12х70-9650 |
Загрузка ...
|
|
| 40 | 1680207С17 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
