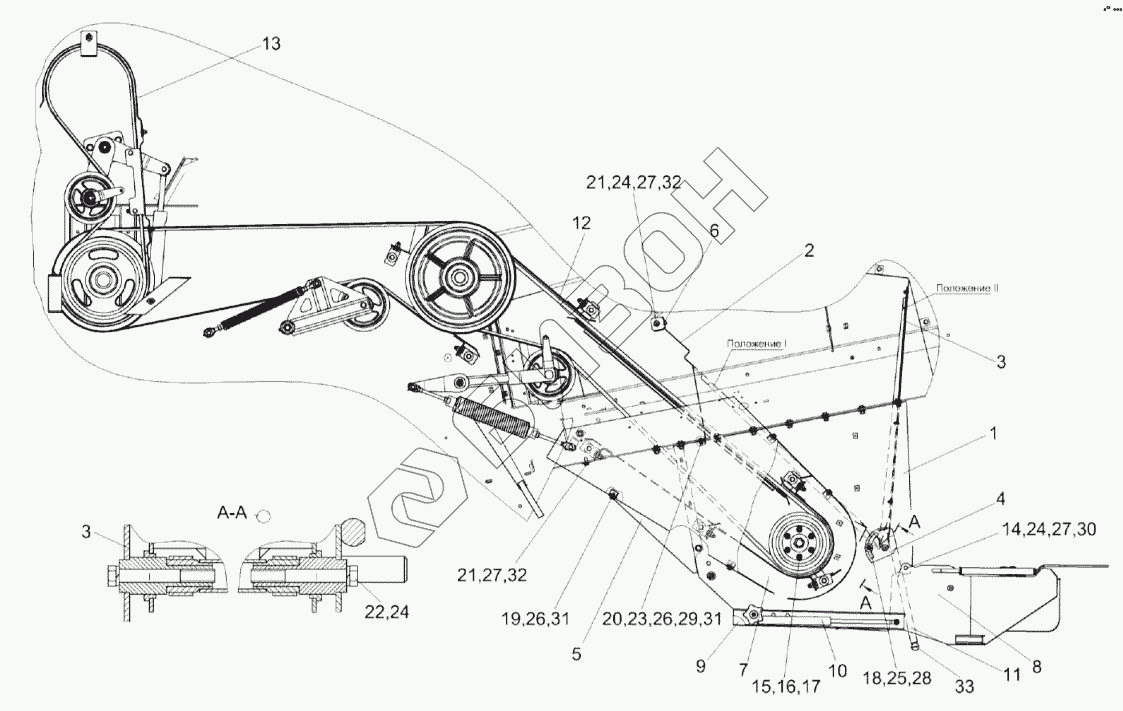

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Установка соломоизмельчителя КЗК-2124-0290500
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
24
25
26
26
27
27
27
28
29
30
31
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-2124-0290500 | КЗК-2124-0290500 | Установка соломоизмельчителя |
Загрузка ...
|
|
| 1 | КЗК-2124-0290000 | Соломоизмельчитель |
Загрузка ...
|
|
| 2 | КЗК-16-1-0290060 | Стенка |
Загрузка ...
|
|
| 3 | КЗК-16-1-0290160 | Заслонка |
Загрузка ...
|
|
| 4 | КЗК-16-1-0290180 | Сектор |
Загрузка ...
|
|
| 5 | КЗК-16-1-0290230 | Щиток |
Загрузка ...
|
|
| 6 | КЗК-16-1-0290240 | Распорка |
Загрузка ...
|
|
| 7 | КЗК-16-1-0290700 | Щиток |
Загрузка ...
|
|
| 8 | КЗК-1420-0290020 | Дефлектор |
Загрузка ...
|
|
| 9 | КЗК-1420-0290080 | Установка газовых пружин |
Загрузка ...
|
|
| 10 | КЗК-1420-0290080-01 | Установка газовых пружин |
Загрузка ...
|
|
| 11 | КЗК-1420-0290190 | Ручка |
Загрузка ...
|
|
| 12 | КЗК-14-0290400В | Установка привода соломоизмельчителя |
Загрузка ...
|
|
| 13 | КЗК-16-1-0290900А | Установка первой ступени привода соломоизмельчителя |
Загрузка ...
|
|
| 14 | КЗК0100623 | Болт |
Загрузка ...
|
|
| 15 | КЗК0290461 | Прокладка |
Загрузка ...
|
|
| 16 | КЗК0290461-01 | Прокладка |
Загрузка ...
|
|
| 17 | КЗК0290461-02 | Прокладка |
Загрузка ...
|
|
| 18 | КЗР0202682 | Шайба |
Загрузка ...
|
|
| 19 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 20 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 21 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6eх75-7796 | Болт М10-6eх75-7796 |
Загрузка ...
|
|
| 23 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 24 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 25 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 26 | Шайба865Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 29 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 30 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 31 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 32 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 33 | Н.067.044 | Ручка П302Д61-16-77 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
