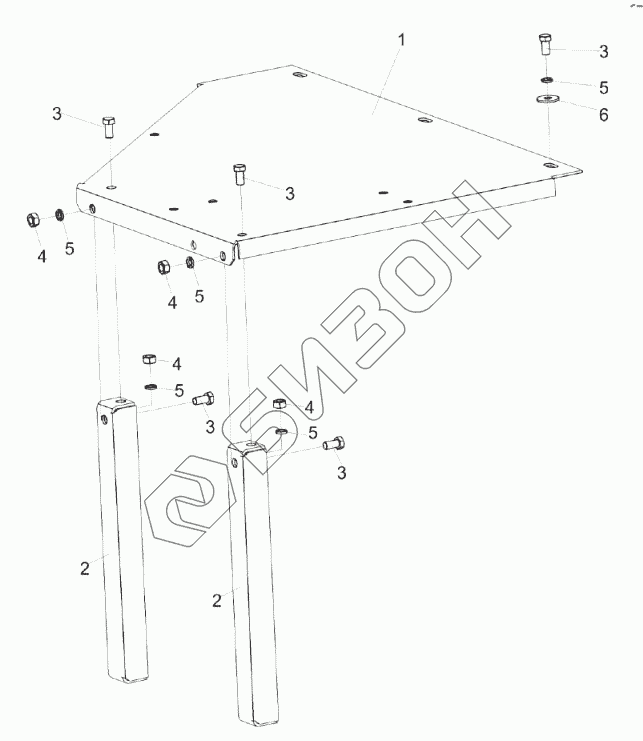

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Установка ступеньки КЗК-1420-0100050

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
3
3
3
4
4
4
4
5
5
5
5
5
6
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-1420-0100050 КЗК-1420-0100050 Установка ступеньки
Загрузка ...
1 КЗК-1420-0100080 Ступенька
Загрузка ...
2 КЗК-1420-0100407 Уголок
Загрузка ...
3 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
Загрузка ...
4 ГайкаМ8-6Н-5915 Гайка М8-6Н-5915
Загрузка ...
5 Шайба8Т65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
6 ШайбаС8.01-6958 Шайба С8.01-6958
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
