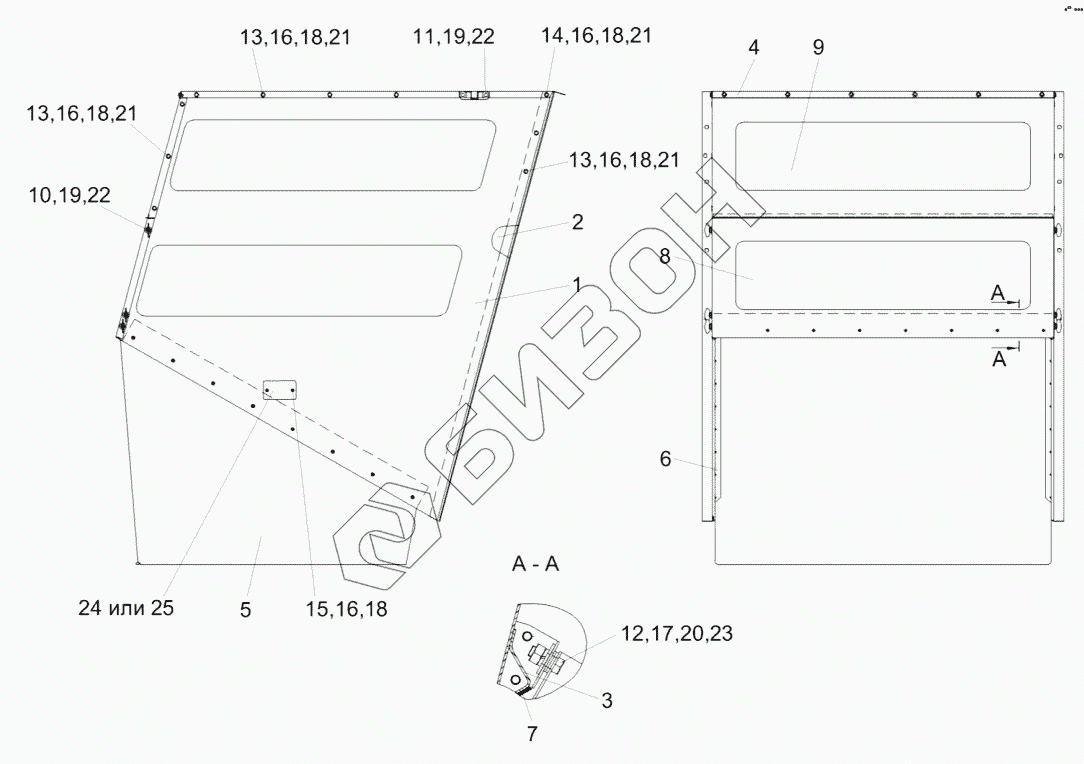

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Капот КЗК-5-4-0228000
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
16
16
16
16
17
18
18
18
18
18
19
19
20
21
21
21
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-5-4-0228000 | КЗК-5-4-0228000 | Капот |
Загрузка ...
|
|
| 1 | КЗК-5-4-0228010 | Боковина |
Загрузка ...
|
|
| 2 | КЗК-5-4-0228010-01 | Боковина |
Загрузка ...
|
|
| 3 | КЗК-5-4-0228060 | Профиль |
Загрузка ...
|
|
| 4 | КЗК-5-4-0228080 | Крыша |
Загрузка ...
|
|
| 5 | КЗК-5-4-0228190 | Юбка |
Загрузка ...
|
|
| 6 | КЗК-5-4-0228419 | Планка |
Загрузка ...
|
|
| 7 | КЗК-5-4-0228423 | Планка |
Загрузка ...
|
|
| 8 | КЗК-5-4-0228437 | Стенка съемная |
Загрузка ...
|
|
| 9 | КЗК-5-4-0228438 | Стенка задняя |
Загрузка ...
|
|
| 10 | КЗК0102110 | Винт |
Загрузка ...
|
|
| 11 | БолтМ8-6ex25-7796 | Болт М8-6ex25-7796 |
Загрузка ...
|
|
| 12 | БолтМ10-6ex25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 13 | БолтМ6-6ex14-7798 | Болт М6-6eх14-7798 |
Загрузка ...
|
|
| 14 | БолтМ6-6ex16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 15 | ВинтB.М6-6ex16-17473 | Винт B.М6-6ex16-17473 |
Загрузка ...
|
|
| 16 | ГайкаМ6-6g-5915 | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ10-6g-5915 | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 18 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 21 | ШайбаA6.01-6958 | Шайба A 6.01-6958 |
Загрузка ...
|
|
| 22 | ШайбаA8.01-6958 | Шайба A 8.01-6958 |
Загрузка ...
|
|
| 23 | ШайбаA10.01-6958 | Шайба A 10.01-6958 |
Загрузка ...
|
|
| 24 | 3212.3731 | Световозвращатель |
Загрузка ...
|
|
| 25 | КД1-6А | Световозвращатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
