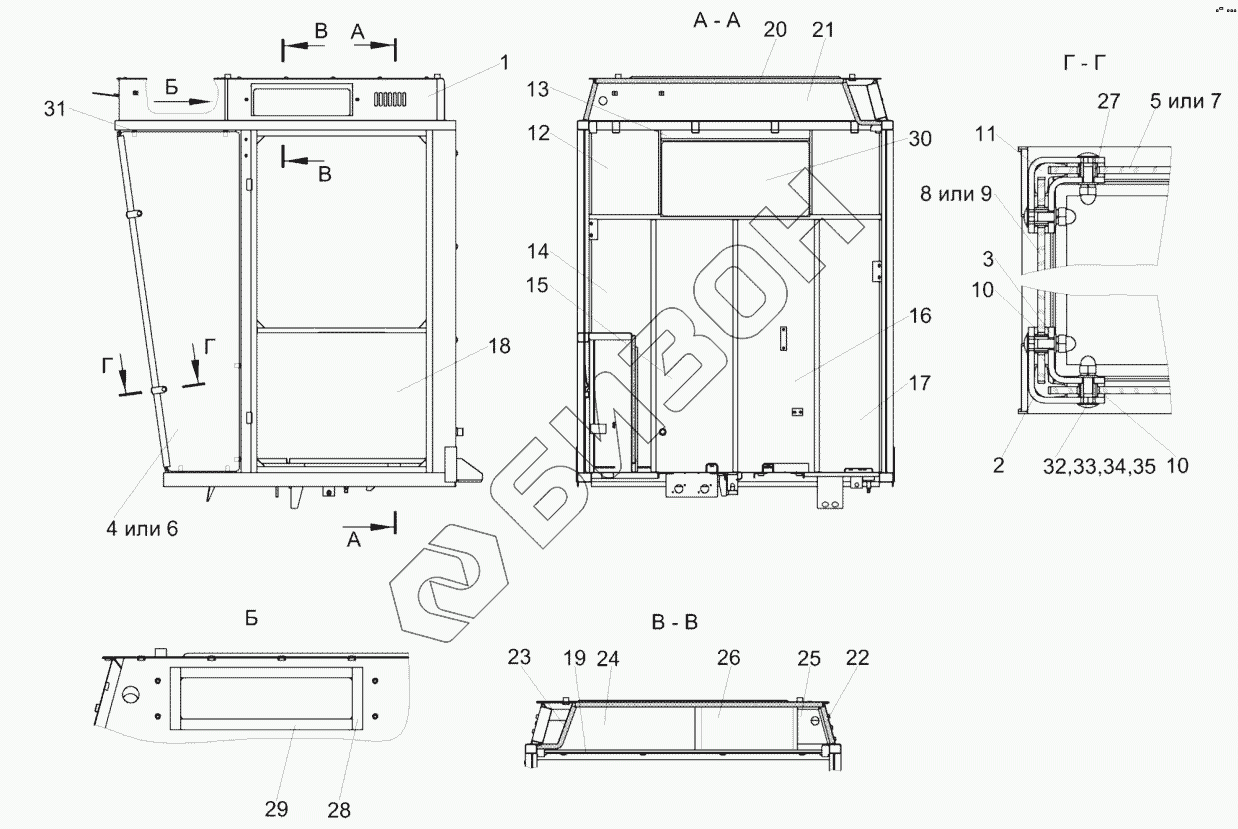

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Каркас КЗК-5-0120020
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-5-0120020 | КЗК-5-0120020 | Каркас |
Загрузка ...
|
|
| 1 | КЗК-5-0120030 | Каркас кабины |
Загрузка ...
|
|
| 2 | КЗК-5-0120480 | Уголок |
Загрузка ...
|
|
| 3 | КЗК-5-0120490 | Уголок |
Загрузка ...
|
|
| 4 | КЗК-5-0120002 | Стекло боковое |
Загрузка ...
|
|
| 5 | КЗК-5-0120002-01 | Стекло боковое |
Загрузка ...
|
|
| 6 | КЗК-5-0120002-02 | Стекло боковое |
Загрузка ...
|
|
| 7 | КЗК-5-0120002-03 | Стекло боковое |
Загрузка ...
|
|
| 8 | КЗК-5-0120003 | Стекло ветровое |
Загрузка ...
|
|
| 9 | КЗК-5-0120003-01 | Стекло ветровое |
Загрузка ...
|
|
| 10 | КЗК-5-0120038-01 | Втулка |
Загрузка ...
|
|
| 11 | КЗК-5-0120006 | Уплотнение |
Загрузка ...
|
|
| 12 | КЗК-5-0120015 | Обивка стенки |
Загрузка ...
|
|
| 13 | КЗК-5-0120016 | Обивка стенки |
Загрузка ...
|
|
| 14 | КЗК-5-0120017 | Обивка стенки |
Загрузка ...
|
|
| 15 | КЗК-5-0120018 | Обивка стенки |
Загрузка ...
|
|
| 16 | КЗК-5-0120019 | Обивка стенки |
Загрузка ...
|
|
| 17 | КЗК-5-0120021 | Обивка стенки |
Загрузка ...
|
|
| 18 | КЗК-5-0120022 | Обивка |
Загрузка ...
|
|
| 19 | КЗК-5-0120023 | Обивка |
Загрузка ...
|
|
| 20 | КЗК-5-0120024 | Обивка |
Загрузка ...
|
|
| 21 | КЗК-5-0120025 | Обивка |
Загрузка ...
|
|
| 22 | КЗК-5-0120026 | Обивка |
Загрузка ...
|
|
| 23 | КЗК-5-0120027 | Обивка |
Загрузка ...
|
|
| 24 | КЗК-5-0120028 | Обивка |
Загрузка ...
|
|
| 25 | КЗК-5-0120029 | Обивка |
Загрузка ...
|
|
| 26 | КЗК-5-0120031 | Обивка |
Загрузка ...
|
|
| 27 | КЗК-5-0120801 | Втулка |
Загрузка ...
|
|
| 28 | КВК0120055 | Уплотнение |
Загрузка ...
|
|
| 29 | КВК0120056 | Уплотнение |
Загрузка ...
|
|
| 30 | КЗК-12-0120001 | Стекло |
Загрузка ...
|
|
| 31 | СЭУ0200022 | Подкладка |
Загрузка ...
|
|
| 32 | БолтМ8-6ex30-7802 | Болт М8-6ex30-7802 |
Загрузка ...
|
|
| 33 | ГайкаМ8-6g-11860 | Гайка М8-6g-11860 |
Загрузка ...
|
|
| 34 | Шайба8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 35 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
