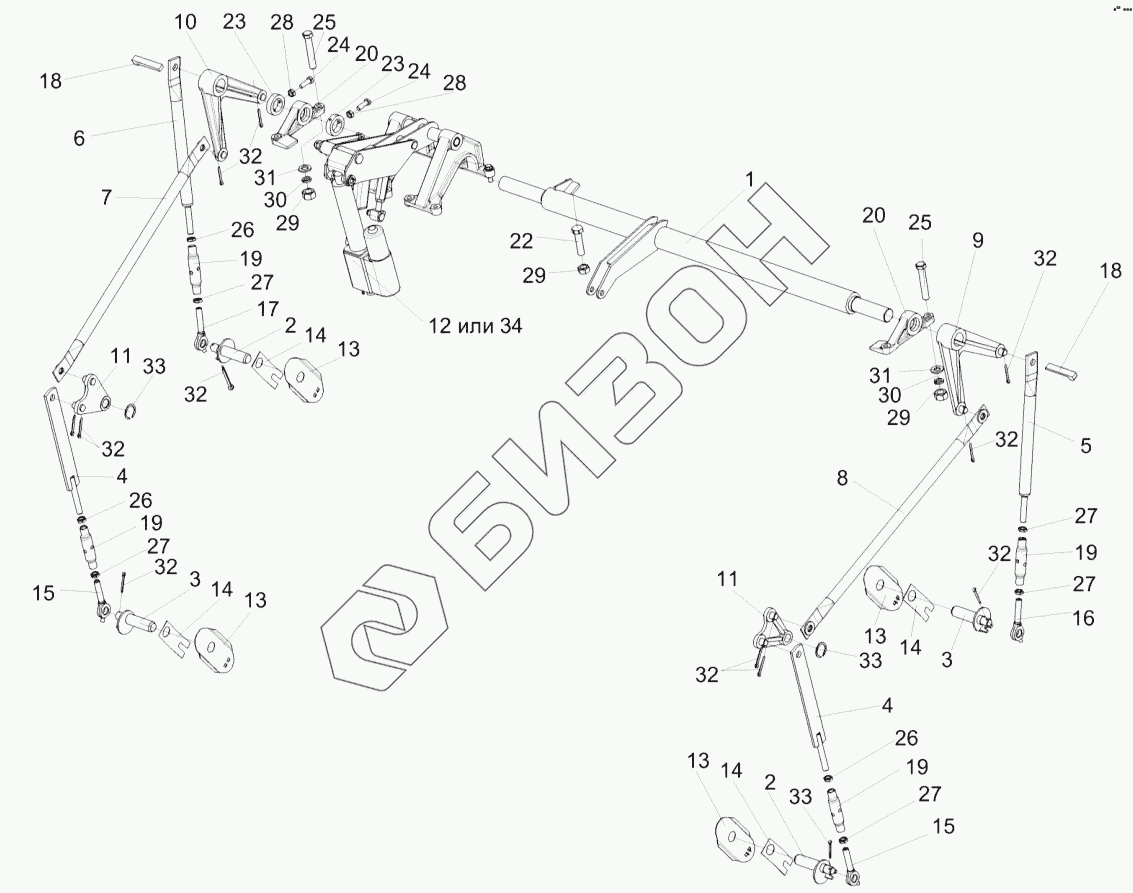

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Механизм подъема подбарабанья КЗК-7-0115000
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
13
13
13
14
14
14
14
15
15
16
17
18
18
19
19
19
19
20
20
22
23
23
24
24
25
25
26
26
26
27
27
27
27
27
28
28
29
29
29
30
30
31
31
32
32
32
32
32
32
32
32
33
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0115040 | КЗК0115040 | Стяжка |
Загрузка ...
|
|
| КЗК-7-0115000 | КЗК-7-0115000 | Механизм подъема подбарабанья |
Загрузка ...
|
|
| КЗК0115060А-02 | КЗК0115060А-02 | Стяжка |
Загрузка ...
|
|
| КЗК0115060А-03 | КЗК0115060А-03 | Стяжка |
Загрузка ...
|
|
| 1 | КЗК-7-0115030 | Вал торсионный |
Загрузка ...
|
|
| 2 | КЗК0115030 | Фиксатор |
Загрузка ...
|
|
| 3 | КЗК0115030-01 | Фиксатор |
Загрузка ...
|
|
| 4 | КЗК0115050 | Тяга |
Загрузка ...
|
|
| 5 | КЗК0115070А | Тяга |
Загрузка ...
|
|
| 6 | КЗК0115070А-01 | Тяга |
Загрузка ...
|
|
| 7 | КЗК0115080А-02 | Тяга |
Загрузка ...
|
|
| 8 | КЗК0115080А-03 | Тяга |
Загрузка ...
|
|
| 9 | КЗК-10-0115240 | Рычаг |
Загрузка ...
|
|
| 10 | КЗК-10-0115250 | Рычаг |
Загрузка ...
|
|
| 11 | КЗК0115120 | Рычаг |
Загрузка ...
|
|
| 12 | КЗК-10-0701400 | Электромеханизм подбарабанья |
Загрузка ...
|
|
| 13 | КЗК0115409 | Щиток |
Загрузка ...
|
|
| 14 | КЗК0115411 | Прижим |
Загрузка ...
|
|
| 15 | КЗК0115603 | Тяга |
Загрузка ...
|
|
| 16 | КЗК0115606 | Тяга |
Загрузка ...
|
|
| 17 | КЗК0115606-01 | Тяга |
Загрузка ...
|
|
| 18 | КЗК-10-0115605 | Шпонка |
Загрузка ...
|
|
| 19 | КЗК0115802 | Втулка |
Загрузка ...
|
|
| 20 | КЗК-10-0102106 | Опора |
Загрузка ...
|
|
| 22 | КЗК-10-0102613 | Упор |
Загрузка ...
|
|
| 23 | КЗК-10-0102625 | Кольцо установочное |
Загрузка ...
|
|
| 24 | БолтМ8-6ex25-7796 | Болт М8-6ex25-7796 |
Загрузка ...
|
|
| 25 | БолтМ12-6ex70-7796 | Болт М12-6eх70-7796 |
Загрузка ...
|
|
| 26 | ГайкаМ16x1,5-6g-2526 | Гайка М16x1,5-6g-2526 |
Загрузка ...
|
|
| 27 | ГайкаМ16x1,5LH-6g-2526 | Гайка М16x1,5LH-6g-2526 |
Загрузка ...
|
|
| 28 | ГайкаМ8-6g-5915 | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ12-6g-5915 | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 30 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 31 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 32 | Шплинт4х32-397 | Шплинт 4х32-397 |
Загрузка ...
|
|
| 33 | КольцоВ25-13940 | Кольцо В25-13940 |
Загрузка ...
|
|
| 34 | МК-150-06 | Электромеханизм |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
