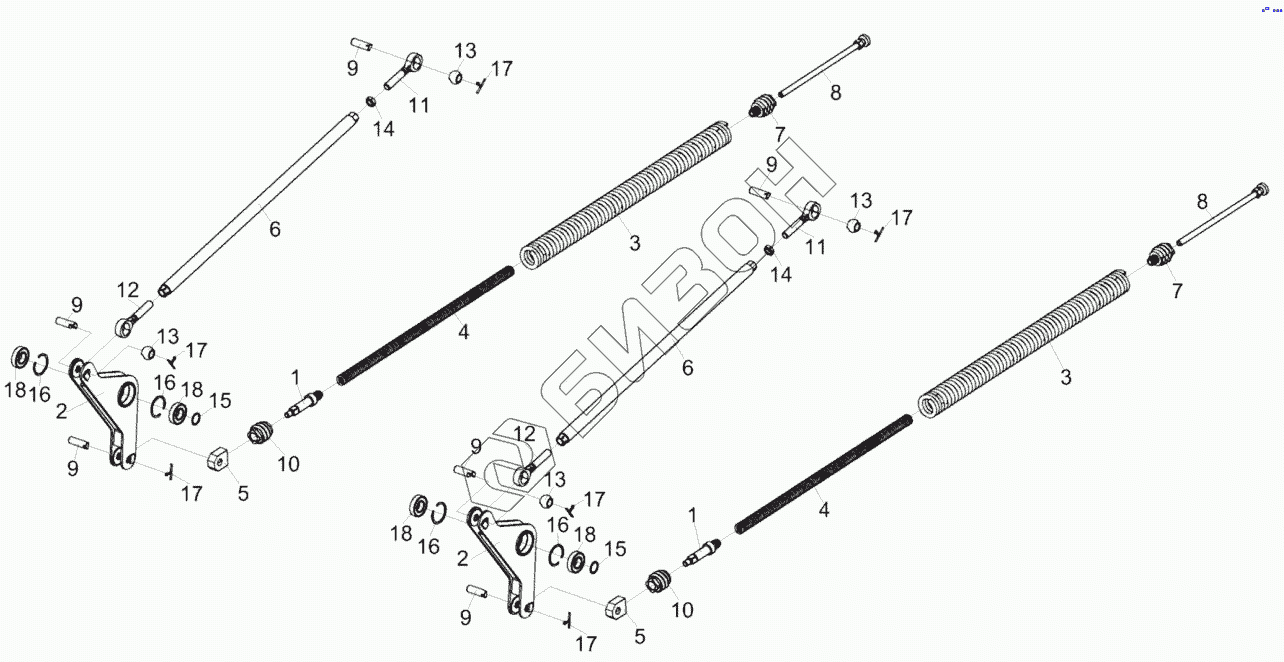

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Механизм продольного копирования КЗК-5-1805000
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
9
9
10
10
11
11
12
12
13
13
13
13
14
14
15
15
16
16
16
16
17
17
17
17
17
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-5-1805010 | КЗК-5-1805010 | Рычаг |
Загрузка ...
|
|
| КЗК-5-1805030 | КЗК-5-1805030 | Блок пружин |
Загрузка ...
|
|
| КЗК-12-1805040-01 | КЗК-12-1805040-01 | Тяга |
Загрузка ...
|
|
| КЗК-5-1805000 | КЗК-5-1805000 | Механизм продольного копирования |
Загрузка ...
|
|
| 1 | КЗК-5-1805603 | Тяга |
Загрузка ...
|
|
| 2 | КЗК-5-1805020 | Рычаг |
Загрузка ...
|
|
| 3 | КЗК-5-1805601 | Пружина |
Загрузка ...
|
|
| 4 | КЗК-5-1805602 | Пружина |
Загрузка ...
|
|
| 5 | КЗК1775406 | Головка |
Загрузка ...
|
|
| 6 | КЗК-12-1805050 | Труба |
Загрузка ...
|
|
| 7 | КЗК-12-1808606 | Пробка |
Загрузка ...
|
|
| 8 | КЗК1775020-01 | Винт |
Загрузка ...
|
|
| 9 | КЗК1775601 | Палец |
Загрузка ...
|
|
| 10 | КЗР1567602 | Пробка |
Загрузка ...
|
|
| 11 | ПКК0451603 | Головка |
Загрузка ...
|
|
| 12 | ПКК0451603-01 | Головка |
Загрузка ...
|
|
| 13 | 6-12Ж-26015 | Шар |
Загрузка ...
|
|
| 14 | ГайкаМ20-6g-5916 | Гайка М20-6g-5916 |
Загрузка ...
|
|
| 15 | КольцоВ30-13942 | Кольцо В30-13942 |
Загрузка ...
|
|
| 16 | КольцоВ62-13943 | Кольцо В62-13943 |
Загрузка ...
|
|
| 17 | Шплинт5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
|
| 18 | 60206-7242 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
