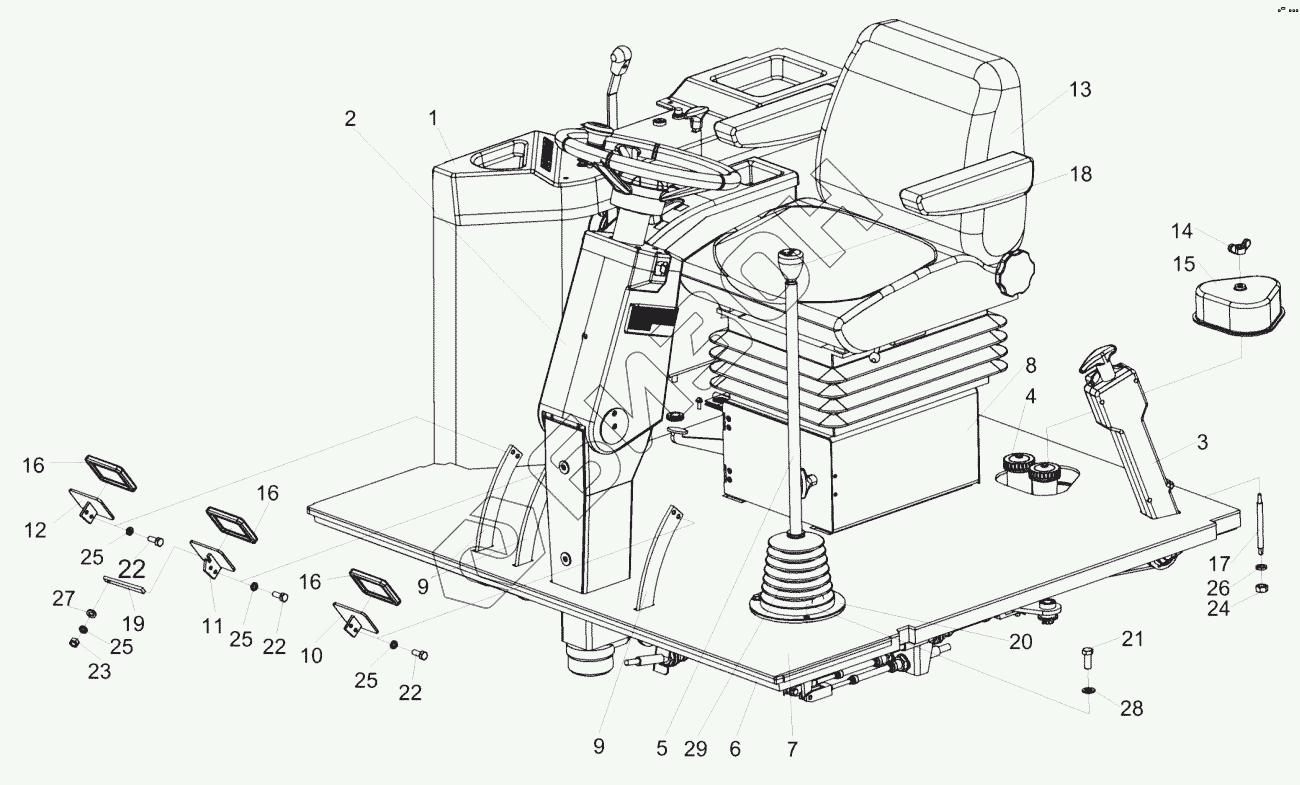

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Площадка управления КЗК-5-4-0119000
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
22
22
23
24
25
25
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-5-4-0119000 | КЗК-5-4-0119000 | Площадка управления |
Загрузка ...
|
|
| 1 | КЗК-5-4-0119010 | Установка пульта управления |
Загрузка ...
|
|
| 2 | КЗК-5-0119030 | Установка колонки рулевой |
Загрузка ...
|
|
| 3 | КЗК-5-0119040 | Установка привода стояночного тормоза |
Загрузка ...
|
|
| 4 | КЗК-5-0119050 | Установка тормозных бачков |
Загрузка ...
|
|
| 5 | КЗК-5-0119060 | Установка блока переключения передач |
Загрузка ...
|
|
| 6 | КЗК-5-0119210 | Установка шумо-виброизоляции |
Загрузка ...
|
|
| 7 | КЗК-5-0119220 | Коврик |
Загрузка ...
|
|
| 8 | КЗК-7-0119350А | Кронштейн |
Загрузка ...
|
|
| 9 | КЗК-10-3-0119470 | Рычаг |
Загрузка ...
|
|
| 10 | КЗК-10-3-0119480 | Педаль |
Загрузка ...
|
|
| 11 | КЗК-10-3-0119490 | Педаль |
Загрузка ...
|
|
| 12 | КЗК-10-3-0119510 | Педаль |
Загрузка ...
|
|
| 13 | КЗК-5-4-0119290 | Сиденье |
Загрузка ...
|
|
| 14 | КИС0120400 | Гайка |
Загрузка ...
|
|
| 15 | КВС-1-0129001 | Крышка |
Загрузка ...
|
|
| 16 | КВС-1-0129042 | Подушка |
Загрузка ...
|
|
| 17 | КВС-1-0129615 | Шпилька |
Загрузка ...
|
|
| 18 | КСК-6025-0119008 | Рукоятка |
Загрузка ...
|
|
| 19 | КЗК-12-0119536 | Пластина |
Загрузка ...
|
|
| 20 | РСМ10.04.01.401Б | Кольцо прижимное |
Загрузка ...
|
|
| 21 | БолтМ8-6ex20-7796 | Болт М8-6ex20-7796 |
Загрузка ...
|
|
| 22 | БолтМ6-6ex16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 23 | ГайкаМ6-6g-5915 | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 24 | ГайкаМ8-6g-5915 | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 25 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 27 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 28 | ШайбаC.8.05-11371 | Шайба C.8.05-11371 |
Загрузка ...
|
|
| 29 | РСМ-10.04.01.001Б | Чехол |
Загрузка ...
|
