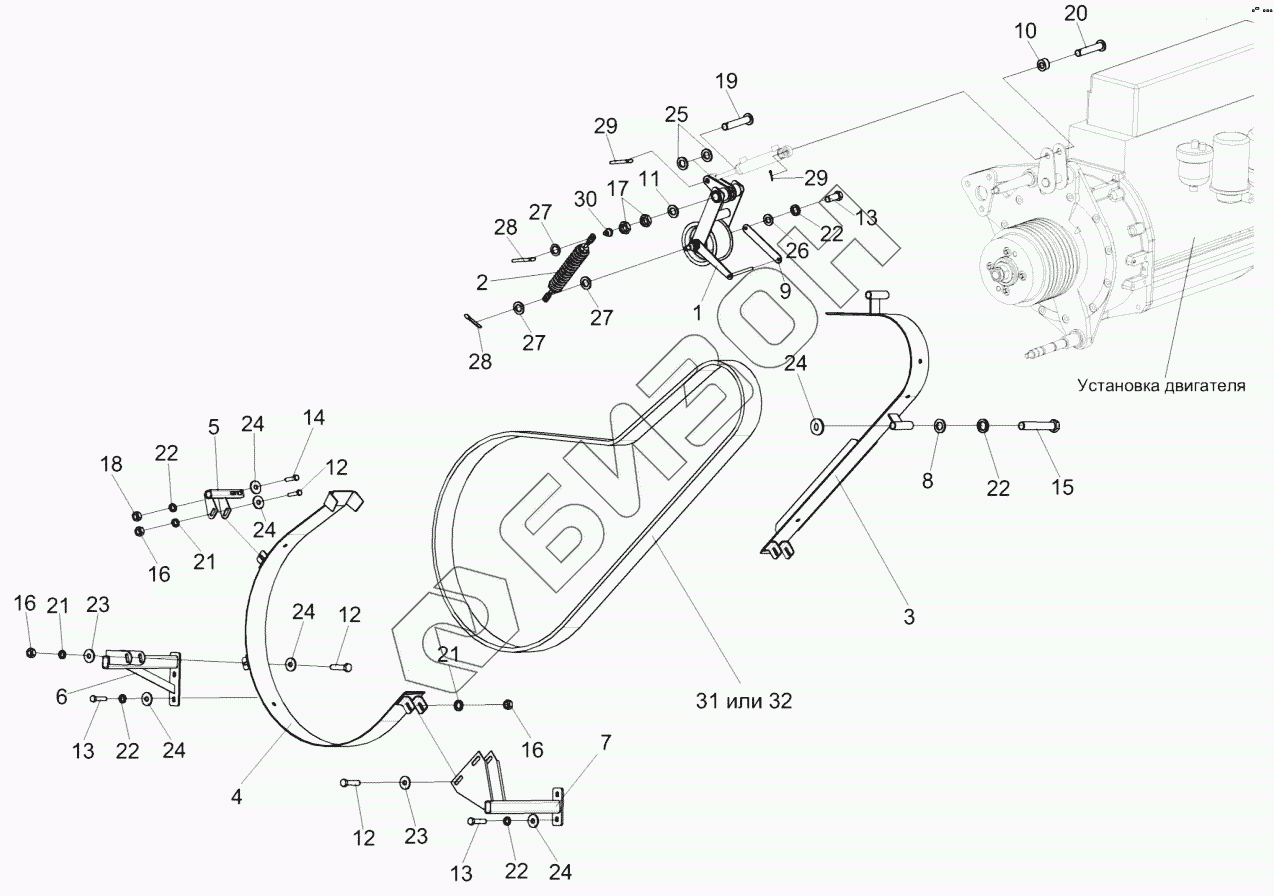

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Привод главного контрпривода КЗК 0220000А
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
13
14
15
16
16
16
17
18
19
21
21
21
22
22
22
22
22
23
23
24
24
24
24
24
24
25
26
27
27
27
28
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0220000А | КЗК0220000А | Привод главного контрпривода |
Загрузка ...
|
|
| 1 | КЗК0220170 | Рычаг |
Загрузка ...
|
|
| 2 | КЗК0220040А | Пружина |
Загрузка ...
|
|
| 3 | КЗК0220050А | Щиток |
Загрузка ...
|
|
| 4 | КЗК0220070А | Щиток |
Загрузка ...
|
|
| 5 | КЗК0220110 | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК0220120А | Кронштейн |
Загрузка ...
|
|
| 7 | КЗК0220130А | Опора |
Загрузка ...
|
|
| 8 | КЗР0221417 | Шайба |
Загрузка ...
|
|
| 9 | КЗК0220418 | Серьга |
Загрузка ...
|
|
| 10 | КИЛ0100615 | Втулка |
Загрузка ...
|
|
| 11 | КСН0114402-01 | Шайба |
Загрузка ...
|
|
| 12 | БолтМ8-6ex25-7796 | Болт М8-6ex25-7796 |
Загрузка ...
|
|
| 13 | БолтМ10-6ex25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 14 | БолтМ10-6ex90-7796 | Болт М10-6ex90-7796 |
Загрузка ...
|
|
| 15 | БолтМ10-6ex100-7796 | Болт М10-6ex100-7796 |
Загрузка ...
|
|
| 16 | ГайкаМ8-6g-5915 | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ10-6g-5915 | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 18 | ГайкаМ20-6g-5916 | Гайка М20-6g-5916 |
Загрузка ...
|
|
| 19 | Ось6-20b12х55-9650 | Ось 6-20 b12х55-9650 |
Загрузка ...
|
|
| 20 | Ось6-20b12х80-9650 | Ось 6-20b12х80-9650 |
Загрузка ...
|
|
| 21 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 23 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 24 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 25 | Шайба20.01-9649 | Шайба 20.01-9649 |
Загрузка ...
|
|
| 26 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 27 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 28 | Шплинт4х25-397 | Шплинт 4х25-397 |
Загрузка ...
|
|
| 29 | Шплинт5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
|
| 30 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 31 | 4HBBP3612A | Ремень |
Загрузка ...
|
|
| 32 | 4HB3612La | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
