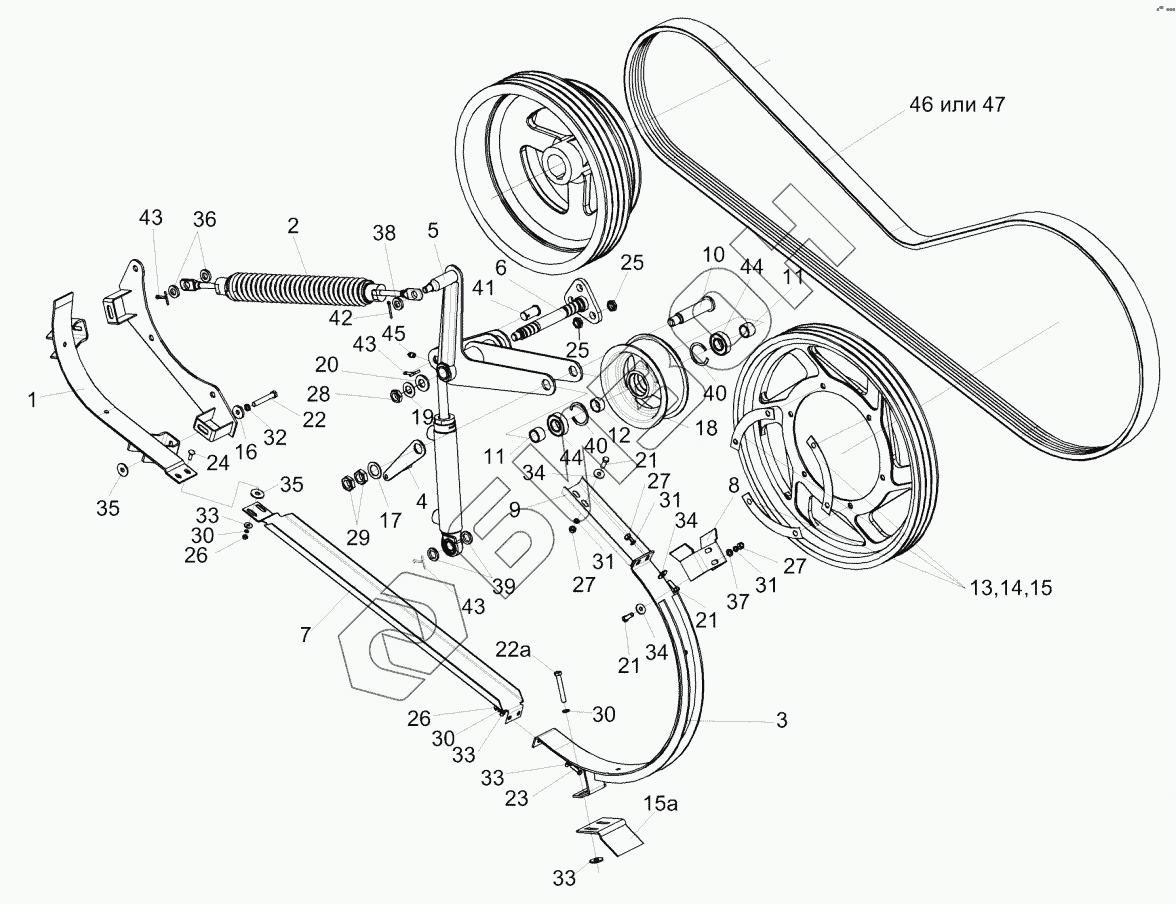

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Привод наклонной камеры КЗК 0125000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15а
16
17
18
19
20
21
21
21
22
22а
23
24
25
25
26
26
27
27
27
28
29
30
30
30
31
31
31
32
33
33
33
33
34
34
34
35
35
36
37
38
39
40
40
41
42
43
43
43
44
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК0125000 КЗК0125000 Привод наклонной камеры
Загрузка ...
1 КЗК0125030 Щиток
Загрузка ...
2 КЗК0125050 Пружина
Загрузка ...
3 КЗК0125060А Щиток
Загрузка ...
4 КЗК0125070 Кронштейн
Загрузка ...
5 КЗК0125090 Рычаг
Загрузка ...
6 КЗК0125130А Опора
Загрузка ...
7 КЗК0125407 Щиток
Загрузка ...
8 КЗК0125411 Кронштейн
Загрузка ...
9 КЗК0125422 Щиток
Загрузка ...
10 КЗК0125601-01 Ось
Загрузка ...
11 КЗК0221802А-03 Втулка
Загрузка ...
12 КЗК0221802А-04 Втулка
Загрузка ...
13 КЗК1773406 Прокладка
Загрузка ...
14 КЗК1773406-01 Прокладка
Загрузка ...
15 КЗК1773406-02 Прокладка
Загрузка ...
15а КЗК0125435 Кронштейн
Загрузка ...
16 КЗР0221417 Шайба
Загрузка ...
17 КИС0105438 Шайба специальная
Загрузка ...
18 КПР6105101-02 Ролик
Загрузка ...
19 ПКК0117434 Шайба
Загрузка ...
20 ПКК0117435 Шайба
Загрузка ...
21 БолтМ8-6ех25-7796 Болт М8-6ех25-7796
Загрузка ...
22 БолтМ10-6ех85-7796 Болт М10-6ех85-7796
Загрузка ...
22а БолтМ6-6ех12-7798 Болт М6-6ех12-7798
Загрузка ...
23 БолтМ6-6ех25-7798 Болт М6-6ех25-7798
Загрузка ...
24 БолтМ6-6ех20-7802 Болт М6-6ех20-7802
Загрузка ...
25 ГайкаМ16x1,5-6g-2526 Гайка М16x1,5-6g-2526
Загрузка ...
26 ГайкаМ6-6g-5915 Гайка М6-6g-5915
Загрузка ...
27 ГайкаМ8-6g-5915 Гайка М8-6g-5915
Загрузка ...
28 ГайкаМ18x1,5-6g-5916 Гайка М18x1,5-6g-5916
Загрузка ...
29 ГайкаМ20-6g-5916 Гайка М20-6g-5916
Загрузка ...
30 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
Загрузка ...
31 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
32 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
33 ШайбаС.6.01-6958 Шайба С.6.01-6958
Загрузка ...
34 ШайбаС.8.01-6958 Шайба С.8.01-6958
Загрузка ...
35 ШайбаС.10.01-6958 Шайба С.10.01-6958
Загрузка ...
36 Шайба20.01-9649 Шайба 20.01-9649
Загрузка ...
37 ШайбаС.8.01-11371 Шайба С.8.01-11371
Загрузка ...
38 ШайбаС.14.01-11371 Шайба С.14.01-11371
Загрузка ...
39 ШайбаС.16.01-11371 Шайба С.16.01-11371
Загрузка ...
40 КольцоВ52-13941 Кольцо В52-13941
Загрузка ...
41 Ось6-20b12х40-9650 Ось 6-20b12х40-9650
Загрузка ...
42 Шплинт4х28-397 Шплинт 4х28-397
Загрузка ...
43 Шплинт5х32-397 Шплинт 5х32-397
Загрузка ...
44 180205-8882 Подшипник
Загрузка ...
45 1.2-19853 Масленка
Загрузка ...
46 3HBBP3812A Ремень
Загрузка ...
47 3HB3812La Ремень
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
