Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Шкаф электрический КЗК-7-0116000
1
2
3
3
4
4
5
6
7
8
8
8
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
14
14
14
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
17
18
18

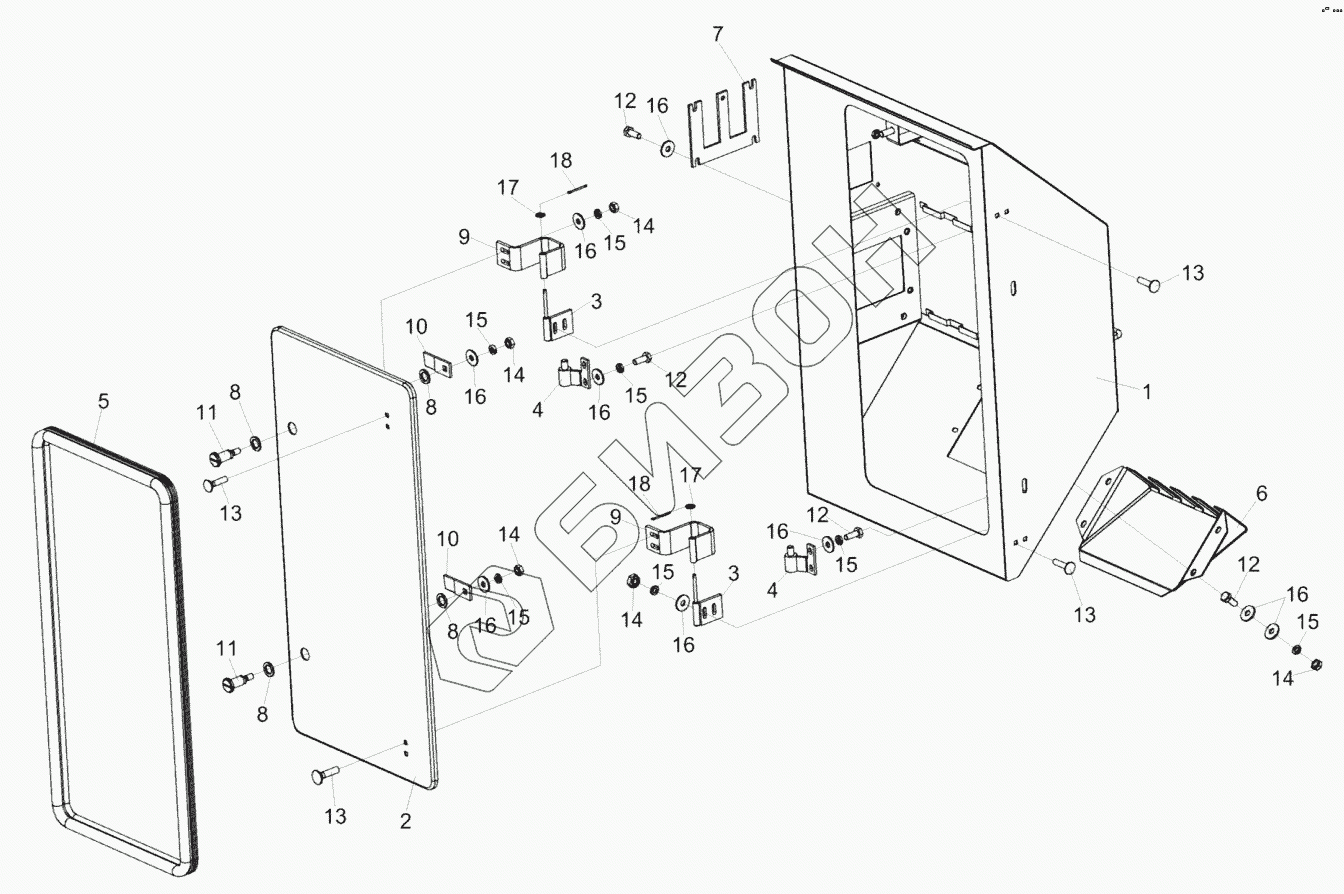

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-10-0116050 | КЗК-10-0116050 | Петля |
Загрузка ...
|
|
| КЗК-7-0116000 | КЗК-7-0116000 | Шкаф электрический |
Загрузка ...
|
|
| 1 | КЗК-7-0116010Б | Шкаф |
Загрузка ...
|
|
| 2 | КЗК-7-0116040В | Дверь |
Загрузка ...
|
|
| 3 | КЗК-10-0116060-01 | Шарнир |
Загрузка ...
|
|
| 4 | КЗК-12-0116300А | Петля |
Загрузка ...
|
|
| 5 | КЗК-7-0116001 | Уплотнение |
Загрузка ...
|
|
| 6 | КЗК-7-0116433А | Щиток |
Загрузка ...
|
|
| 7 | КЗК-7-0116434 | Накладка |
Загрузка ...
|
|
| 8 | УЭС1000001 | Шайба |
Загрузка ...
|
|
| 9 | СЭУ-3-1000540А-01 | Скоба |
Загрузка ...
|
|
| 10 | КЗК0116501 | Фиксатор |
Загрузка ...
|
|
| 11 | КВС-2-0702602 | Палец |
Загрузка ...
|
|
| 12 | БолтМ6-6ех16-7798 | Болт М6-6ех16-7798 |
Загрузка ...
|
|
| 13 | БолтМ6-6ех25-7802 | Болт М6-6ех25-7802 |
Загрузка ...
|
|
| 14 | ГайкаМ6-6g-5915 | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 15 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 16 | ШайбаС.6.01-6958 | Шайба С.6.01-6958 |
Загрузка ...
|
|
| 17 | ШайбаС.5.01-11371 | Шайба С.5.01-11371 |
Загрузка ...
|
|
| 18 | Шплинт2х12-397 | Шплинт 2х12-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
