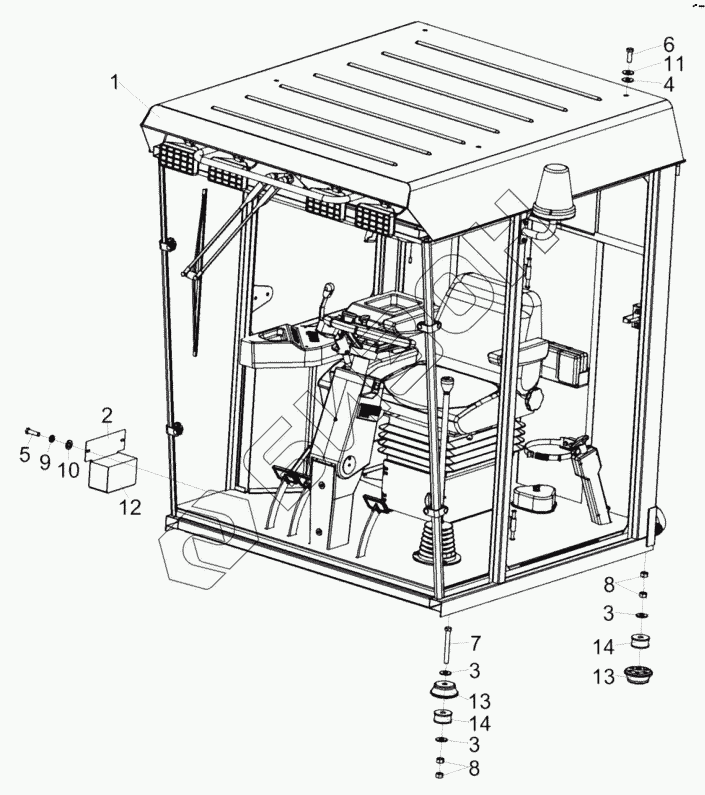

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Установка кабины КЗК-5-4-0120000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
4
5
6
7
8
8
9
10
11
12
13
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-5-4-0120000 КЗК-5-4-0120000 Установка кабины
Загрузка ...
1 КЗК-5-4-0120010 Кабина
Загрузка ...
2 КЗК-12-0120520 Кронштейн
Загрузка ...
3 КСН0114402 Шайба
Загрузка ...
4 СЭУ0200068 Прокладка
Загрузка ...
5 БолтМ8-6ех20-7796 Болт М8-6ех20-7796
Загрузка ...
6 БолтМ12-6ех20-7796 Болт М12-6ех20-7796
Загрузка ...
7 БолтМ16-6ех130-7796 Болт М16-6ех130-7796
Загрузка ...
8 ГайкаМ16-6H-5915 Гайка
Загрузка ...
9 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
10 ШайбаС.8.01-6958 Шайба С.8.01-6958
Загрузка ...
11 ШайбаС.12.01-6958 Шайба С.12.01-6958
Загрузка ...
12 СЭАТ-34 Стеклоомыватель
Загрузка ...
13 80-6700160 Виброизолятор
Загрузка ...
14 130-5001364-В Подушка нижняя
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
