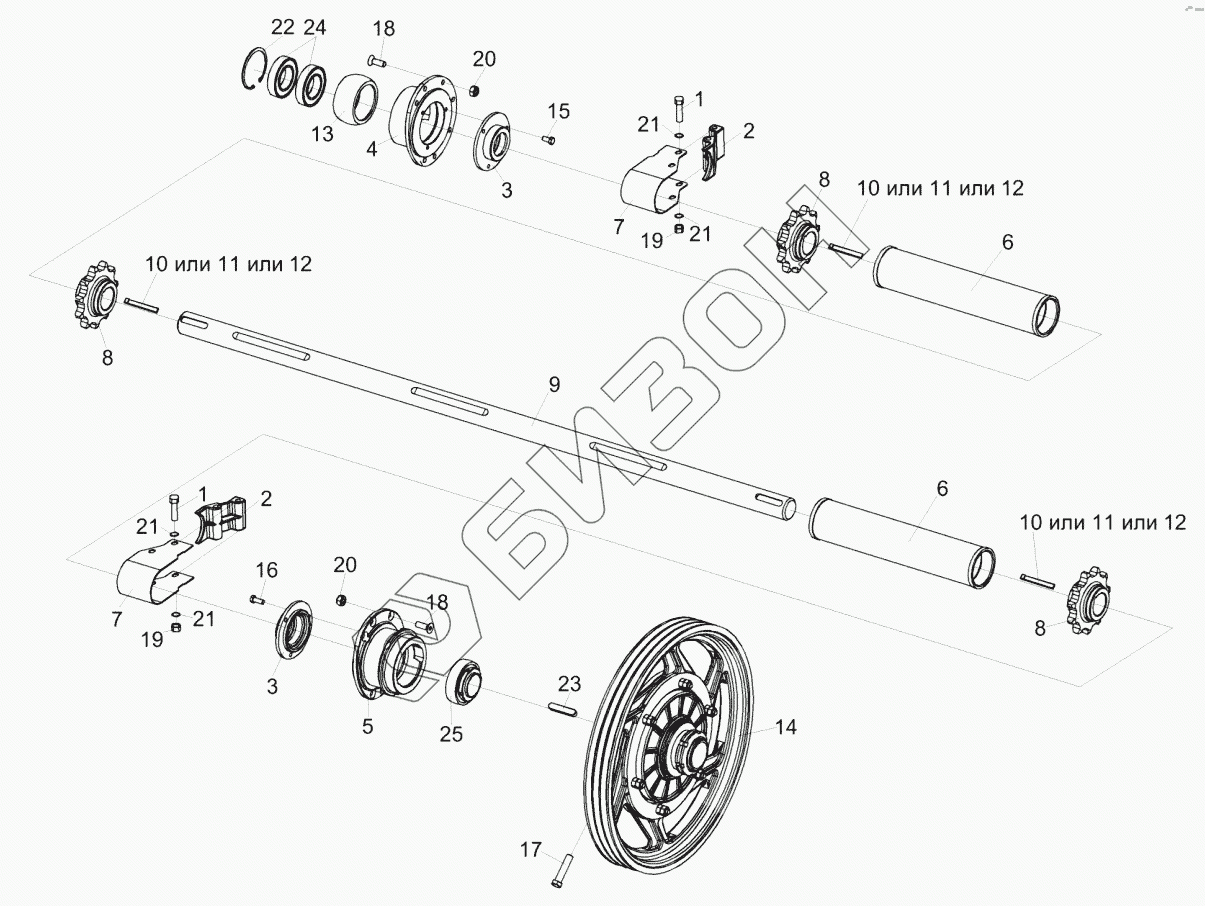

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Установка вала верхнего КЗК-8-1813000
1
1
2
2
3
3
4
5
6
6
7
7
8
8
8
9
10
10
10
11
11
11
12
12
12
13
14
15
16
17
18
18
19
19
20
20
21
21
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-1813010 | КЗК-12-1813010 | Корпус |
Загрузка ...
|
|
| КЗК-12-1813020 | КЗК-12-1813020 | Корпус |
Загрузка ...
|
|
| КЗК-8-1813000 | КЗК-8-1813000 | Вал верхний |
Загрузка ...
|
|
| 1 | КЗК-12-1800210 | Болт |
Загрузка ...
|
|
| 2 | КЗК-12-1803001 | Вкладыш |
Загрузка ...
|
|
| 3 | КЗК-12-1803101 | Крышка |
Загрузка ...
|
|
| 4 | КЗК-12-1813202 | Корпус |
Загрузка ...
|
|
| 5 | КЗК-12-1813203 | Корпус |
Загрузка ...
|
|
| 6 | КЗК-12-1803310-04 | Кожух |
Загрузка ...
|
|
| 7 | КЗК-12-1803401 | Кожух |
Загрузка ...
|
|
| 8 | КЗК-12-1813605А | Звездочка |
Загрузка ...
|
|
| 9 | КЗК-8-1813601 | Вал |
Загрузка ...
|
|
| 10 | КЗК1773603 | Шпонка |
Загрузка ...
|
|
| 11 | КЗК1773603-01 | Шпонка |
Загрузка ...
|
|
| 12 | КЗК1773603-02 | Шпонка |
Загрузка ...
|
|
| 13 | КЗК1873614 | Втулка |
Загрузка ...
|
|
| 14 | КЗК1873100 | Муфта предохранительная |
Загрузка ...
|
|
| 15 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 16 | БолтМ8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 17 | БолтМ12-6ex55-7796 | Болт М12-6eх55-7796 |
Загрузка ...
|
|
| 18 | ВинтМ10x30-8.8 | Винт М10x30-8.8 |
Загрузка ...
|
|
| 19 | ГайкаМ8-6g-5915 | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 20 | ГайкаМ10-8 | Гайка М10-8 |
Загрузка ...
|
|
| 21 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 22 | КольцоВ90-13943 | Кольцо В90-13943 |
Загрузка ...
|
|
| 23 | 14x9x70-23360 | Шпонка 14x9x70-23360 |
Загрузка ...
|
|
| 24 | 180210-8882 | Подшипник |
Загрузка ...
|
|
| 25 | 680210А2НК7С17 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
