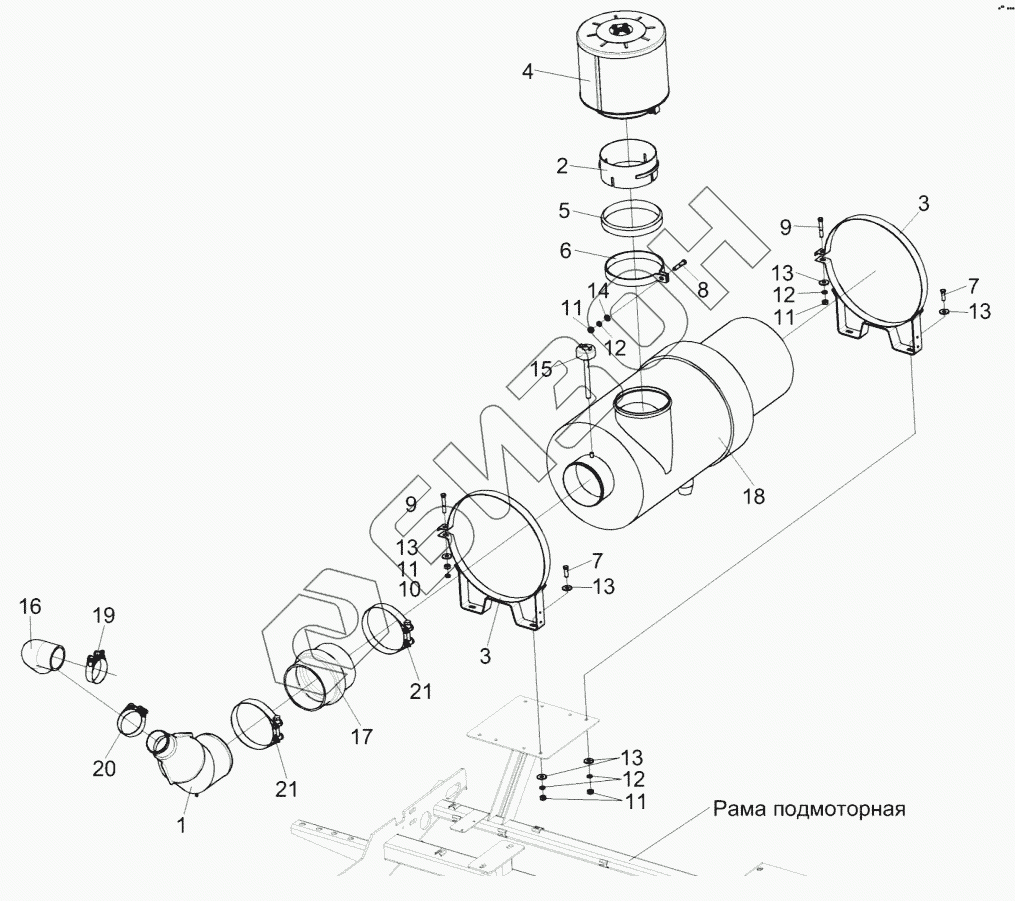

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Установка воздухоочистителя КЗК-5-4-0106080
1
2
3
3
4
5
6
7
7
8
9
9
10
11
11
11
11
12
12
12
13
13
13
13
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-5-4-0106080 | КЗК-5-4-0106080 | Установка воздухоочистителя |
Загрузка ...
|
|
| 1 | КЗК-5-4-0106160 | Труба воздушная |
Загрузка ...
|
|
| 2 | КЗК0106110 | Переходник |
Загрузка ...
|
|
| 3 | КЗК-12-0106240 | Хомут |
Загрузка ...
|
|
| 4 | КЗК-12-3-0126420 | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 5 | КЗК-12-3-0106016 | Прокладка |
Загрузка ...
|
|
| 6 | КЗК-12-3-0106481 | Хомут |
Загрузка ...
|
|
| 7 | БолтМ10-6ex30-7796 | Болт М10-6ex30-7796 |
Загрузка ...
|
|
| 8 | БолтМ10-6ex50-7796 | Болт М10-6ex50-7796 |
Загрузка ...
|
|
| 9 | БолтМ10-6ex60-7796 | Болт М10-6ex60-7796 |
Загрузка ...
|
|
| 10 | ГайкаМ10-6g-2526 | Гайка М10-6g-2526 |
Загрузка ...
|
|
| 11 | ГайкаМ10-6g-5915 | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 12 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 13 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 14 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 15 | ДСФ-65 | Датчик сигнализатора засоренности воздушного фильтра |
Загрузка ...
|
|
| 16 | P775228 | Патрубок |
Загрузка ...
|
|
| 17 | P105612 | Патрубок |
Загрузка ...
|
|
| 18 | ФВ725.1109510-20 | Фильтр воздушный |
Загрузка ...
|
|
| 19 | GBSM82/25W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 20 | GBSM88/25W2 | Хомут без компенсатора GBS M 88/25 W2 |
Загрузка ...
|
|
| 21 | GBSM168/30W2 | Хомут без компенсатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
