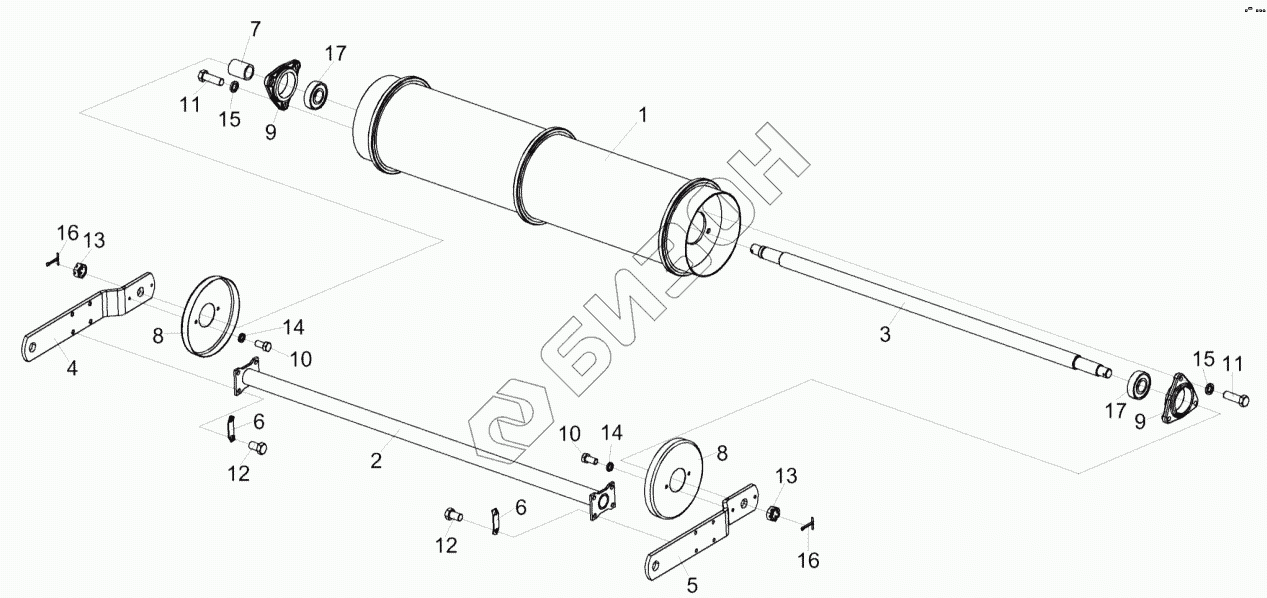

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Вал нижний КЗК-8-1816000
1
2
3
4
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-1816120В | КЗК-12-1816120В | Рычаг |
Загрузка ...
|
|
| КЗК-12-1816120В-01 | КЗК-12-1816120В-01 | Рычаг |
Загрузка ...
|
|
| КЗК-8-1816000 | КЗК-8-1816000 | Вал нижний |
Загрузка ...
|
|
| 1 | КЗК-8-1816100 | Барабан |
Загрузка ...
|
|
| 2 | КЗК-12-1816130А-01 | Поперечина |
Загрузка ...
|
|
| 3 | КЗК-12-1816609-01 | Вал |
Загрузка ...
|
|
| 4 | КЗК-12-1816409А | Рычаг |
Загрузка ...
|
|
| 5 | КЗК-12-1816409А-01 | Рычаг |
Загрузка ...
|
|
| 6 | КЗК-12-1816411 | Пластина |
Загрузка ...
|
|
| 7 | КЗК-12-1816804 | Втулка |
Загрузка ...
|
|
| 8 | КЗК1776408-01 | Донышко |
Загрузка ...
|
|
| 9 | КЗР0101106 | Корпус подшипника |
Загрузка ...
|
|
| 10 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 11 | БолтМ10-6ex30-7796 | Болт М10-6ex30-7796 |
Загрузка ...
|
|
| 12 | БолтМ10-6ex20-7796 | Болт М10-6eх20-7796 |
Загрузка ...
|
|
| 13 | ГайкаМ24х2-6g-5935 | Гайка М24х2-6g-5935 |
Загрузка ...
|
|
| 14 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 15 | Шайба10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 16 | Шплинт5х45-397 | Шплинт 5х45-397 |
Загрузка ...
|
|
| 17 | 580306С17 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
