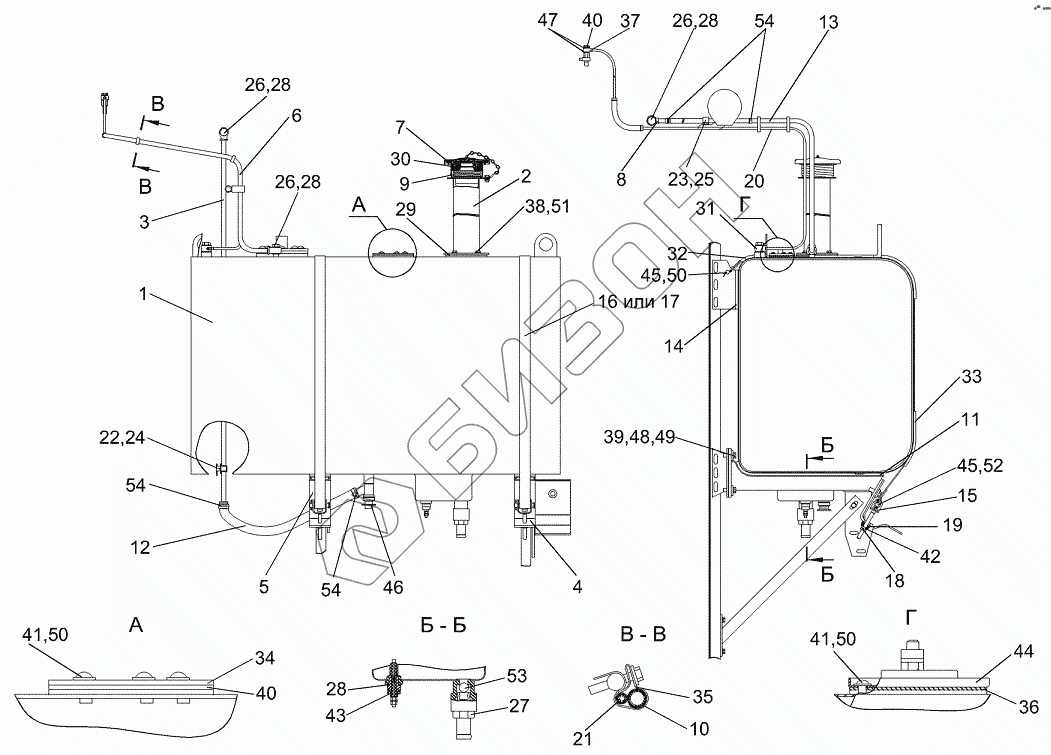

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Бак топливный КЗК 0126000В
/78.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
45
46
47
48
49
50
50
50
51
52
53
54
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0126330 | КЗК0126330 | Топливопровод сливной |
Загрузка ...
|
|
| КЗК0126000В | КЗК0126000В | Установка бака топливного |
Загрузка ...
|
|
| КЗР0700800-07 | КЗР0700800-07 | Хомут |
Загрузка ...
|
|
| КЗР0700800-05 | КЗР0700800-05 | Хомут |
Загрузка ...
|
|
| 1 | КЗК0126100В | Бак топливный |
Загрузка ...
|
|
| 2 | КЗК0126130Б | Горловина |
Загрузка ...
|
|
| 3 | КЗК0126180Б | Топливопровод заборный |
Загрузка ...
|
|
| 4 | КЗК0126250 | Опора |
Загрузка ...
|
|
| 5 | КЗК0126250-01 | Опора |
Загрузка ...
|
|
| 6 | КЗК0126260 | Топливопровод сливной |
Загрузка ...
|
|
| 7 | КИС0108610 | Крышка |
Загрузка ...
|
|
| 8 | УЭС0500200 | Штуцер |
Загрузка ...
|
|
| 9 | 150.50.026 | Фильтр 1606 |
Загрузка ...
|
|
| 10 | КЗК0126001 | Рукав |
Загрузка ...
|
|
| 11 | КЗК0126002А | Прокладка |
Загрузка ...
|
|
| 12 | КЗК0126005 | Рукав |
Загрузка ...
|
|
| 13 | КЗК0126006 | Рукав 12х20-1,6-10362 |
Загрузка ...
|
|
| 14 | КЗК0126007 | Прокладка |
Загрузка ...
|
|
| 15 | КЗК0126421А | Кронштейн |
Загрузка ...
|
|
| 16 | КЗК0126501В | Хомут |
Загрузка ...
|
|
| 17 | КЗК0126501В-01 | Хомут |
Загрузка ...
|
|
| 18 | КЗК0126605 | Болт |
Загрузка ...
|
|
| 19 | КЗК0126606 | Шайба сферическая |
Загрузка ...
|
|
| 20 | КЗК0126825 | Трубка |
Загрузка ...
|
|
| 21 | КЗР0600009-01 | Прокладка |
Загрузка ...
|
|
| 22 | КЗР0701015 | Уплотнитель |
Загрузка ...
|
|
| 23 | КЗР0701015-04 | Уплотнитель |
Загрузка ...
|
|
| 24 | КЗР0701404-05 | Каркас хомута |
Загрузка ...
|
|
| 25 | КЗР0701404-07 | Каркас хомута |
Загрузка ...
|
|
| 26 | КИС0118623А | Болт специальный |
Загрузка ...
|
|
| 27 | МКС0108612 | Штуцер |
Загрузка ...
|
|
| 28 | УЭС0500003-01 | Шайба |
Загрузка ...
|
|
| 29 | УЭС0500005 | Прокладка |
Загрузка ...
|
|
| 30 | УЭС0500602 | Пружина |
Загрузка ...
|
|
| 31 | УЭС-6-0500604 | Угольник поворотный |
Загрузка ...
|
|
| 32 | УЭС-7-0203036-02 | Уплотнитель |
Загрузка ...
|
|
| 33 | УЭС-7-0203036-03 | Уплотнитель |
Загрузка ...
|
|
| 34 | УЭС-7-0500401-01 | Фланец |
Загрузка ...
|
|
| 35 | А23-02160 | Хомут стяжной |
Загрузка ...
|
|
| 36 | 2003806026 | Прокладка |
Загрузка ...
|
|
| 37 | 36-1104786-Б | Угольник поворотный |
Загрузка ...
|
|
| 38 | БолтМ8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 39 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 40 | Болтштуцера36-1104787 | Болт штуцера 36-1104787 |
Загрузка ...
|
|
| 41 | ВинтВМ5-6ех14-17473 | Винт ВМ5-6ех14-17473 |
Загрузка ...
|
|
| 42 | ГайкаМ10-6G-2526 | Гайка М10-6G-2526 |
Загрузка ...
|
|
| 43 | 11.3845020 | Датчик наличия воды |
Загрузка ...
|
|
| 44 | ДУМП-03 | Датчик |
Загрузка ...
|
|
| 45 | Ось6-12b12х55-9650 | Ось 6-12 b12х55-9650 |
Загрузка ...
|
|
| 46 | ВС-11-0 | Кран |
Загрузка ...
|
|
| 47 | 36-1104788 | Прокладка 36-1104788 |
Загрузка ...
|
|
| 48 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 49 | ШайбаА.10.01-6958 | Шайба А.10.01-6958 |
Загрузка ...
|
|
| 50 | ШайбаС.5.01-11371 | Шайба С.5.01-11371 |
Загрузка ...
|
|
| 51 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 52 | Шплинт3,2х18-397 | Шплинт 3,2х18-397 |
Загрузка ...
|
|
| 53 | 14.288-60-3722 | Шарик |
Загрузка ...
|
|
| 54 | TORRO16-27/9C7W2 | Хомут червячный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
