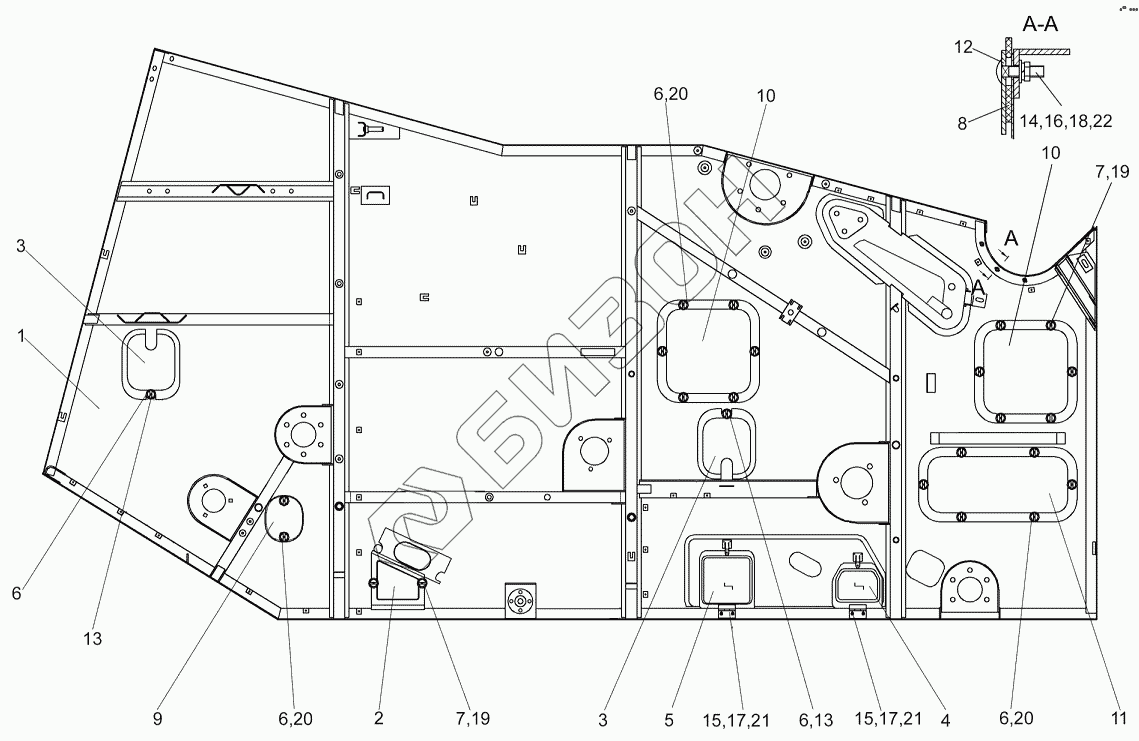

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Боковина правая КЗК 0202060В
/28.gif)
1
2
3
3
4
5
6
6
6
6
6
7
7
8
9
10
10
11
12
13
13
14
15
15
16
17
17
18
19
19
20
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0202060В | КЗК0202060В | Боковина правая |
Загрузка ...
|
|
| 1 | КЗК0202080В | Боковина правая |
Загрузка ...
|
|
| 2 | КЗК0202280Б | Крышка |
Загрузка ...
|
|
| 3 | КЗК0202900А | Крышка |
Загрузка ...
|
|
| 4 | КЗР0202760Г | Крышка |
Загрузка ...
|
|
| 5 | КЗР0202770Г | Крышка |
Загрузка ...
|
|
| 6 | КИЛ0150750 | Гайка-барашек |
Загрузка ...
|
|
| 7 | КИС0120400 | Гайка |
Загрузка ...
|
|
| 8 | КЗК0202031А | Уплотнение |
Загрузка ...
|
|
| 9 | КЗК0202454В | Крышка |
Загрузка ...
|
|
| 10 | КЗК0202455В | Крышка |
Загрузка ...
|
|
| 11 | КЗК0202456В | Крышка |
Загрузка ...
|
|
| 12 | КЗК0202492 | Планка |
Загрузка ...
|
|
| 13 | КЗР0218446Б-01 | Шайба |
Загрузка ...
|
|
| 14 | БолтМ8-6ех30-7802 | Болт М8-6ех30-7802 |
Загрузка ...
|
|
| 15 | ВинтВМ6-6ех10-17473 | Винт ВМ6-6ех10-17473 |
Загрузка ...
|
|
| 16 | ГайкаМ8-6G–5915 | Гайка М8-6G – 5915 |
Загрузка ...
|
|
| 17 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 19 | ШайбаА.6.01-6958 | Шайба А.6.01-6958 |
Загрузка ...
|
|
| 20 | ШайбаА.10.01-6958 | Шайба А.10.01-6958 |
Загрузка ...
|
|
| 21 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 22 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
