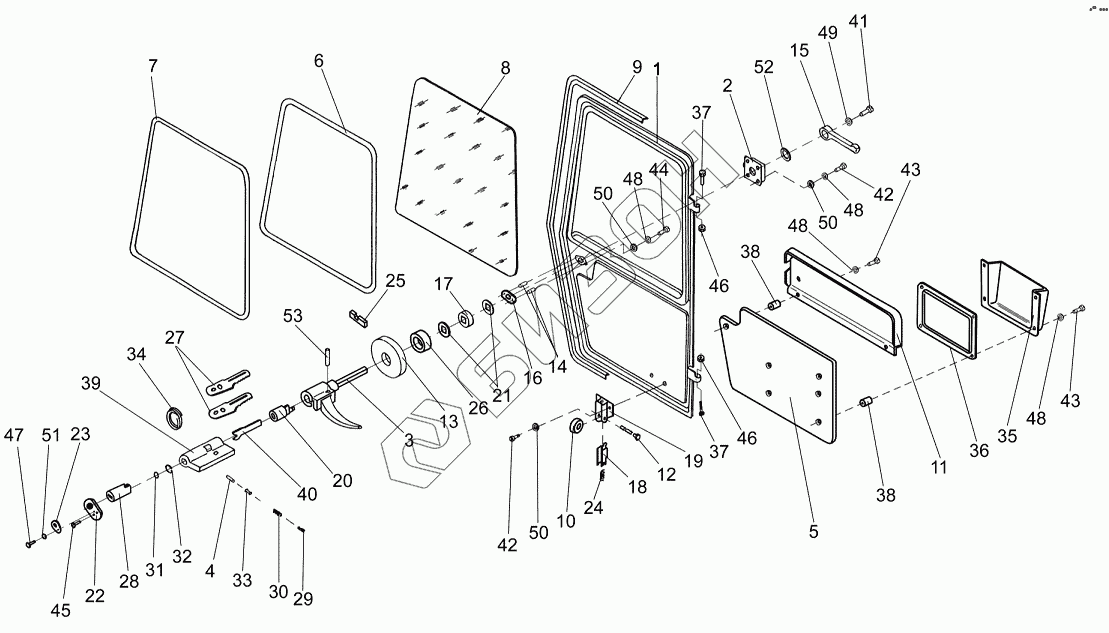

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Дверь кабины УЭС 0200240
/141.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
42
43
43
44
45
46
46
47
48
48
48
48
49
50
50
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0200800 | УЭС0200800 | Фиксатор |
Загрузка ...
|
|
| КЗК0120220 | КЗК0120220 | Дверь |
Загрузка ...
|
|
| 70-6708300 | 70-6708300 | Выключатель замка |
Загрузка ...
|
|
| КИС0120360 | КИС0120360 | Выключатель замка |
Загрузка ...
|
|
| КИС0120100А | КИС0120100А | Облицовка с крышкой |
Загрузка ...
|
|
| УЭС0201220 | УЭС0201220 | Ручка двери |
Загрузка ...
|
|
| 1 | КЗК0120230 | Каркас двери |
Загрузка ...
|
|
| 2 | УЭС0200750 | Замок двери |
Загрузка ...
|
|
| 3 | КИС0120190А-01 | Ручка двери |
Загрузка ...
|
|
| 4 | ОМН017.02.00.010 | Сувальда цилиндра |
Загрузка ...
|
|
| 5 | КЗК0120000Б | Облицовка двери |
Загрузка ...
|
|
| 6 | УЭС0200027-01 | Уплотнитель стекол |
Загрузка ...
|
|
| 7 | УЭС0201055-01 | Замок уплотнителя |
Загрузка ...
|
|
| 8 | УЭС0200034 | Стекло |
Загрузка ...
|
|
| 9 | УЭС0200035 | Уплотнитель двери |
Загрузка ...
|
|
| 10 | УЭС0200042 | Ролик |
Загрузка ...
|
|
| 11 | УЭС0200066 | Щиток |
Загрузка ...
|
|
| 12 | УЭС0200609 | Палец |
Загрузка ...
|
|
| 13 | УЭС0200643 | Фланец |
Загрузка ...
|
|
| 14 | УЭС0200808 | Втулка |
Загрузка ...
|
|
| 15 | УЭС0201016 | Рычаг |
Загрузка ...
|
|
| 16 | УЭС0201041 | Прокладка |
Загрузка ...
|
|
| 17 | УЭС0201042 | Прокладка |
Загрузка ...
|
|
| 18 | УЭС0201402 | Вилка |
Загрузка ...
|
|
| 19 | УЭС0201403 | Корпус |
Загрузка ...
|
|
| 20 | КИС0120045Б | Цилиндр замка |
Загрузка ...
|
|
| 21 | КИС0120488А | Шайба |
Загрузка ...
|
|
| 22 | КИС0120489А | Облицовка |
Загрузка ...
|
|
| 23 | КИС0120491 | Крышка |
Загрузка ...
|
|
| 24 | КИС0120611В | Пружина |
Загрузка ...
|
|
| 25 | КИС0120617А | Фиксатор |
Загрузка ...
|
|
| 26 | КИС0120805А | Втулка |
Загрузка ...
|
|
| 27 | Н.72-079.02.02.201 | Ключ |
Загрузка ...
|
|
| 28 | Н.72-079.02.02.202 | Цилиндр |
Загрузка ...
|
|
| 29 | ОМН017.02.00.003 | Заглушка |
Загрузка ...
|
|
| 30 | ОМН017.02.00.004 | Пружина |
Загрузка ...
|
|
| 31 | ОМН017.02.00.008 | Шайба |
Загрузка ...
|
|
| 32 | ОМН017.02.00.009 | Шайба стопорная |
Загрузка ...
|
|
| 33 | ОМН017.02.00.011 | Сувальда корпуса |
Загрузка ...
|
|
| 34 | ОМН017.02.00.013 | Кольцо |
Загрузка ...
|
|
| 35 | РСМ10.04.20.075Б | Ящик |
Загрузка ...
|
|
| 36 | РСМ10.04.20.083 | Накладка |
Загрузка ...
|
|
| 37 | РСМ10.04.20.602А | Болт |
Загрузка ...
|
|
| 38 | РСМ10.04.20.806 | Втулка |
Загрузка ...
|
|
| 39 | 70-6708303 | Корпус цилиндра |
Загрузка ...
|
|
| 40 | 70-6708304 | Пластина |
Загрузка ...
|
|
| 41 | ВинтВМ4-6Ех12-17473 | Винт ВМ4-6Ех12-17473 |
Загрузка ...
|
|
| 42 | ВинтВМ6-6Ех18-17473 | Винт ВМ6-6Ех18-17473 |
Загрузка ...
|
|
| 43 | ВинтВМ6-6Ех30-17473 | Винт ВМ6-6Ех30-17473 |
Загрузка ...
|
|
| 44 | ВинтВМ6-6Ех40-17473 | Винт ВМ6-6Ех40-17473 |
Загрузка ...
|
|
| 45 | ВинтВМ4-6Ех18-17475 | Винт ВМ4-6Ех18-17475 |
Загрузка ...
|
|
| 46 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 47 | Заклепка2,5х5-10299 | Заклепка 2,5х5-10299 |
Загрузка ...
|
|
| 48 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 49 | ШайбаА5.01-6958 | Шайба А5.01-6958 |
Загрузка ...
|
|
| 50 | ШайбаА6.01-6958 | Шайба |
Загрузка ...
|
|
| 51 | Шайба2,5.01-11371 | Шайба 2,5.01-11371 |
Загрузка ...
|
|
| 52 | ШайбаС12.01-11371 | Шайба С12.01-11371 |
Загрузка ...
|
|
| 53 | Штифт6М1х30-10774 | Штифт 6М1х30-10774 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
