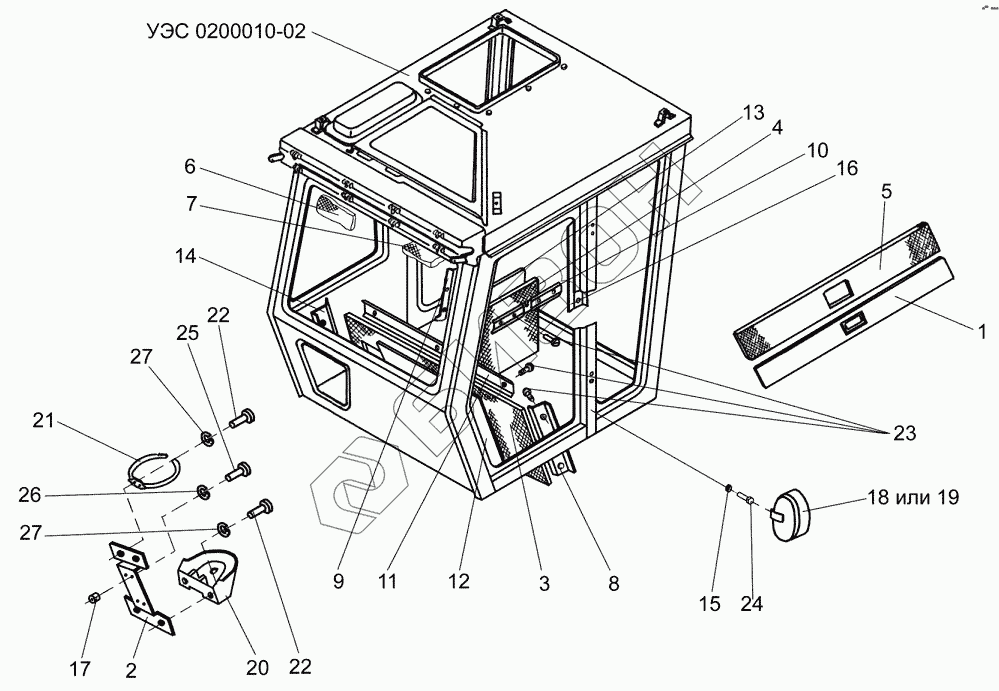

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Кабина (обивка, облицовка, подставка термоса)
/143.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | УЭС0200360 | Боковина |
Загрузка ...
|
|
| 2 | РСМ-10.04.21.050 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК0120003 | Облицовка |
Загрузка ...
|
|
| 4 | КЗК0120008 | Облицовка |
Загрузка ...
|
|
| 5 | УЭС0200008 | Обивка кабины |
Загрузка ...
|
|
| 6 | УЭС0200009 | Обивка |
Загрузка ...
|
|
| 7 | УЭС-7-0200006 | Облицовка |
Загрузка ...
|
|
| 8 | УЭС0200014 | Молдинг |
Загрузка ...
|
|
| 9 | УЭС0200015 | Молдинг |
Загрузка ...
|
|
| 10 | УЭС0200016 | Молдинг |
Загрузка ...
|
|
| 11 | УЭС0200018 | Молдинг |
Загрузка ...
|
|
| 12 | УЭС0200022 | Прокладка |
Загрузка ...
|
|
| 13 | УЭС0200023 | Прокладка |
Загрузка ...
|
|
| 14 | УЭС0200036 | Молдинг |
Загрузка ...
|
|
| 15 | УЭС0200041 | Бонка |
Загрузка ...
|
|
| 16 | УЭС0200097 | Молдинг |
Загрузка ...
|
|
| 17 | РСМ10.04.20.806 | Втулка |
Загрузка ...
|
|
| 18 | 11.3714 | Плафон |
Загрузка ...
|
|
| 19 | 11.3714010 | Плафон |
Загрузка ...
|
|
| 20 | 54-00629А | Подставка термоса |
Загрузка ...
|
|
| 21 | 54-00630 | Хомут крепления термоса |
Загрузка ...
|
|
| 22 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 23 | Винт2-4х20-10619 | Винт 2-4х20-10619 |
Загрузка ...
|
|
| 24 | Винт2-4х25-10619 | Винт 2-4х25-10619 |
Загрузка ...
|
|
| 25 | ВинтВМ6-6ех25-17473 | Винт ВМ6-6ех25-17473 |
Загрузка ...
|
|
| 26 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 27 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
