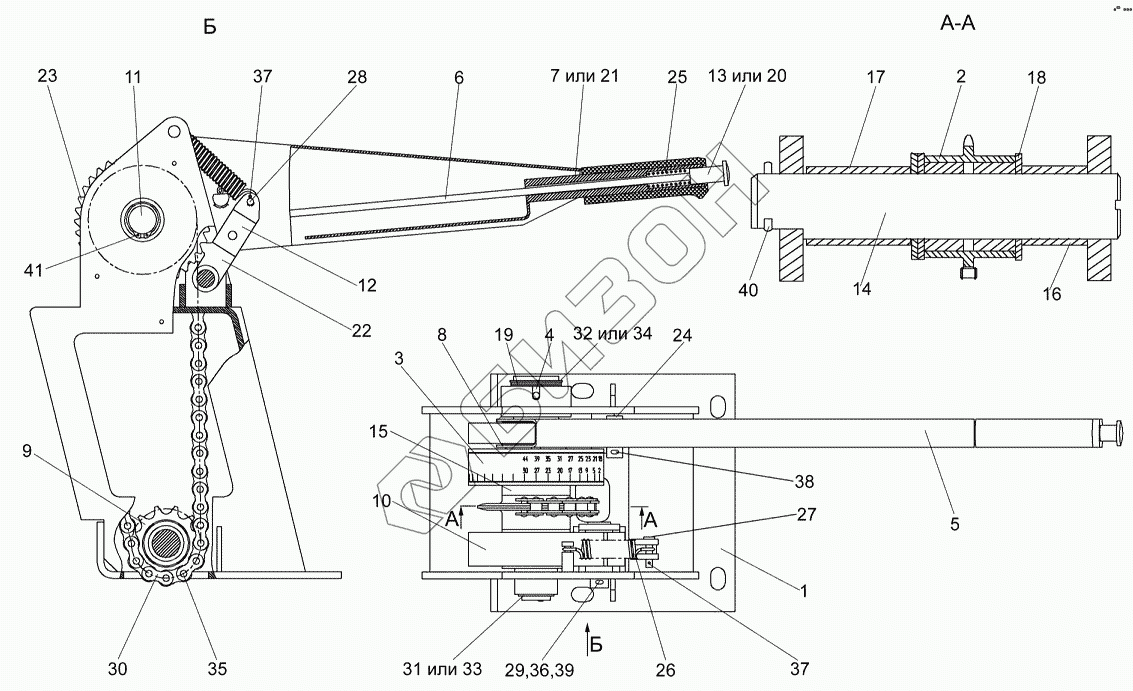

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Привод КЗК 0119040А
/124.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0119040А | КЗК0119040А | Привод |
Загрузка ...
|
|
| 1 | КЗК0119070 | Кронштейн |
Загрузка ...
|
|
| 2 | КЗК0119630 | Звездочка |
Загрузка ...
|
|
| 3 | КЗК0119670 | Барабан |
Загрузка ...
|
|
| 4 | КЗК0119970 | Втулка |
Загрузка ...
|
|
| 5 | РСМ-10.04.17.010А | Рычаг |
Загрузка ...
|
|
| 6 | РСМ-10.04.17.030 | Тяга |
Загрузка ...
|
|
| 7 | 106-34120А | Рукоятка руля левая |
Загрузка ...
|
|
| 8 | КЗК0119207 | Кольцо |
Загрузка ...
|
|
| 9 | КЗК0119601 | Звездочка |
Загрузка ...
|
|
| 10 | КЗК0119602 | Колесо храповое |
Загрузка ...
|
|
| 11 | КЗК0119603 | Вал |
Загрузка ...
|
|
| 12 | КЗК0119605 | Собачка |
Загрузка ...
|
|
| 13 | КЗК0119641 | Кнопка |
Загрузка ...
|
|
| 14 | КЗК0119642 | Ось |
Загрузка ...
|
|
| 15 | КЗК0119818 | Кольцо |
Загрузка ...
|
|
| 16 | КЗК0119824 | Втулка |
Загрузка ...
|
|
| 17 | КЗК0119824-01 | Втулка |
Загрузка ...
|
|
| 18 | КИЛ0106482 | Шайба |
Загрузка ...
|
|
| 19 | КСН0100807 | Шайба |
Загрузка ...
|
|
| 20 | РСМ-10.04.15.002А | Кнопка |
Загрузка ...
|
|
| 21 | РСМ-10.04.17.003 | Рукоятка |
Загрузка ...
|
|
| 22 | РСМ-10.04.17.301 | Собачка |
Загрузка ...
|
|
| 23 | РСМ-10.04.17.304 | Колесо храповое |
Загрузка ...
|
|
| 24 | РСМ-10.04.17.604А | Палец |
Загрузка ...
|
|
| 25 | 54-60583 | Пружина |
Загрузка ...
|
|
| 26 | УЭС1100606 | Пружина |
Загрузка ...
|
|
| 27 | Ось6-6b12х25-9650 | Ось 6-6b12х25-9650 |
Загрузка ...
|
|
| 28 | Ось6-8b12х18-9650 | Ось 6-8 b12х18-9650 |
Загрузка ...
|
|
| 29 | Ось6-16b12х60-9650 | Ось 6-16 b12х60-9650 |
Загрузка ...
|
|
| 30 | С-ПР-15,875-25-1-13568 | Звено |
Загрузка ...
|
|
| 31 | КольцоА25-13940 | Кольцо А25-13940 |
Загрузка ...
|
|
| 32 | КольцоА40-13940 | Кольцо А40-13940 |
Загрузка ...
|
|
| 33 | КольцоА25-13942 | Кольцо А25-13942 |
Загрузка ...
|
|
| 34 | КольцоА40-13942 | Кольцо А40-13942 |
Загрузка ...
|
|
| 35 | ПР-15,875-23-1-13568 | Цепь |
Загрузка ...
|
|
| 36 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 37 | Шплинт2х16-397 | Шплинт 2х16-397 |
Загрузка ...
|
|
| 38 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 39 | Шплинт4х25-397 | Шплинт 4х25-397 |
Загрузка ...
|
|
| 40 | Шплинт5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
|
| 41 | Шпонка8х7х125-23360 | Шпонка 8х7х125-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
