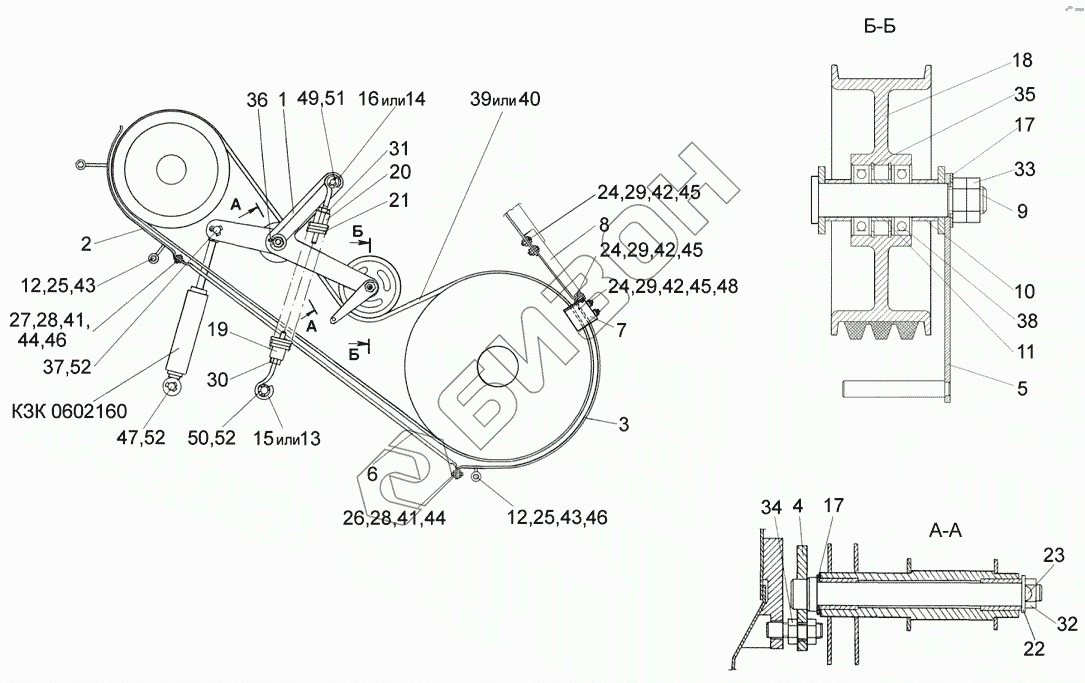

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Привод наклонной камеры КЗК 0125000
/117.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
24
25
25
26
27
28
28
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
42
43
43
44
44
45
45
45
46
46
47
48
49
50
51
52
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0125000 | КЗК0125000 | Привод наклонной камеры |
Загрузка ...
|
|
| КЗК0125050 | КЗК0125050 | Пружина |
Загрузка ...
|
|
| 1 | КЗК0125010 | Рычаг |
Загрузка ...
|
|
| 2 | КЗК0125030 | Щиток |
Загрузка ...
|
|
| 3 | КЗК0125060А | Щиток |
Загрузка ...
|
|
| 4 | КЗК0125130 | Опора |
Загрузка ...
|
|
| 5 | КЗК0125070 | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК0125407 | Щиток |
Загрузка ...
|
|
| 7 | КЗК0125411 | Кронштейн |
Загрузка ...
|
|
| 8 | КЗК0125422 | Щиток |
Загрузка ...
|
|
| 9 | КЗК0125601 | Ось |
Загрузка ...
|
|
| 10 | КЗК0221802А-03 | Втулка |
Загрузка ...
|
|
| 11 | КЗК0221802А-04 | Втулка |
Загрузка ...
|
|
| 12 | КЗР0221417 | Шайба |
Загрузка ...
|
|
| 13 | КЗР0221606А-06 | Зацеп |
Загрузка ...
|
|
| 14 | КЗР0221606А-07 | Зацеп |
Загрузка ...
|
|
| 15 | КЗС0125642-03 | Зацеп |
Загрузка ...
|
|
| 16 | КЗС0125642-07 | Зацеп |
Загрузка ...
|
|
| 17 | КИС0105438 | Шайба специальная |
Загрузка ...
|
|
| 18 | КПР6105101-02 | Ролик |
Загрузка ...
|
|
| 19 | ПКК0108115 | Пробка |
Загрузка ...
|
|
| 20 | ПКК0108115-03 | Пробка |
Загрузка ...
|
|
| 21 | ПКК0108602-01 | Пружина |
Загрузка ...
|
|
| 22 | ПКК0117434 | Шайба |
Загрузка ...
|
|
| 23 | ПКК0117435 | Шайба |
Загрузка ...
|
|
| 24 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 25 | БолтМ10-6ех75-7796 | Болт М10-6ех75-7796 |
Загрузка ...
|
|
| 26 | БолтМ6-6ех25-7798 | Болт М6-6ех25-7798 |
Загрузка ...
|
|
| 27 | БолтМ6-6ех20-7802 | Болт М6-6ех20-7802 |
Загрузка ...
|
|
| 28 | ГайкаМ6-6С-5915 | Гайка М6-6С-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ8-6С-5915 | Гайка М8-6С-5915 |
Загрузка ...
|
|
| 30 | ГайкаМ12-6С-5915 | Гайка М12-6С-5915 |
Загрузка ...
|
|
| 31 | ГайкаМ12Ш-5915 | Гайка М12Ш-5915 |
Загрузка ...
|
|
| 32 | ГайкаМ18х1,5-6С-5916 | Гайка М18х1,5-6С-5916 |
Загрузка ...
|
|
| 33 | ГайкаМ20-6С-5916 | Гайка М20-6С-5916 |
Загрузка ...
|
|
| 34 | ГайкаМ16х1,5-6С-2526 | Гайка М16х1,5-6С-2526 |
Загрузка ...
|
|
| 35 | КольцоВ52-13941 | Кольцо В52-13941 |
Загрузка ...
|
|
| 36 | Масленка1.2.-19853 | Масленка 1.2.-19853 |
Загрузка ...
|
|
| 37 | Ось6-20b12х40-9650 | Ось 6-20b12х40-9650 |
Загрузка ...
|
|
| 38 | 180205С17-8882 | Подшипник 180205С17-8882 |
Загрузка ...
|
|
| 39 | 3НВВР3812А | Ремень |
Загрузка ...
|
|
| 40 | 3НВ3812La | Ремень |
Загрузка ...
|
|
| 41 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 42 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 43 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 44 | ШайбаА.6.01-6958 | Шайба А.6.01-6958 |
Загрузка ...
|
|
| 45 | ШайбаА.8.01-6958 | Шайба А.8.01-6958 |
Загрузка ...
|
|
| 46 | ШайбаА.10.01-6958 | Шайба А.10.01-6958 |
Загрузка ...
|
|
| 47 | Шайба20.01-9649 | Шайба 20.01-9649 |
Загрузка ...
|
|
| 48 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 49 | ШайбаС.14.01-11371 | Шайба С.14.01-11371 |
Загрузка ...
|
|
| 50 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 51 | Шплинт4х28-397 | Шплинт 4х28-397 |
Загрузка ...
|
|
| 52 | Шплинт5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
