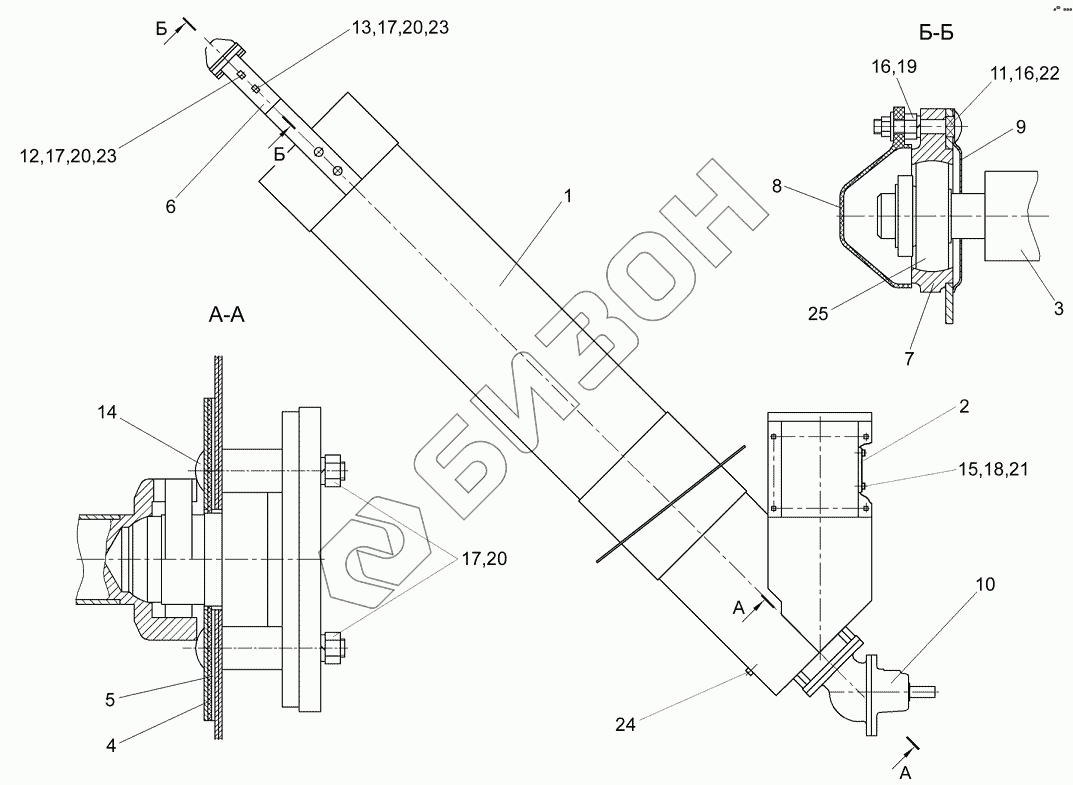

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Шнек загрузной зерновой КЗК 0216000А
/19.gif)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
17
17
18
19
20
20
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0216000А | КЗК0216000А | Шнек загрузной зерновой |
Загрузка ...
|
|
| 1 | КЗК0216010А | Кожух шнека |
Загрузка ...
|
|
| 2 | КЗК0216020А | Крышка |
Загрузка ...
|
|
| 3 | КЗК0216030Б | Шнек |
Загрузка ...
|
|
| 4 | КЗК0216001А | Прокладка |
Загрузка ...
|
|
| 5 | КЗК0216401А | Полудиск |
Загрузка ...
|
|
| 6 | КЗК0216402А | Кронштейн |
Загрузка ...
|
|
| 7 | КЗР0101105 | Корпус подшипника |
Загрузка ...
|
|
| 7 | КЗР0101105 | Корпус подшипника |
Загрузка ...
|
|
| 8 | КЗР0216001Б | Крышка |
Загрузка ...
|
|
| 9 | КЗР0218415Б | Крышка |
Загрузка ...
|
|
| 10 | РСМ10.01.47.100Б | Редуктор конический |
Загрузка ...
|
|
| 11 | БолтМ8-6ех45-7802 | Болт М8-6ех45-7802 |
Загрузка ...
|
|
| 12 | БолтМ10-6ех30-7802 | Болт М10-6ех30-7802 |
Загрузка ...
|
|
| 13 | БолтМ10-6ех35-7802 | Болт М10-6ех35-7802 |
Загрузка ...
|
|
| 14 | БолтМ10-6ех90-7802 | Болт М10-6ех90-7802 |
Загрузка ...
|
|
| 15 | ГайкаМ6-6С-5915 | Гайка М6-6С-5915 |
Загрузка ...
|
|
| 16 | ГайкаМ8-6С-5915 | Гайка М8-6С-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ10-6С-5915 | Гайка М10-6С-5915 |
Загрузка ...
|
|
| 18 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 21 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 22 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 23 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 24 | Шплинт4х22-397 | Шплинт 4х22-397 |
Загрузка ...
|
|
| 25 | 1680205Т2С17 | Подшипник 1680205 Т2 С17 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
