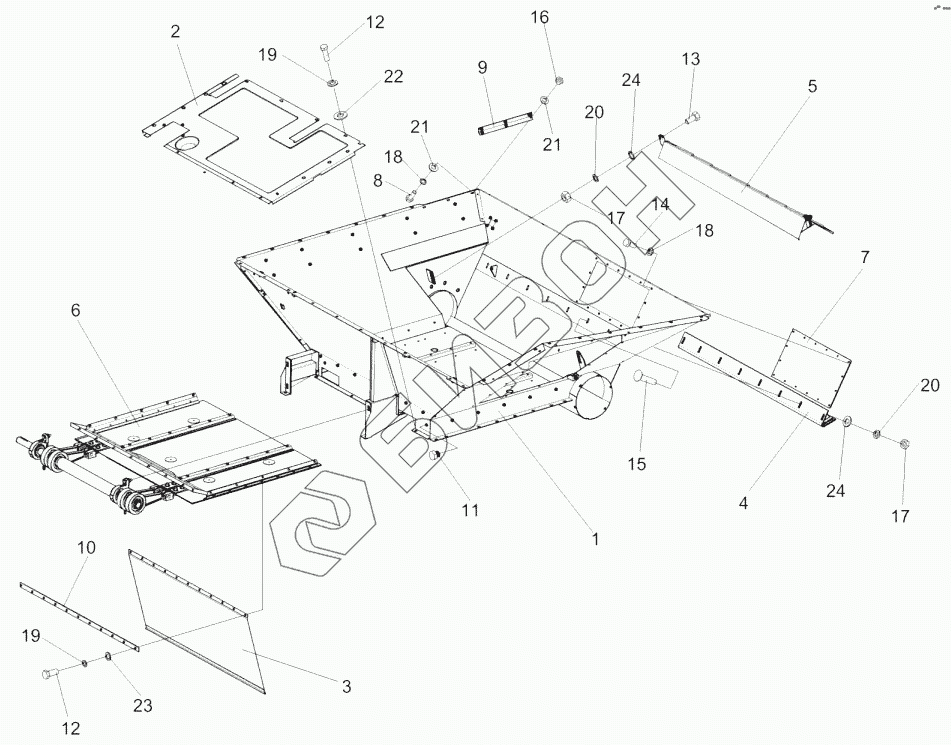

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812. Бункер КЗК-7-0229000
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-7-0229000 | КЗК-7-0229000 | Бункер |
Загрузка ...
|
|
| 1 | КЗК-7-0229010 | Основание |
Загрузка ...
|
|
| 2 | КЗК0100080А | Настил |
Загрузка ...
|
|
| 3 | КЗК0100380Б | Фартук |
Загрузка ...
|
|
| 4 | КЗК0203030В | Балка |
Загрузка ...
|
|
| 5 | КЗК0203200 | Ограждение |
Загрузка ...
|
|
| 6 | КЗК-7-0226000 | Установка вибродна |
Загрузка ...
|
|
| 7 | КЗК-10-0203390 | Крышка |
Загрузка ...
|
|
| 8 | КЗК-8А-2-0100080 | Настил |
Загрузка ...
|
|
| 9 | КЗК-7-0229476 | Пластина |
Загрузка ...
|
|
| 10 | КЗК0100505А | Планка |
Загрузка ...
|
|
| 11 | КУЖ0110615 | Пробка |
Загрузка ...
|
|
| 12 | БолтМ8-6gх20-7796 | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 13 | БолтМ12-6gх35-7796 | Болт М12-6gх35-7796 |
Загрузка ...
|
|
| 14 | БолтМ6-6gх16-7798 | Болт М6-6gх16-7798 |
Загрузка ...
|
|
| 15 | БолтМ12-6gх30-7802 | Болт М12-6gх30-7802 |
Загрузка ...
|
|
| 16 | ГайкаM6-6G-5915 | Гайка M6-6G-5915 |
Загрузка ...
|
|
| 17 | ГайкаM12-6G-5915 | Гайка M12-6G-5915 |
Загрузка ...
|
|
| 18 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 21 | ШайбаA6.01-6958 | Шайба A 6.01-6958 |
Загрузка ...
|
|
| 22 | ШайбаA8.01-6958 | Шайба A 8.01-6958 |
Загрузка ...
|
|
| 23 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 24 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
