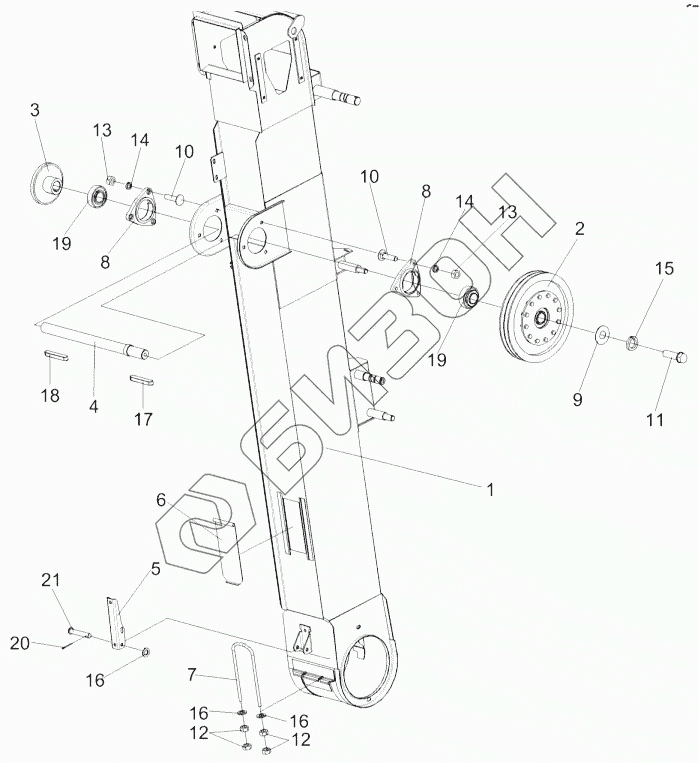

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812. Элеватор зерновой КЗК 0214000Б-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
10
11
12
12
13
13
14
14
15
16
16
16
17
18
19
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК0214000Б-01 КЗК0214000Б-01 Элеватор зерновой
Загрузка ...
1 КЗК0214010Б-01 Корпус
Загрузка ...
2 КЗК0219100А Муфта фрикционная
Загрузка ...
3 КЗК0219604 Звездочка
Загрузка ...
4 КЗК0219605А Вал
Загрузка ...
5 КЗР0208432А Рычаг защелки
Загрузка ...
6 КЗР0208441А Крышка
Загрузка ...
7 КЗР0208601А Скоба защелки
Загрузка ...
8 КИС0900101А-03 Корпус подшипника
Загрузка ...
9 КИС0602415А-02 Шайба
Загрузка ...
10 БолтМ10-6gx40-7802 Болт М10-6gx40-7802
Загрузка ...
11 БолтM12-6gx35-7796 Болт M12-6gx35-7796
Загрузка ...
12 ГайкаM8-6G-5915 Гайка M8-6G-5915
Загрузка ...
13 ГайкаM10-6G-5915 Гайка M10-6G-5915
Загрузка ...
14 Шайба10Т65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
15 Шайба12Т65Г-6402 Шайба 12Т.65Г-6402
Загрузка ...
16 ШайбаС.8.01-11371 Шайба С.8.01-11371
Загрузка ...
17 Шпонка10х8х63-23360 Шпонка 10х8х63-23360
Загрузка ...
18 Шпонка10х8х70-23360 Шпонка 10х8х70-23360
Загрузка ...
19 1680207С17 Подшипник
Загрузка ...
20 Шплинт2х18-397 Шплинт 2х18-397
Загрузка ...
21 Ось6-8b12x50-9650 Ось 6-8 b12x50-9650
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
