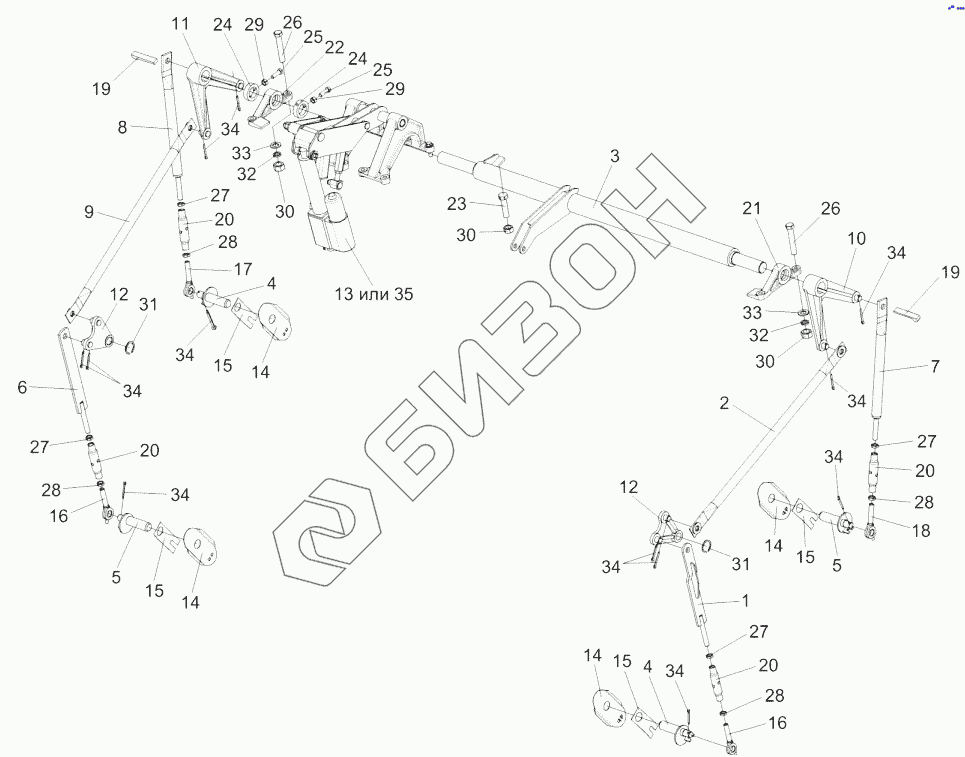

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812. Механизм подъема подбарабанья КЗК-8А-0115000
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
14
14
14
15
15
15
15
16
16
17
18
19
19
20
20
20
20
21
22
23
24
24
25
25
26
26
27
27
27
27
28
28
28
28
29
29
30
30
30
31
31
32
32
33
33
34
34
34
34
34
34
34
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8А-0115040 | КЗК-8А-0115040 | Стяжка |
Загрузка ...
|
|
| КЗК-8А-0115000 | КЗК-8А-0115000 | Mеxанизм подъема подбарабанья |
Загрузка ...
|
|
| КЗК0115060А-01 | КЗК0115060А-01 | Стяжка |
Загрузка ...
|
|
| КЗК0115040 | КЗК0115040 | Стяжка |
Загрузка ...
|
|
| КЗК0115060А | КЗК0115060А | Стяжка |
Загрузка ...
|
|
| 1 | КЗК-8А-0115050 | Тяга |
Загрузка ...
|
|
| 2 | КЗК-8А-0115080 | Тяга |
Загрузка ...
|
|
| 3 | КЗК-7-0115020 | Вал торсионный |
Загрузка ...
|
|
| 4 | КЗК0115030 | Фиксатор |
Загрузка ...
|
|
| 5 | КЗК0115030-01 | Фиксатор |
Загрузка ...
|
|
| 6 | КЗК0115050 | Тяга |
Загрузка ...
|
|
| 7 | КЗК0115070А | Тяга |
Загрузка ...
|
|
| 8 | КЗК0115070А-01 | Тяга |
Загрузка ...
|
|
| 9 | КЗК0115080А | Тяга |
Загрузка ...
|
|
| 10 | КЗК0115110 | Рычаг |
Загрузка ...
|
|
| 11 | КЗК0115110-01 | Рычаг |
Загрузка ...
|
|
| 12 | КЗК0115120 | Рычаг |
Загрузка ...
|
|
| 13 | КЗК-10-0701400 | Электромеханизм подбарабанья |
Загрузка ...
|
|
| 14 | КЗК0115409 | Щиток |
Загрузка ...
|
|
| 15 | КЗК0115411 | Прижим |
Загрузка ...
|
|
| 16 | КЗК0115603 | Тяга |
Загрузка ...
|
|
| 17 | КЗК0115606 | Тяга |
Загрузка ...
|
|
| 18 | КЗК0115606-01 | Тяга |
Загрузка ...
|
|
| 19 | КЗК0115608 | Шпонка |
Загрузка ...
|
|
| 20 | КЗК0115802 | Втулка |
Загрузка ...
|
|
| 21 | КЗК-10-0102102 | Опора |
Загрузка ...
|
|
| 22 | КЗК-10-0102102-01 | Опора |
Загрузка ...
|
|
| 23 | КЗК-10-0102613 | Упор |
Загрузка ...
|
|
| 24 | КЗК-10-0102625 | Кольцо установочное |
Загрузка ...
|
|
| 25 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 26 | БолтМ12-6gx70-7796 | Болт М12-6gx70-7796 |
Загрузка ...
|
|
| 27 | ГайкаM16x1,5-6G-2526 | Гайка M16x1,5-6G-2526 |
Загрузка ...
|
|
| 28 | ГайкаM16x1,5LH-6G-2526 | Гайка M16x1,5LH-6G-2526 |
Загрузка ...
|
|
| 29 | ГайкаM8-6G-5915 | Гайка M8-6G-5915 |
Загрузка ...
|
|
| 30 | ГайкаM12-6G-5915 | Гайка M12-6G-5915 |
Загрузка ...
|
|
| 31 | В25-13940 | Кольцо В25-13940 |
Загрузка ...
|
|
| 32 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 33 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 34 | Шплинт4x32-397 | Шплинт 4x32-397 |
Загрузка ...
|
|
| 35 | МК-150-06 | Электромеханизм |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
