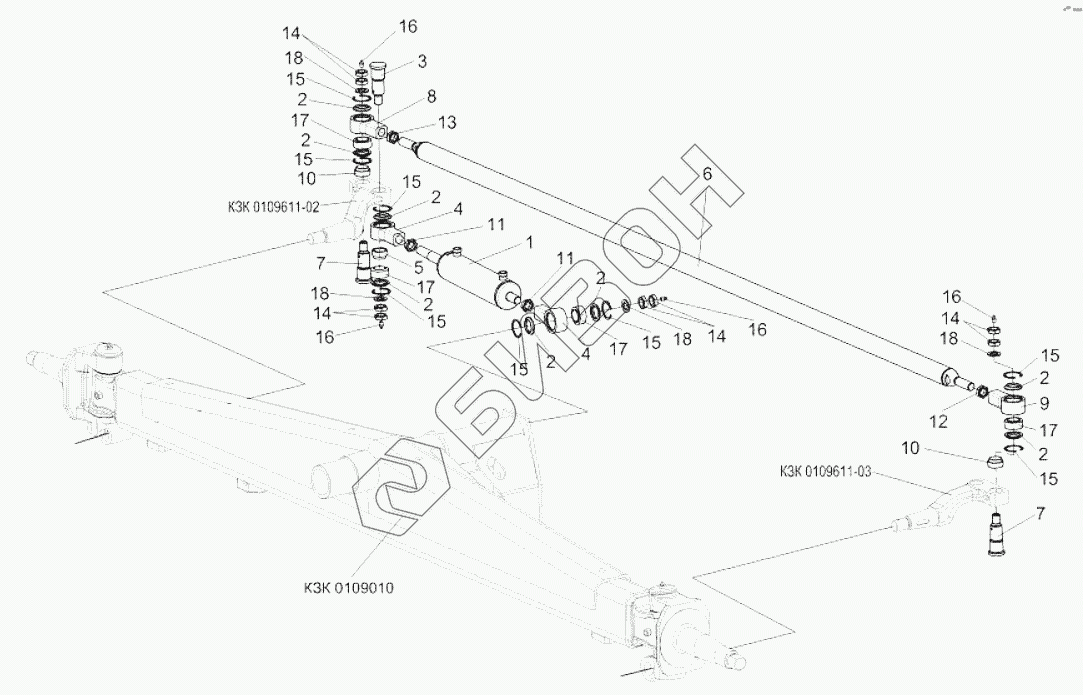

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812. Мост управляемых колес КЗК 0109000
КЗК0109611-02
КЗК0109010
КЗК0109611-03
1
2
2
2
2
2
2
2
2
3
4
4
5
6
7
7
8
9
10
10
11
11
12
13
14
14
14
14
15
15
15
15
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0109040 | КЗК0109040 | Гидроцилиндр |
Загрузка ...
|
|
| КЗК0109611-02 | КЗК0109611-02 | Рычаг |
Загрузка ...
|
|
| КЗК0109010 | КЗК0109010 | Балка моста |
Загрузка ...
|
|
| КЗК0109611-03 | КЗК0109611-03 | Рычаг |
Загрузка ...
|
|
| УЭС-7-0109070-01 | УЭС-7-0109070-01 | Шарнир |
Загрузка ...
|
|
| УЭС-7-0109070 | УЭС-7-0109070 | Шарнир |
Загрузка ...
|
|
| КЗК0109000 | КЗК0109000 | Мост управляемыx колес |
Загрузка ...
|
|
| УЭС-7-0109060-01 | УЭС-7-0109060-01 | Тяга рулевая |
Загрузка ...
|
|
| РСМ-10.02.02.170А | РСМ-10.02.02.170А | Шарнир |
Загрузка ...
|
|
| 1 | ВНС63.25.185 | Гидроцилиндр |
Загрузка ...
|
|
| 2 | РСМ-10.02.02.007А | Кольцо |
Загрузка ...
|
|
| 3 | РСМ-10.02.02.633А | Ось |
Загрузка ...
|
|
| 4 | РСМ-10.02.02.638А | Корпус шарнира |
Загрузка ...
|
|
| 5 | РСМ-10.02.02.806А | Втулка |
Загрузка ...
|
|
| 6 | УЭС-7-0109805 | Труба |
Загрузка ...
|
|
| 7 | УЭС-7-0109603 | Ось |
Загрузка ...
|
|
| 8 | УЭС-7-0109613 | Корпус шарнира |
Загрузка ...
|
|
| 9 | УЭС-7-0109613-01 | Корпус шарнира |
Загрузка ...
|
|
| 10 | УЭС-7-0109803 | Втулка |
Загрузка ...
|
|
| 11 | ГайкаM22x1,5-6G-2526 | Гайка M22x1,5-6G-2526 |
Загрузка ...
|
|
| 12 | ГайкаM30x2-6G-2526 | Гайка M30x2-6G-2526 |
Загрузка ...
|
|
| 13 | ГайкаM30x2-LH-6G-2526 | Гайка M30x2-LH-6G-2526 |
Загрузка ...
|
|
| 14 | ГайкаM20x1,5-6G-5916 | Гайка M20x1,5-6G-5916 |
Загрузка ...
|
|
| 15 | В47-13941 | Кольцо В47-13941 |
Загрузка ...
|
|
| 16 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 17 | ШС-30-3635 | Подшипник ШС-30-3635 |
Загрузка ...
|
|
| 18 | ШайбаА.20x5.01-10450 | Шайба А.20x5.01-10450 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
