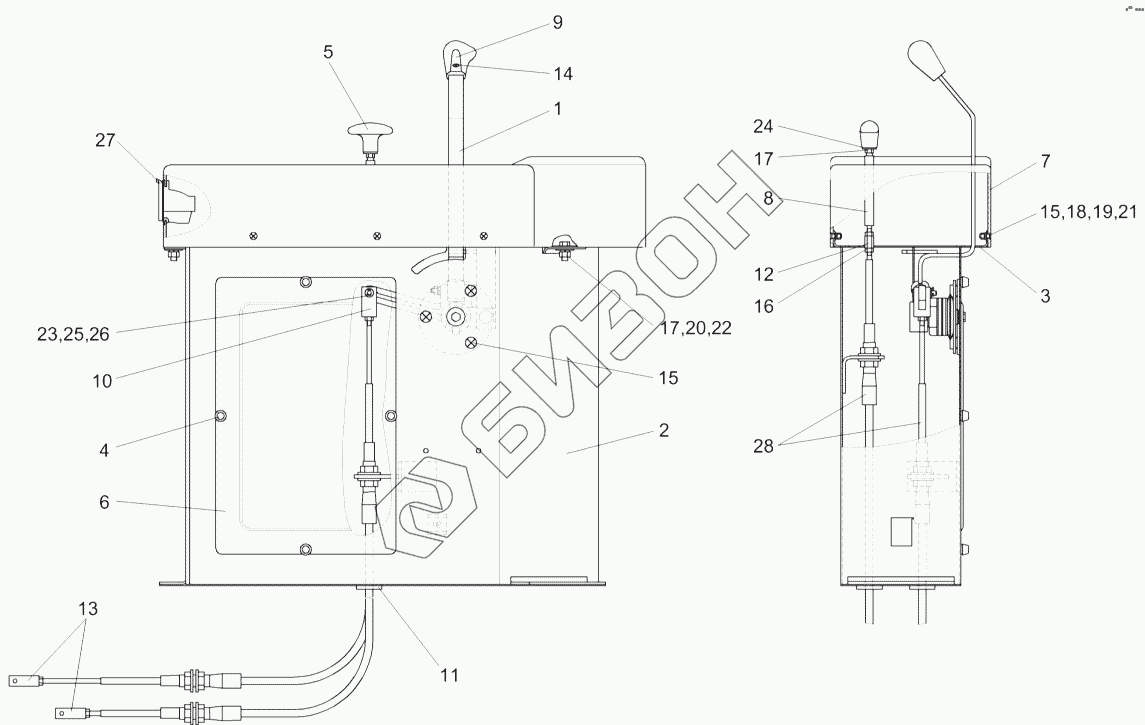

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812. Пульт управления КЗК-12-0119500А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-0122070 | КЗК-12-0122070 | Корпус |
Загрузка ...
|
|
| КЗК-12-0119500А | КЗК-12-0119500А | Пульт управления |
Загрузка ...
|
|
| 1 | КЗК-12-0119440А | Рычаг |
Загрузка ...
|
|
| 2 | КЗК-12-0119570Б | Корпус |
Загрузка ...
|
|
| 3 | КЗК-12-0122060 | Основание |
Загрузка ...
|
|
| 4 | РСМ-10.04.20.630 | Ручка |
Загрузка ...
|
|
| 5 | УЭС0302310 | Ручка |
Загрузка ...
|
|
| 6 | КЗК-12-0119018 | Крышка |
Загрузка ...
|
|
| 7 | КЗК-12-0119052 | Крышка пульта |
Загрузка ...
|
|
| 8 | КВС-1-0129613 | Ось |
Загрузка ...
|
|
| 9 | УЭС0301055 | Рукоятка |
Загрузка ...
|
|
| 10 | УЭС0301601 | Вилка |
Загрузка ...
|
|
| 11 | УЭС0700013 | Втулка |
Загрузка ...
|
|
| 12 | УЭС-4-0300602 | Муфта |
Загрузка ...
|
|
| 13 | УЭС-4-0300603 | Вилка |
Загрузка ...
|
|
| 14 | ВинтВ2.М4-6gx12-17475 | Винт В2.М4-6gx12-17475 |
Загрузка ...
|
|
| 15 | ВинтВ2.М8-6gx16-17475 | Винт В2.М8-6gx16-17475 |
Загрузка ...
|
|
| 16 | ГайкаM6-6G-5915 | Гайка M6-6G-5915 |
Загрузка ...
|
|
| 17 | ГайкаM8-6G-5915 | Гайка M8-6G-5915 |
Загрузка ...
|
|
| 18 | ГайкаM5-6G-5927 | Гайка M5-6G-5927 |
Загрузка ...
|
|
| 19 | Шайба565Г-6402 | Шайба 5.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 21 | ШайбаА5.01-6958 | Шайба А5.01-6958 |
Загрузка ...
|
|
| 22 | ШайбаА8.01-6958 | Шайба |
Загрузка ...
|
|
| 23 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 24 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 25 | Ось6-6b12х30-9650 | Ось 6-6b12х30-9650 |
Загрузка ...
|
|
| 26 | Шплинт1,6х16-397 | Шплинт 1,6х16-397 |
Загрузка ...
|
|
| 27 | 80-8203010 | Пепельница |
Загрузка ...
|
|
| 28 | 112-075-06900 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
