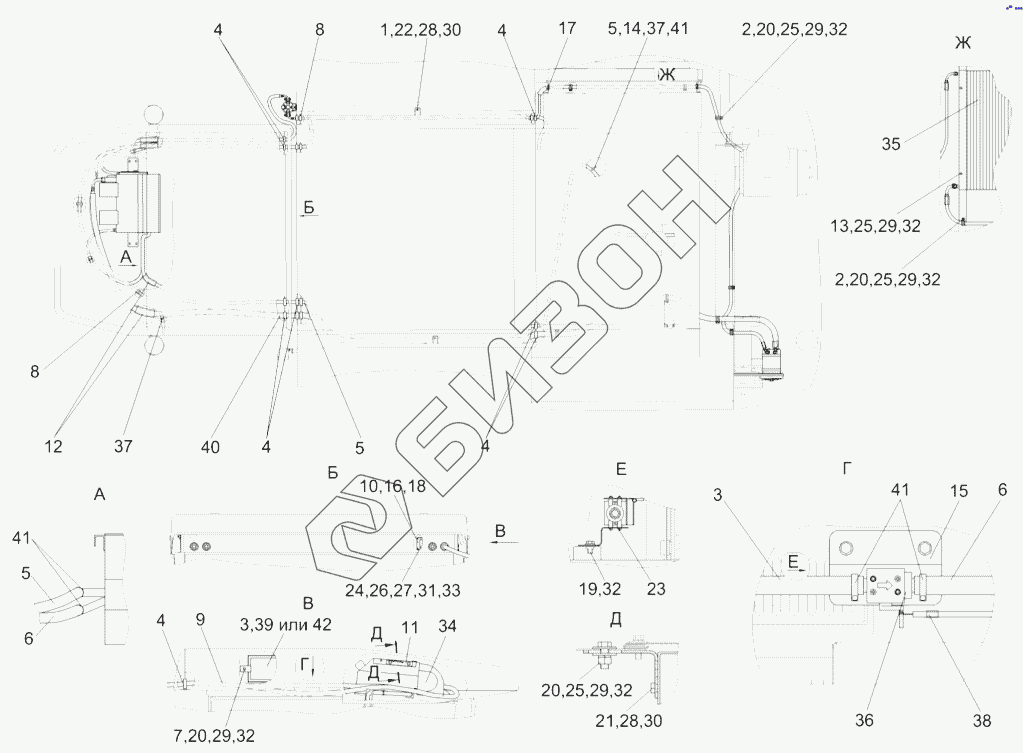

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812. Установка кондиционера КЗК-7-0113000-01
1
2
2
3
3
4
4
4
4
4
5
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
24
25
25
25
25
26
27
28
28
29
29
29
29
29
30
30
31
32
32
32
32
32
32
33
34
35
36
37
37
38
39
40
41
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-7-0113000-01 | КЗК-7-0113000-01 | Установка кондиционера |
Загрузка ...
|
|
| 1 | КЗР0700800-04 | Хомут |
Загрузка ...
|
|
| 2 | КЗР0700800-07 | Хомут |
Загрузка ...
|
|
| 3 | КВС-2-0121012 | Профиль 2107-6107018 |
Загрузка ...
|
|
| 4 | КГС0120032-01 | Втулка |
Загрузка ...
|
|
| 5 | КЗК-7-0113001 | Рукав 16х25-1,6-1036 |
Загрузка ...
|
|
| 6 | КЗК-7-0113003 | Рукав 16х25-1,6-10362 |
Загрузка ...
|
|
| 7 | КЗК-12-0113422 | Прижим |
Загрузка ...
|
|
| 8 | КЗК-12-0113025 | Рукав 12х20-1,6-10362 |
Загрузка ...
|
|
| 9 | КЗК-12-0113027 | Рукав 12х20-1,6-10362 |
Загрузка ...
|
|
| 10 | КЗК-12-0120012 | Панель |
Загрузка ...
|
|
| 11 | КЗК-12-0113419А | Кронштейн |
Загрузка ...
|
|
| 12 | УЭС-7-0203024-01 | Уплотнение |
Загрузка ...
|
|
| 13 | УЭС-7-0203603 | Болт |
Загрузка ...
|
|
| 14 | УЭС-7-0400694 | Штуцер |
Загрузка ...
|
|
| 15 | КЗК-12-0113421 | Кронштейн |
Загрузка ...
|
|
| 16 | 373762 | Винт 2-5х2х25-10620 |
Загрузка ...
|
|
| 17 | 503-3408020 | Втулка |
Загрузка ...
|
|
| 18 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 19 | БолтМ8-6gx16-7796 | Болт М8-6gx16-7796 |
Загрузка ...
|
|
| 20 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 21 | БолтМ6-6gx16-7798 | Болт М6-6gx16-7798 |
Загрузка ...
|
|
| 22 | БолтМ6-6gx20-7798 | Болт М6-6gx20-7798 |
Загрузка ...
|
|
| 23 | Винт4х10.01-10621 | Винт 4х10.01-10621 |
Загрузка ...
|
|
| 24 | ВинтВ.М3-6gx18-17473 | Винт В.М3-6gx18-17473 |
Загрузка ...
|
|
| 25 | ГайкаM8-6G.8-5915 | Гайка M8-6G.8-5915 |
Загрузка ...
|
|
| 26 | ГайкаM3-6G.6-5927 | Гайка M3-6G.6-5927 |
Загрузка ...
|
|
| 27 | Шайба365Г-6402 | Шайба 3.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 30 | ШайбаA6.01-6958 | Шайба A 6.01-6958 |
Загрузка ...
|
|
| 31 | ШайбаC.4.01-11371 | Шайба C.4.01-11371 |
Загрузка ...
|
|
| 32 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 33 | 99-078600-00 | Блок управления |
Загрузка ...
|
|
| 34 | 03-132000-00 | Испарительно-отопительный блок с воздуховодом |
Загрузка ...
|
|
| 35 | 99-000503-00 | Конденсатор |
Загрузка ...
|
|
| 36 | 10-100671-10 | Кран отопителя |
Загрузка ...
|
|
| 37 | Лента | Лента стяжная зубчатая |
Загрузка ...
|
|
| 38 | 10-100673-00 | Трос крана отопителя |
Загрузка ...
|
|
| 39 | ПВ-470 | Фильтр приточного воздуха ПВ-470 |
Загрузка ...
|
|
| 40 | 05-070036-03 | Хладонопровод |
Загрузка ...
|
|
| 41 | TORRO16-27/9C7W2 | Хомут червячный |
Загрузка ...
|
|
| 42 | В4704 | Элемент фильтрующий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
