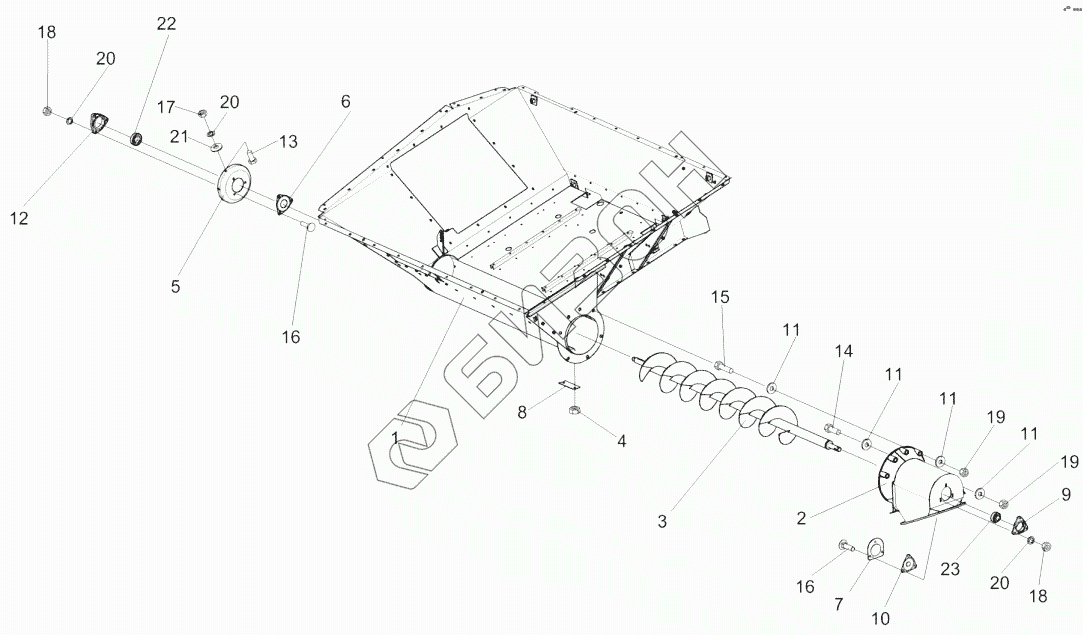

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812. Установка шнека КЗК 0206030Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
16
17
18
18
19
19
20
20
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КЗК-7-0229010 Основание
Загрузка ...
2 КЗК-7-0229300 Камера переходная
Загрузка ...
3 КЗК0206030Б Шнек
Загрузка ...
4 КИЛ0150750 Гайка-барашек
Загрузка ...
5 КЗК0206409 Фланец
Загрузка ...
6 КЗК0206491 Крышка
Загрузка ...
7 КЗК-7-0229482 Накладка
Загрузка ...
8 КЗК-10-0203427 Крышка
Загрузка ...
9 КЗР0101106 Корпус подшипника
Загрузка ...
10 КЗР0101484 Крышка
Загрузка ...
11 КЗР0202674А Шайба
Загрузка ...
12 КСН0104101-03 Корпус
Загрузка ...
13 БолтМ10-6gх20-7796 Болт М10-6gх20-7796
Загрузка ...
14 БолтМ16-6gх40-7796 Болт М16-6gх40-7796
Загрузка ...
15 БолтМ16-6gх100-7796 Болт М16-6gх100-7796
Загрузка ...
16 БолтМ10-6gх35-7802 Болт М10-6gх35-7802
Загрузка ...
17 ГайкаM10-6G.05-2526 Гайка M10-6G.05-2526
Загрузка ...
18 ГайкаM10-6G.8-5915 Гайка M10-6G.8-5915
Загрузка ...
19 ГайкаM16-6G.8-5915 Гайка M16-6G.8-5915
Загрузка ...
20 Шайба10Т65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
21 ШайбаC.10.01-11371 Шайба C.10.01-11371
Загрузка ...
22 1580209С17 Подшипник
Загрузка ...
23 1680206С17 Подшипник
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
