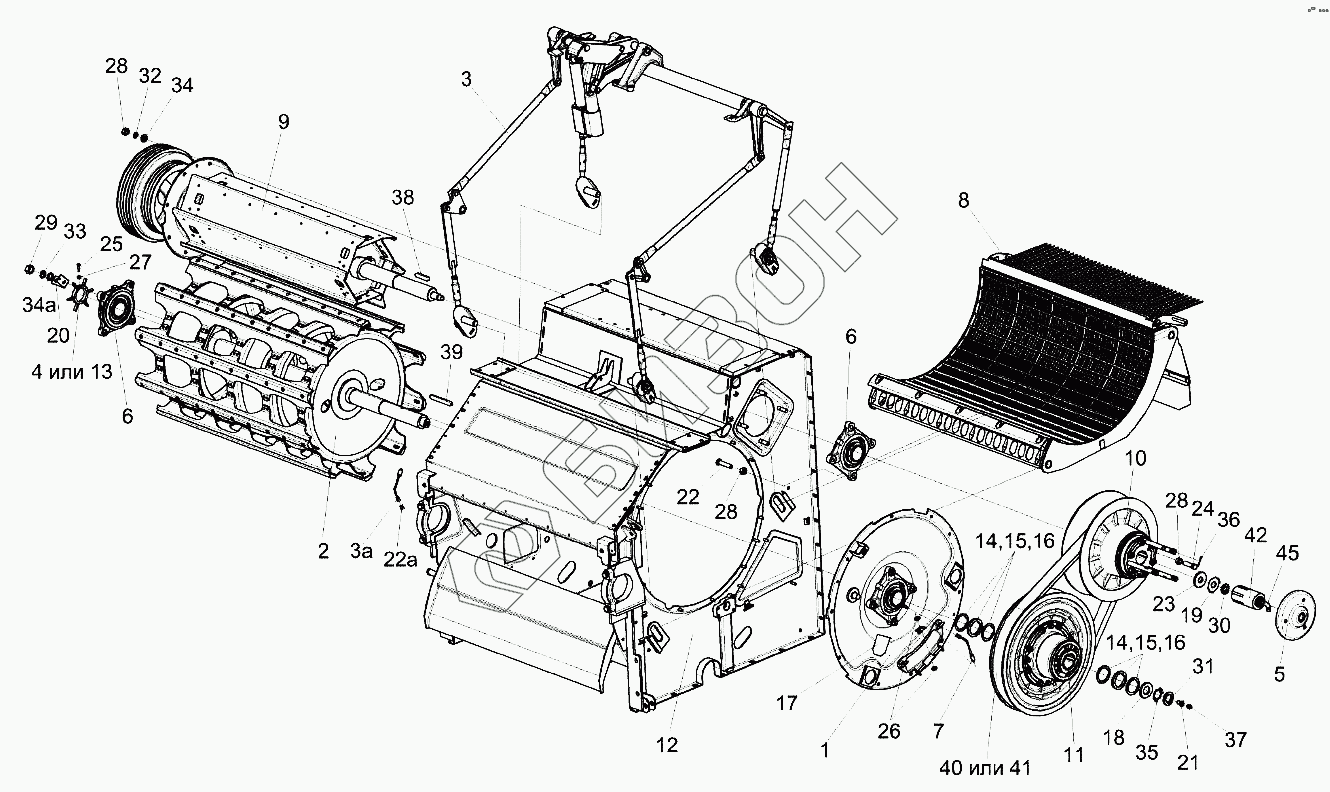

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Аппарат молотильный КЗК-8А-0102000
/61.gif)
1
2
3
3а
4
5
6
6
6
7
8
9
10
11
12
13
14
14
15
15
16
16
16
16
17
18
19
20
21
22
22а
23
24
25
26
27
28
28
28
29
30
31
32
33
34
34а
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8А-0102000 | КЗК-8А-0102000 | Аппарат молотильный |
Загрузка ...
|
|
| 1 | КЗК-8А-0102750 | Фланец |
Загрузка ...
|
|
| 2 | КЗК-8А-0104000 | Барабан молотильный |
Загрузка ...
|
|
| 3 | КЗК-8А-0115000 | Mеxанизм подъема подбарабанья |
Загрузка ...
|
|
| 3а | КЗК-7-0102360 | Маслопровод |
Загрузка ...
|
|
| 4 | КЗК0102040 | Датчик |
Загрузка ...
|
|
| 5 | КЗК0102240 | Фланец |
Загрузка ...
|
|
| 6 | КЗК0102350 | Опора |
Загрузка ...
|
|
| 7 | КЗК-10-0102360 | Маслопровод |
Загрузка ...
|
|
| 8 | КЗК0103000-01 | Подбарабанье |
Загрузка ...
|
|
| 9 | КЗК0105150 | Битер отбойный |
Загрузка ...
|
|
| 10 | КЗК0108100 | Вариатор барабана |
Загрузка ...
|
|
| 11 | КЗК0123000 | Вариатор барабана |
Загрузка ...
|
|
| 12 | КЗК-7-0102010 | Рама |
Загрузка ...
|
|
| 13 | КЗК0102303 | Датчик |
Загрузка ...
|
|
| 14 | КЗК0102407 | Прокладка |
Загрузка ...
|
|
| 15 | КЗК0102407-01 | Прокладка |
Загрузка ...
|
|
| 16 | КЗК0102407-02 | Прокладка |
Загрузка ...
|
|
| 16 | КЗК0102407-03 | Прокладка |
Загрузка ...
|
|
| 17 | КЗК0102421 | Крышка |
Загрузка ...
|
|
| 18 | КЗК0102433 | Шайба |
Загрузка ...
|
|
| 19 | КЗК0102444 | Шайба стопорная |
Загрузка ...
|
|
| 20 | КЗК0102451 | Кронштейн |
Загрузка ...
|
|
| 21 | КЗК0102601 | Бонка |
Загрузка ...
|
|
| 22 | КЗК0102615 | Болт |
Загрузка ...
|
|
| 22а | КЗК-10-0102601 | Штуцер |
Загрузка ...
|
|
| 23 | КИЛ0149403 | Шайба |
Загрузка ...
|
|
| 24 | КИС0150664-01 | Болт |
Загрузка ...
|
|
| 25 | БолтМ6-6ех20-7798 | Болт М6-6ех20-7798 |
Загрузка ...
|
|
| 26 | ГайкаМ16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 |
Загрузка ...
|
|
| 27 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 30 | ГайкаМ30х1,5-6G-11871 | Гайка М30х1,5-6G-11871 |
Загрузка ...
|
|
| 31 | ГайкаМ42х1,5-6G-11871 | Гайка М42х1,5-6G-11871 |
Загрузка ...
|
|
| 32 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба1665Г-6402 | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 34 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 34а | ШайбаС.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 35 | ШайбаН42.01-11872 | Шайба Н 42.01-11872 |
Загрузка ...
|
|
| 36 | Шплинт4х36-397 | Шплинт 4х36-397 |
Загрузка ...
|
|
| 37 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 38 | Шпонка18х11х80-23360 | Шпонка 18х11х80-23360 |
Загрузка ...
|
|
| 39 | Шпонка18х11х140-23360 | Шпонка 18х11х140-23360 |
Загрузка ...
|
|
| 40 | 68х24х2600Lp-45 | Ремень 68х24х2600 Lp-45 |
Загрузка ...
|
|
| 41 | 68х24-2600 | Ремень |
Загрузка ...
|
|
| 42 | РСМ-10.09.01.010Б | Гидроцилиндр РСМ-10.09.01.010Б |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
