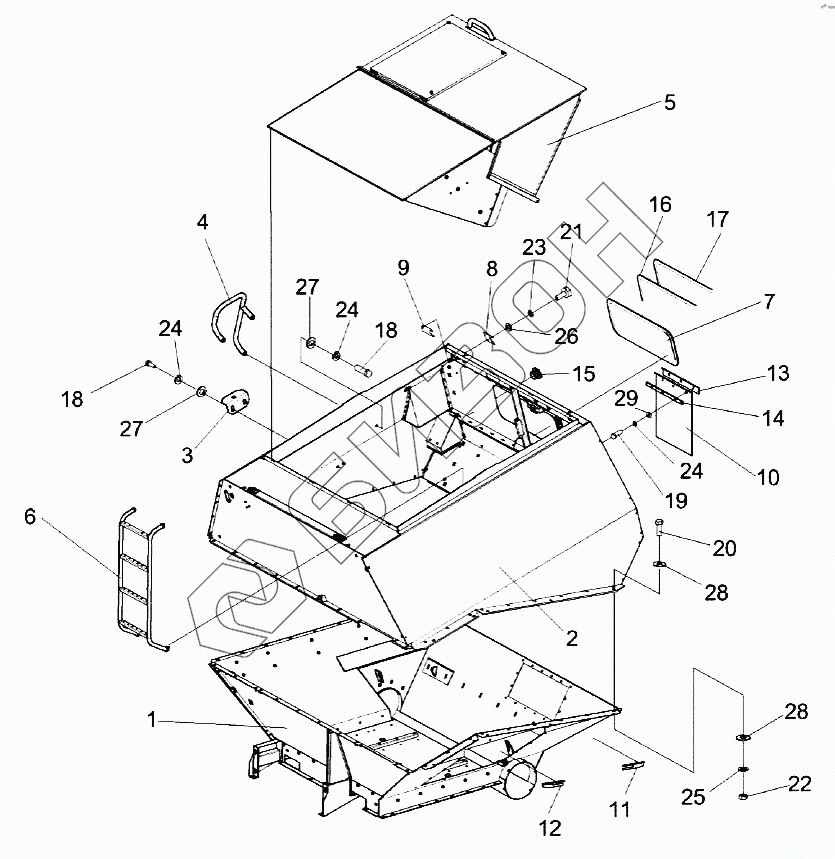

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Бункер КЗК-7-0229000-02
/123.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
24
25
26
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-7-0229000-02 | КЗК-7-0229000-02 | Бункер |
Загрузка ...
|
|
| 1 | КЗК-7-0229010 | Основание |
Загрузка ...
|
|
| 2 | КЗК-7-0229050-02 | Проставка |
Загрузка ...
|
|
| 3 | КЗК-7-0203070 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-7-0203170 | Поручень |
Загрузка ...
|
|
| 5 | КЗК-7-0204000 | Крыша бункера |
Загрузка ...
|
|
| 6 | КЗК-10-0203240 | Лестница |
Загрузка ...
|
|
| 7 | КЗК0204002 | Стекло |
Загрузка ...
|
|
| 8 | КЗК-7-0203483 | Накладка |
Загрузка ...
|
|
| 9 | КЗК-7-0203484 | Накладка |
Загрузка ...
|
|
| 10 | КЗК-7-0229001 | Фартук |
Загрузка ...
|
|
| 11 | КЗК-7-0229483 | Кронштейн |
Загрузка ...
|
|
| 12 | КЗК-7-0229484 | Кронштейн |
Загрузка ...
|
|
| 13 | КЗК-7-0229485 | Кронштейн |
Загрузка ...
|
|
| 14 | КЗК-7-0229486 | Пластина |
Загрузка ...
|
|
| 15 | КИС0118012 | Заглушка транспортная |
Загрузка ...
|
|
| 16 | КИС0120003Г-06 | Уплотнитель |
Загрузка ...
|
|
| 17 | КИС0120015Д(1,93)м | Замок уплотнителя |
Загрузка ...
|
|
| 18 | БолтМ8-6gx16-7796 | Болт М8-6gx16-7796 |
Загрузка ...
|
|
| 19 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 20 | БолтМ10-6gx25-7796 | Болт М10-6gx25-7796 |
Загрузка ...
|
|
| 21 | БолтМ6-6gx12-7798 | Болт М6-6gx12-7798 |
Загрузка ...
|
|
| 22 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 23 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 26 | ШайбаС6.01-6958 | Шайба С6.01-6958 |
Загрузка ...
|
|
| 27 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 28 | ШайбаС10.01-6958 | Шайба С10.01-6958 |
Загрузка ...
|
|
| 29 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
