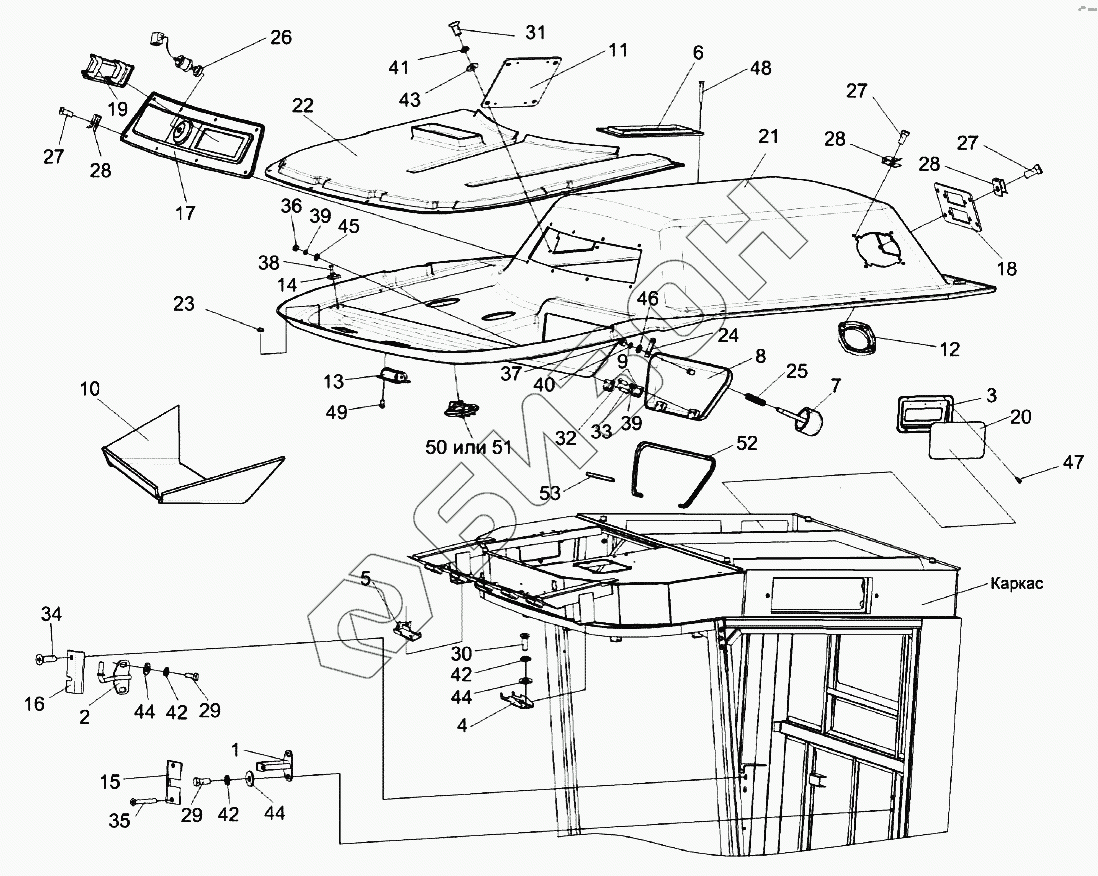

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Кабина КЗК-12-0120000-01
/185.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
42
42
43
44
44
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-0120530А | КЗК-12-0120530А | Крышка |
Загрузка ...
|
|
| КЗК-12-0120000-01 | КЗК-12-0120000-01 | Кабина |
Загрузка ...
|
|
| КЗК-12-0120740 | КЗК-12-0120740 | Облицовка потолка |
Загрузка ...
|
|
| КЗК-12-0120730 | КЗК-12-0120730 | Потолок |
Загрузка ...
|
|
| 1 | КЗК-12-0120320 | Кронштейн |
Загрузка ...
|
|
| 2 | КЗК-12-0120380 | Кронштейн |
Загрузка ...
|
|
| 3 | КВК0120610 | Клапан |
Загрузка ...
|
|
| 4 | КВС-2-0122210 | Кронштейн |
Загрузка ...
|
|
| 5 | КВС-2-0122210-01 | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК-12-0120440 | Фильтр |
Загрузка ...
|
|
| 7 | КЗК-12-0120510А | Ручка |
Загрузка ...
|
|
| 8 | КЗК-12-0120540 | Крышка |
Загрузка ...
|
|
| 9 | КЗК-12-0120550 | Петля |
Загрузка ...
|
|
| 10 | КЗК-12-0120091 | Настил |
Загрузка ...
|
|
| 11 | КГС0120920 | Крышка |
Загрузка ...
|
|
| 12 | СЭУ0200670 | Крышка |
Загрузка ...
|
|
| 13 | СЭУ0200690 | Дефлектор |
Загрузка ...
|
|
| 13 | 06-240803-10 | Дефлектор |
Загрузка ...
|
|
| 14 | КВК0121421 | Платик |
Загрузка ...
|
|
| 15 | КЗК-12-0120008 | Крышка |
Загрузка ...
|
|
| 16 | КЗК-12-0120009 | Крышка |
Загрузка ...
|
|
| 17 | КЗК-12-0120011 | Панель |
Загрузка ...
|
|
| 18 | КЗК-12-0120019 | Панель |
Загрузка ...
|
|
| 19 | КЗК-12-0120045 | Крышка |
Загрузка ...
|
|
| 20 | КЗК0120089 | Фильтр |
Загрузка ...
|
|
| 21 | КЗК-12-0120079 | Облицовка потолка |
Загрузка ...
|
|
| 22 | КЗК-12-0120081 | Воздуховод |
Загрузка ...
|
|
| 23 | КЗК-12-0120085 | Уплотнение |
Загрузка ...
|
|
| 24 | КЗК-12-0120485А | Скоба |
Загрузка ...
|
|
| 25 | КЗК-12-0120605 | Пружина |
Загрузка ...
|
|
| 26 | УЭС0200017А | Кнопка |
Загрузка ...
|
|
| 27 | Винт2-5х2х25-10620 | Винт 2-5х2х25-10620 |
Загрузка ...
|
|
| 28 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 29 | БолтМ8-6gx20-7796 | Болт М8-6gx20-7796 |
Загрузка ...
|
|
| 30 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 31 | БолтМ6-6gx20-7798 | Болт М6-6gx20-7798 |
Загрузка ...
|
|
| 32 | ВинтВ.М4-6gx10-17473 | Винт В.М4-6gx10-17473 |
Загрузка ...
|
|
| 33 | ВинтВ.М4-6gx12-17473 | Винт В.М4-6gx12-17473 |
Загрузка ...
|
|
| 34 | ВинтВ2.М5-6gx30-17475 | Винт В2.М5-6gx30-17475 |
Загрузка ...
|
|
| 35 | ВинтВ2.М5-6gx40-17475 | Винт В2.М5-6gx40-17475 |
Загрузка ...
|
|
| 36 | ГайкаМ4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 37 | ГайкаМ5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 38 | Заклепка565030012 | Заклепка 565 030 012 |
Загрузка ...
|
|
| 39 | Шайба465Г-6402 | Шайба 4.65Г-6402 |
Загрузка ...
|
|
| 40 | Шайба565Г-6402 | Шайба 5.65Г-6402 |
Загрузка ...
|
|
| 41 | Шайба665Г-6402 | Шайба А6.65Г-6402 |
Загрузка ...
|
|
| 42 | Шайба865Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 43 | ШайбаС6.01-6958 | Шайба С6.01-6958 |
Загрузка ...
|
|
| 44 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 45 | ШайбаС.4.01-11371 | Шайба С.4.01-11371 |
Загрузка ...
|
|
| 46 | ШайбаС.5.01-11371 | Шайба С.5.01-11371 |
Загрузка ...
|
|
| 47 | Винт4,2Х19 | Винт 4,2Х19 |
Загрузка ...
|
|
| 48 | Шуруп3,5х25 | Шуруп саморез |
Загрузка ...
|
|
| 49 | Шуруп3,5х12 | Шуруп 3,5х12 |
Загрузка ...
|
|
| 50 | 35-3004 | Распределитель воздуха |
Загрузка ...
|
|
| 51 | Н14-001-329 | Распределитель воздуха |
Загрузка ...
|
|
| 52 | КЗК-12-0120047 | Уплотнитель |
Загрузка ...
|
|
| 53 | КЗК-12-0120048 | Уплотнитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
