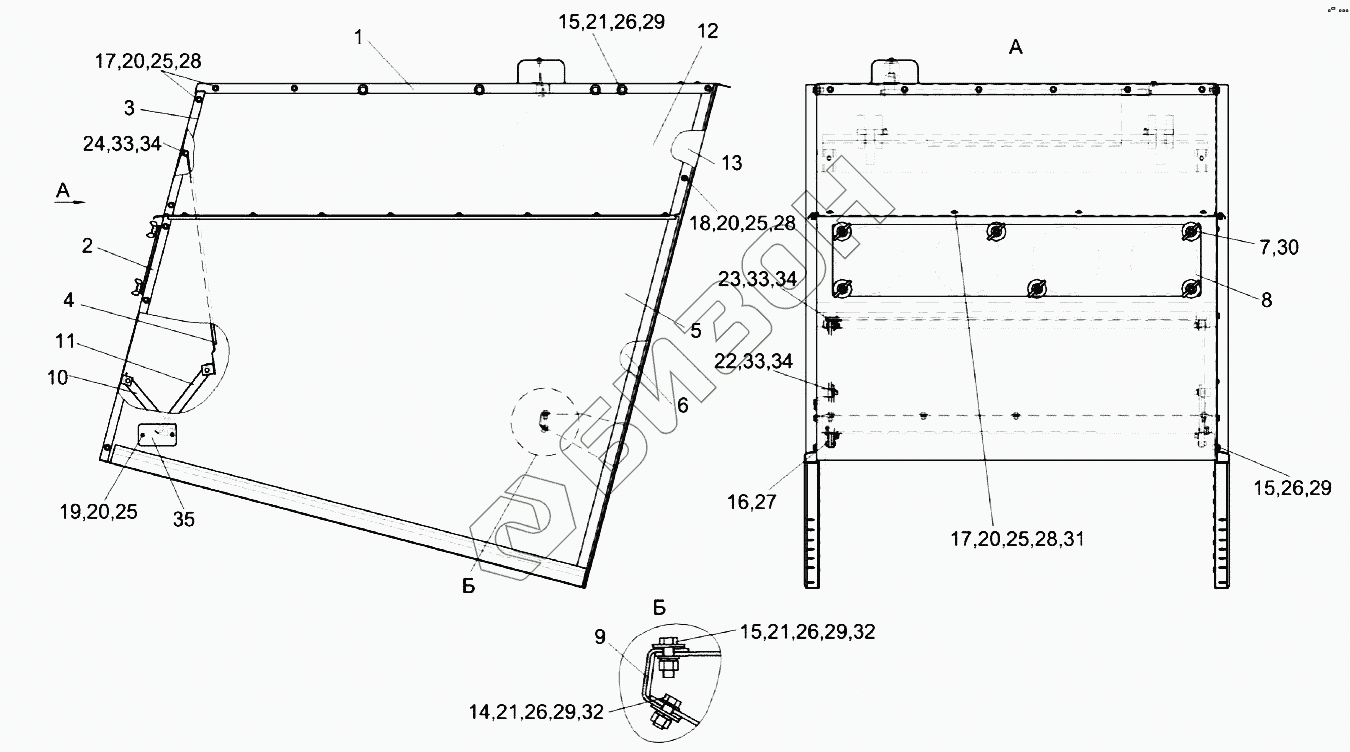

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Капот КЗК-8A-2-0228000-01
/231.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
17
18
19
20
20
20
20
21
21
21
22
23
24
25
25
25
25
26
26
26
26
27
28
28
28
29
29
29
29
30
31
32
32
33
33
33
34
34
34
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8A-2-0228000-01 | КЗК-8A-2-0228000-01 | Капот |
Загрузка ...
|
|
| 1 | КЗК-8А-2-0228140 | Крыша |
Загрузка ...
|
|
| 2 | КЗК-7-0228200-01 | Стенка задняя |
Загрузка ...
|
|
| 3 | КЗК-7-0228210 | Стенка задняя |
Загрузка ...
|
|
| 4 | КЗК0228160 | Отражатель |
Загрузка ...
|
|
| 5 | КЗК-7-0228010 | Боковина |
Загрузка ...
|
|
| 6 | КЗК-7-0228010-01 | Боковина |
Загрузка ...
|
|
| 7 | КИЛ0150750 | Гайка-барашек |
Загрузка ...
|
|
| 8 | КЗК-7-0228439 | Крышка |
Загрузка ...
|
|
| 9 | КЗК-7-0228458 | Балка |
Загрузка ...
|
|
| 10 | КЗК-10-0228403 | Планка |
Загрузка ...
|
|
| 11 | КЗК-10-0228404 | Планка |
Загрузка ...
|
|
| 12 | КЗК-10-0228407 | Надстройка |
Загрузка ...
|
|
| 13 | КЗК-10-0228407-01 | Надстройка |
Загрузка ...
|
|
| 14 | БолтМ8-6gx20-7796 | Болт М8-6gx20-7796 |
Загрузка ...
|
|
| 15 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 16 | БолтМ10-6gx20-7796 | Болт М10-6gx20-7796 |
Загрузка ...
|
|
| 17 | БолтМ6-6gx14-7798 | Болт М6-6gx14-7798 |
Загрузка ...
|
|
| 18 | БолтМ6-6gx16-7798 | Болт М6-6gx16-7798 |
Загрузка ...
|
|
| 19 | ВинтB.М6-6gx16-17473 | Винт B.М6-6gx16-17473 |
Загрузка ...
|
|
| 20 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 21 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 22 | 6-10b12х25-9650 | Ось 6-10 b12х25-9650 |
Загрузка ...
|
|
| 23 | 6-10b12х35-9650 | Ось 6-10 b12х35-9650 |
Загрузка ...
|
|
| 24 | 6-10b12х90-9650 | Ось 6-10 b12х90-9650 |
Загрузка ...
|
|
| 25 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 28 | ШайбаС6.01-6958 | Шайба С6.01-6958 |
Загрузка ...
|
|
| 29 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 30 | ШайбаС10.01-6958 | Шайба С10.01-6958 |
Загрузка ...
|
|
| 31 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 32 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 33 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 34 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 35 | 3212.3731 | Световозвращатель |
Загрузка ...
|
|
| 35 | КД1-6А | Световозвращатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
