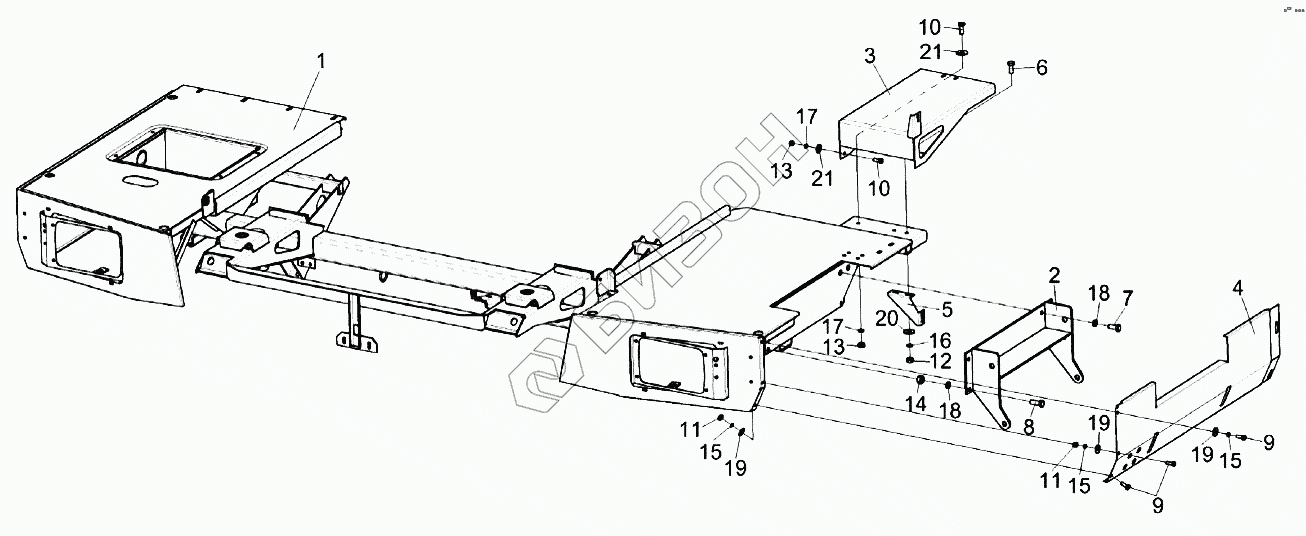

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Подрамник КЗК-8-0121000-01
/233.gif)
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
13
14
15
15
15
16
17
17
18
18
19
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8-0121000-01 | КЗК-8-0121000-01 | Подрамник |
Загрузка ...
|
|
| 1 | КЗК-8-0121010-01 | Подрамник |
Загрузка ...
|
|
| 2 | КЗК-8-0121040 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК-7-0121210 | Ступенька |
Загрузка ...
|
|
| 4 | КЗК-7-0121426Б | Щиток |
Загрузка ...
|
|
| 5 | КЗК-7-0121451А | Кронштейн |
Загрузка ...
|
|
| 6 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 7 | БолтМ12-6gx25-7796 | Болт М12-6gx25-7796 |
Загрузка ...
|
|
| 8 | БолтМ12-6gx30-7796 | Болт М12-6gx30-7796 |
Загрузка ...
|
|
| 9 | БолтМ6-6gx16-7798 | Болт М6-6gx16-7798 |
Загрузка ...
|
|
| 10 | БолтМ10-6gx25-7798 | Болт М10-6gx25-7798 |
Загрузка ...
|
|
| 11 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 12 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 13 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 14 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 15 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 19 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 20 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 21 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
