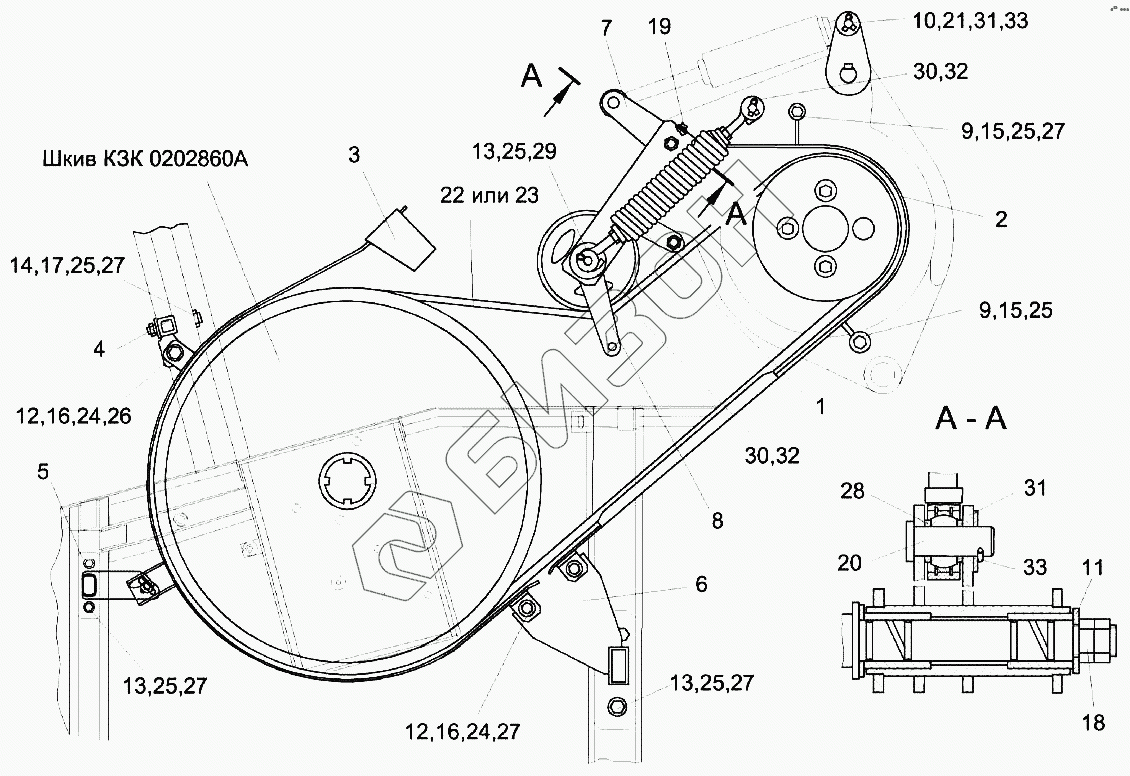

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Привод главного контрпривода КЗК 0220000А
/177.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
13
13
14
15
15
16
16
17
18
19
20
21
22
23
24
24
25
25
25
25
25
25
26
27
27
27
27
27
28
29
30
30
31
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0220000А | КЗК0220000А | Привод главного контрпривода |
Загрузка ...
|
|
| 1 | КЗК0220040А | Пружина |
Загрузка ...
|
|
| 2 | КЗК0220050А | Щиток |
Загрузка ...
|
|
| 3 | КЗК0220070А | Щиток |
Загрузка ...
|
|
| 4 | КЗК0220110 | Кронштейн |
Загрузка ...
|
|
| 5 | КЗК0220120А | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК0220130А | Опора |
Загрузка ...
|
|
| 7 | КЗК0220170 | Рычаг |
Загрузка ...
|
|
| 8 | КЗК0220418 | Серьга |
Загрузка ...
|
|
| 9 | КЗР0221417 | Шайба |
Загрузка ...
|
|
| 10 | КИЛ0100615 | Втулка |
Загрузка ...
|
|
| 11 | КСН0114402-01 | Шайба |
Загрузка ...
|
|
| 12 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 13 | БолтМ10-6ех25-7796 | Болт М10-6ех25-7796 |
Загрузка ...
|
|
| 14 | БолтМ10-6ех90-7796 | Болт М10-6ех90-7796 |
Загрузка ...
|
|
| 15 | БолтМ10-6ех100-7796 | Болт М10-6ех100-7796 |
Загрузка ...
|
|
| 16 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 18 | ГайкаМ20-6G-5916 | Гайка М20-6G-5916 |
Загрузка ...
|
|
| 19 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 20 | 6-20b12х55-9650 | Ось 6-20 b12х55 -9650 |
Загрузка ...
|
|
| 21 | 6-20b12х80-9650 | Ось 6-20 b12х80 -9650 |
Загрузка ...
|
|
| 22 | 4НВВР3612А | Ремень |
Загрузка ...
|
|
| 23 | 4НВ3612La | Ремень |
Загрузка ...
|
|
| 24 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 26 | ШайбаА.8.01-6958 | Шайба А.8.01-6958 |
Загрузка ...
|
|
| 27 | ШайбаА.10.01-6958 | Шайба А.10.01-6958 |
Загрузка ...
|
|
| 28 | Шайба20.01-9649 | Шайба 20.01-9649 |
Загрузка ...
|
|
| 29 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 30 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 31 | ШайбаС.20.01-11371 | Шайба С.20.01-11371 |
Загрузка ...
|
|
| 32 | Шплинт4х25-397 | Шплинт 4х25-397 |
Загрузка ...
|
|
| 33 | Шплинт5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
