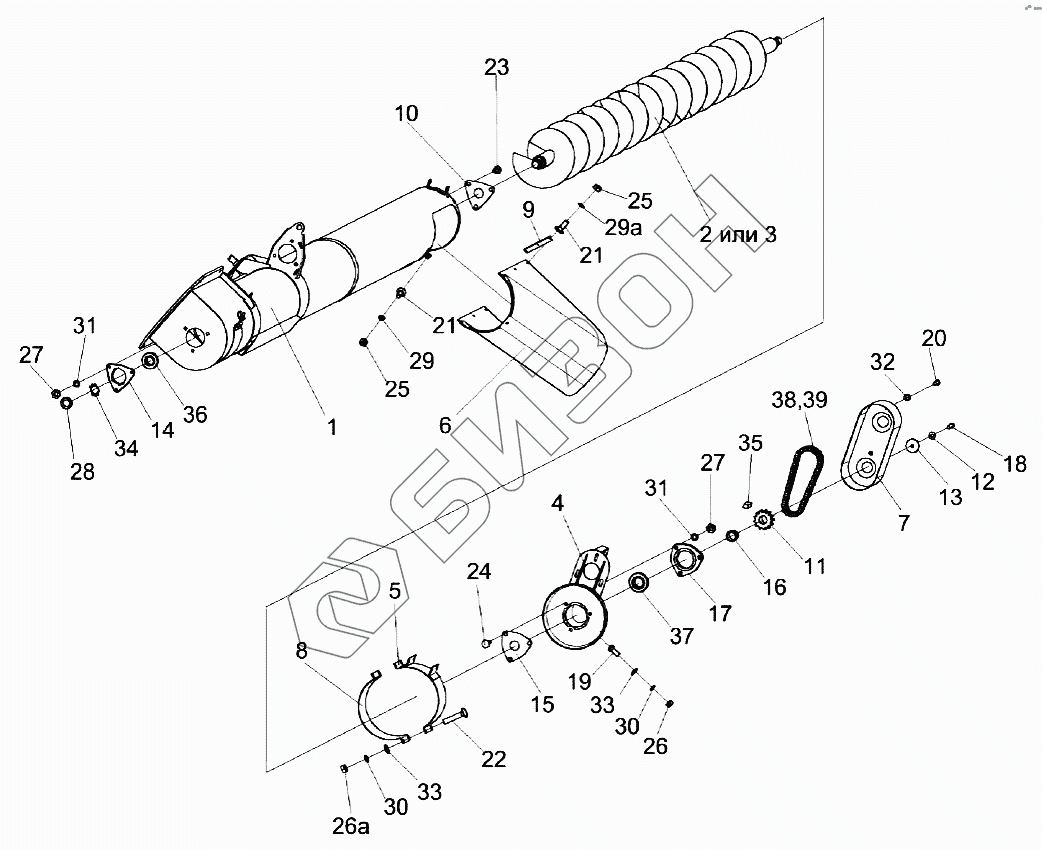

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Шнек выгрузной КЗК-8-0206000-01
/138.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
26а
27
27
28
29
29а
30
30
31
31
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8-0206000-01 | КЗК-8-0206000-01 | Шнек выгрузной |
Загрузка ...
|
|
| 1 | КЗК-8-0206010-01 | Кожух |
Загрузка ...
|
|
| 2 | КЗК-8-0206030 | Шнек выгрузной |
Загрузка ...
|
|
| 3 | КЗК-8-0206050А | Шнек выгрузной |
Загрузка ...
|
|
| 4 | КЗК0206130А | Крышка |
Загрузка ...
|
|
| 5 | КЗК0206210 | Хомут |
Загрузка ...
|
|
| 6 | КЗК0206001 | Фартук |
Загрузка ...
|
|
| 7 | КЗК0206003 | Щиток |
Загрузка ...
|
|
| 8 | КЗК0206428-01 | Хомут |
Загрузка ...
|
|
| 9 | КЗК0206445 | Планка |
Загрузка ...
|
|
| 10 | КЗК0206446 | Крышка |
Загрузка ...
|
|
| 11 | КЗК-10-0206612 | Звездочка |
Загрузка ...
|
|
| 12 | КЗР0312411-01 | Шайба пружинная |
Загрузка ...
|
|
| 13 | КЗР0350607 | Шайба |
Загрузка ...
|
|
| 14 | КЗР0101106 | Корпус подшипника |
Загрузка ...
|
|
| 15 | КЗР0206432А-01 | Крышка |
Загрузка ...
|
|
| 16 | КИС0600419 | Шайба регулировочная |
Загрузка ...
|
|
| 17 | КСН0104101 | Корпус подшипника |
Загрузка ...
|
|
| 18 | УЭС0100603А-05 | Болт |
Загрузка ...
|
|
| 19 | БолтМ8-6gx20-7796 | Болт М8-6gx20-7796 |
Загрузка ...
|
|
| 20 | БолтМ10-6gx25-7796 | Болт М10-6gx25-7796 |
Загрузка ...
|
|
| 21 | БолтМ6-6gx16-7802 | Болт М6-6gx16-7802 |
Загрузка ...
|
|
| 22 | БолтМ8-6gx40-7802 | Болт М8-6gx40-7802 |
Загрузка ...
|
|
| 23 | БолтМ10-6gх35-7802 | Болт М10-6gх35-7802 |
Загрузка ...
|
|
| 24 | БолтМ10-6gх45-7802 | Болт М10-6gх45-7802 |
Загрузка ...
|
|
| 25 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 26 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 26а | ГайкаМ8-6G-2526 | Гайка М8-6G-2526 |
Загрузка ...
|
|
| 27 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ33х1,5-6Н-11871 | Гайка М33х1,5-6Н-11871 |
Загрузка ...
|
|
| 29 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 29а | ШайбаС6.01-6958 | Шайба С6.01-6958 |
Загрузка ...
|
|
| 30 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 32 | ШайбаС10.01-6958 | Шайба С10.01-6958 |
Загрузка ...
|
|
| 33 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 34 | Шайба33.01-11872 | Шайба 33.01-11872 |
Загрузка ...
|
|
| 35 | Шпонка10х8х36-23360 | Шпонка 10х8х36-23360 |
Загрузка ...
|
|
| 36 | 1580207С17 | Подшипник 1580207С17 |
Загрузка ...
|
|
| 37 | 1680208С17 | Подшипник |
Загрузка ...
|
|
| 38 | ЦЕП0001005 | Цепь 2ПР-19,05-7500 |
Загрузка ...
|
|
| 39 | ЗвеноС-2ПР-19,05-7500 | Звено С-2ПР-19,05-7500 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
