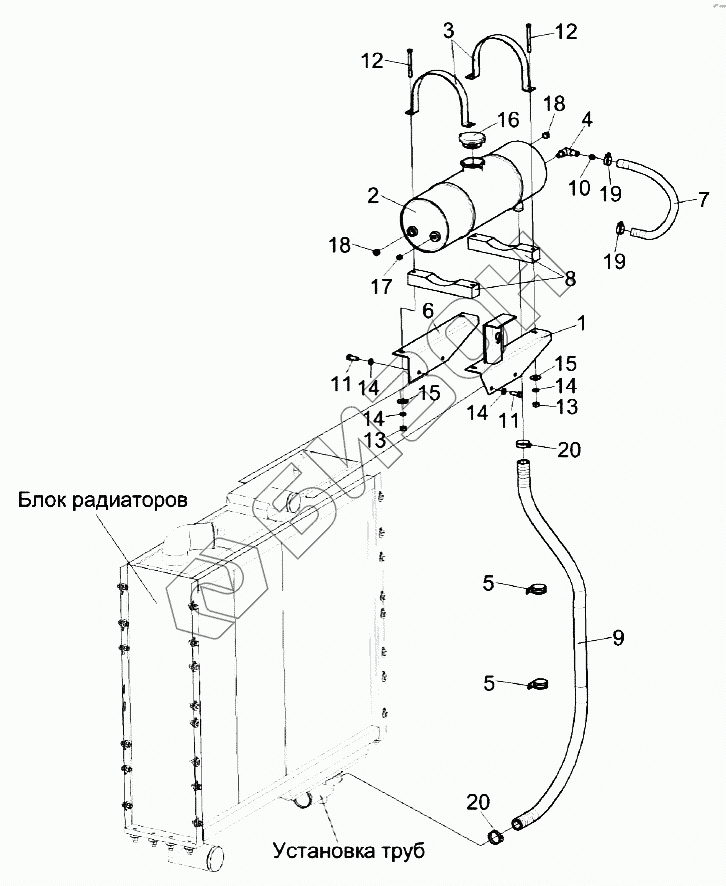

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка бачка расширительного КЗК-8К-0106070
/164.gif)
1
2
3
4
5
5
6
7
8
9
10
11
11
12
12
13
13
14
14
14
14
15
15
16
17
18
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8К-0106070 | КЗК-8К-0106070 | Установка бачка расширительного |
Загрузка ...
|
|
| 1 | КЗК-8К-0106260 | Кронштейн |
Загрузка ...
|
|
| 2 | КЗК-8К-0106600 | Бачок расширительный |
Загрузка ...
|
|
| 3 | КЗС0106130 | Хомут |
Загрузка ...
|
|
| 4 | КЗК-12-3-0106500 | Угольник |
Загрузка ...
|
|
| 5 | КЗР0700800-07 | Хомут |
Загрузка ...
|
|
| 6 | КЗК0106412-01 | Кронштейн |
Загрузка ...
|
|
| 7 | КЗК-12-3-0106011 | Рукав 14х23-1,6-10362 |
Загрузка ...
|
|
| 8 | КЗС0106017 | Опора |
Загрузка ...
|
|
| 9 | РНД0250012-75 | Рукав |
Загрузка ...
|
|
| 10 | УЭС-3-0400006 | Дроссель |
Загрузка ...
|
|
| 11 | БолтМ8-6gx20-7796 | Болт М8-6gx20-7796 |
Загрузка ...
|
|
| 12 | БолтМ8-6gx80-7796 | Болт М8-6gx80-7796 |
Загрузка ...
|
|
| 13 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 14 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 15 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 16 | ПробкаА21.01.270-2 | Пробка А21.01.270-2 |
Загрузка ...
|
|
| 17 | Пробка2-КГ11/4dm | Пробка 2-КГ 1 1/4 |
Загрузка ...
|
|
| 18 | Пробка2-КГ3/8dm | Пробка |
Загрузка ...
|
|
| 19 | ХомутTORRO16-27/9C7W2 | Хомут червячный TORRO 16-27/9 C7W2 |
Загрузка ...
|
|
| 20 | ХомутTORRO25-40/9C7W2 | Хомут червячный TORRO 25-40/9 C7W2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
