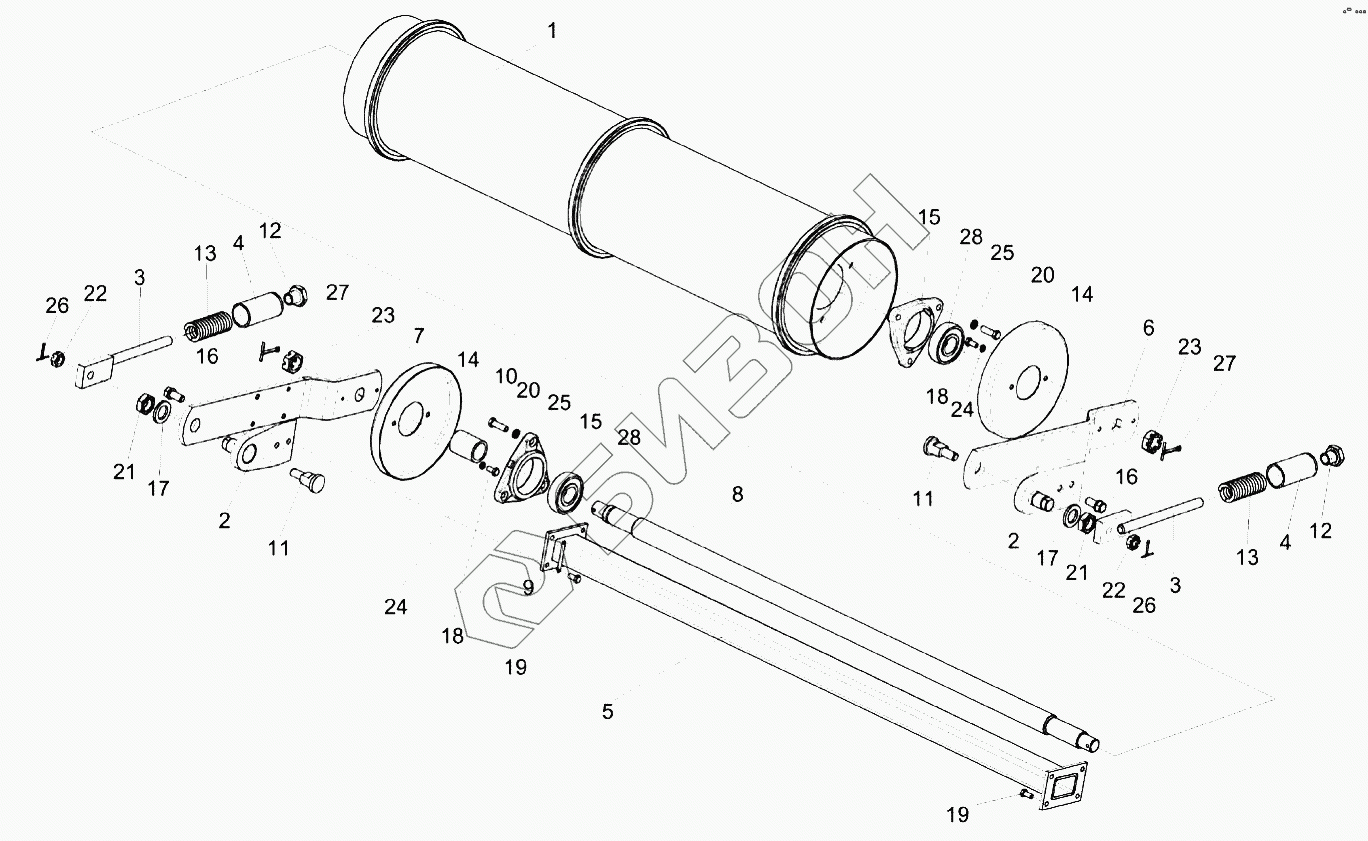

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка вала нижнего КЗК-8-1816000
/19.gif)
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-1816120В | КЗК-12-1816120В | Рычаг |
Загрузка ...
|
|
| КЗК-12-1816120В-01 | КЗК-12-1816120В-01 | Рычаг |
Загрузка ...
|
|
| КЗК-8-1816000 | КЗК-8-1816000 | Вал нижний |
Загрузка ...
|
|
| 1 | КЗК-8-1816100 | Барабан |
Загрузка ...
|
|
| 2 | КЗК-12-1810010 | Упор |
Загрузка ...
|
|
| 3 | КЗК-12-1810020 | Тяга |
Загрузка ...
|
|
| 4 | КЗК-12-1810030 | Опора |
Загрузка ...
|
|
| 5 | КЗК-12-1816130А-01 | Поперечина |
Загрузка ...
|
|
| 6 | КЗК-12-1816409А | Рычаг |
Загрузка ...
|
|
| 7 | КЗК-12-1816409А-01 | Рычаг |
Загрузка ...
|
|
| 8 | КЗК-12-1816609-01 | Вал |
Загрузка ...
|
|
| 9 | КЗК-12-1816411 | Пластина |
Загрузка ...
|
|
| 10 | КЗК-12-1816804 | Втулка |
Загрузка ...
|
|
| 11 | КЗК-12-1810605 | Ось |
Загрузка ...
|
|
| 12 | КЗК1770616 | Гайка |
Загрузка ...
|
|
| 13 | КЗК1770618 | Пружина |
Загрузка ...
|
|
| 14 | КЗК1776408-01 | Донышко |
Загрузка ...
|
|
| 15 | КЗР0101106 | Корпус подшипника |
Загрузка ...
|
|
| 16 | КПТ0100612А-02 | Болт |
Загрузка ...
|
|
| 17 | КСН-2-0104615 | Шайба |
Загрузка ...
|
|
| 18 | БолтМ8-6gx16-7796 | Болт М8-6gx16-7796 |
Загрузка ...
|
|
| 19 | БолтМ10-6gx20-7796 | Болт М10-6gx20-7796 |
Загрузка ...
|
|
| 20 | БолтМ10-6gx30-7796 | Болт М10-6gx30-7796 |
Загрузка ...
|
|
| 21 | ГайкаМ24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 22 | ГайкаМ14-6G-5919 | Гайка М14-6G-5919 |
Загрузка ...
|
|
| 23 | ГайкаМ24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 24 | Шайба865Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба1065Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 26 | Шплинт3,2х32-397 | Шплинт 3,2х32-397 |
Загрузка ...
|
|
| 27 | Шплинт5х45-397 | Шплинт 5х45-397 |
Загрузка ...
|
|
| 28 | 580306С17 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
