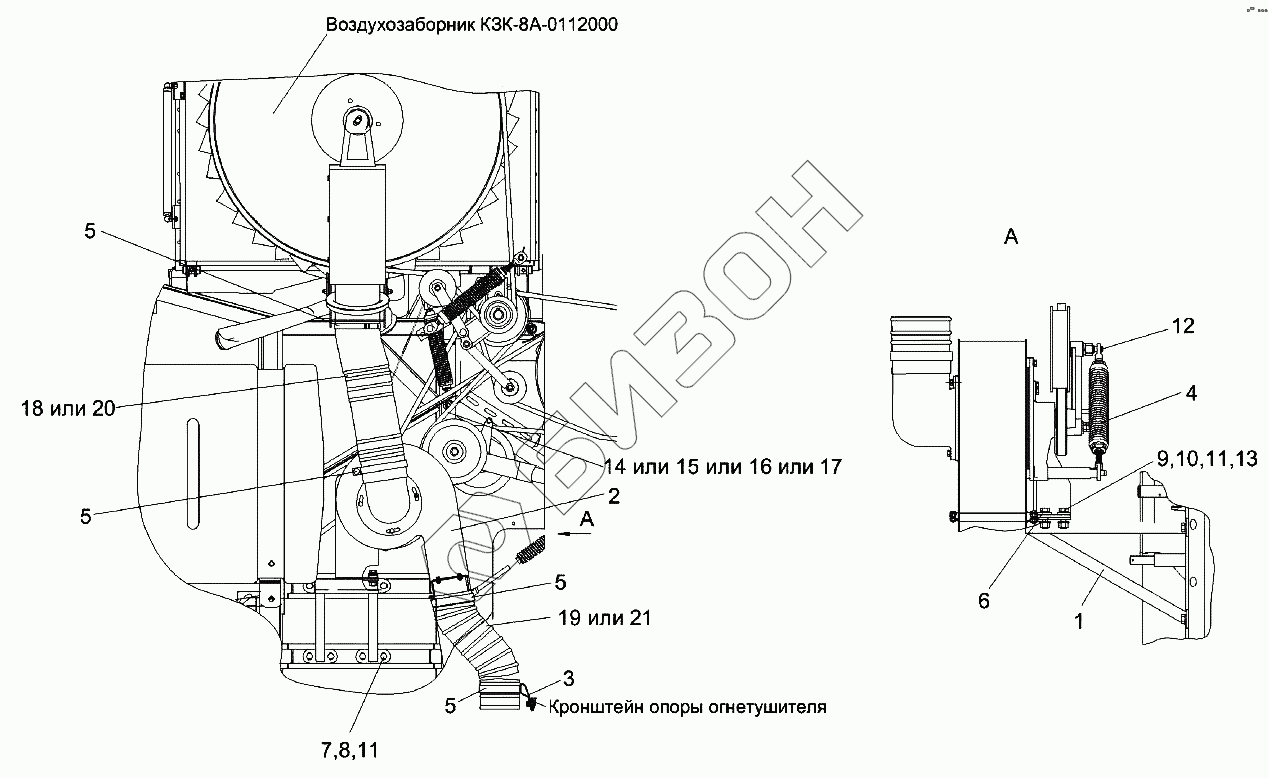

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка вентилятора КЗК-8А-0112100
/175.gif)
1
2
3
4
5
5
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8А-0112100 | КЗК-8А-0112100 | Установка вентилятора |
Загрузка ...
|
|
| 1 | КЗК-8А-0112060 | Кронштейн |
Загрузка ...
|
|
| 2 | КЗК-8А-0112070 | Вентилятор |
Загрузка ...
|
|
| 3 | КЗР0700800-04 | Хомут |
Загрузка ...
|
|
| 4 | КЗС0131210-01 | Пружина |
Загрузка ...
|
|
| 5 | А23.02.230 | Хомут стяжной |
Загрузка ...
|
|
| 6 | КИЛ0100506-02 | Пластина |
Загрузка ...
|
|
| 7 | КЗК-12-0202682 | Шайба |
Загрузка ...
|
|
| 8 | БолтМ12-6gx35-7796 | Болт М12-6gx35-7796 |
Загрузка ...
|
|
| 9 | БолтМ12-6gx45-7796 | Болт М12-6gx45-7796 |
Загрузка ...
|
|
| 10 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 11 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 12 | Шплинт2х20-397 | Шплинт 2х20-397 |
Загрузка ...
|
|
| 13 | ШайбаC12.016958 | Шайба C 12.016958 |
Загрузка ...
|
|
| 14 | B/171790Ld | Ремень |
Загрузка ...
|
|
| 15 | HB1790 | Ремень |
Загрузка ...
|
|
| 16 | PHGB69 | Ремень |
Загрузка ...
|
|
| 17 | B1790Lw | Ремень |
Загрузка ...
|
|
| 18 | Шланг | Шланг |
Загрузка ...
|
|
| 19 | Шланг | Шланг |
Загрузка ...
|
|
| 20 | Шланг | Шланг |
Загрузка ...
|
|
| 21 | Шланг | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
