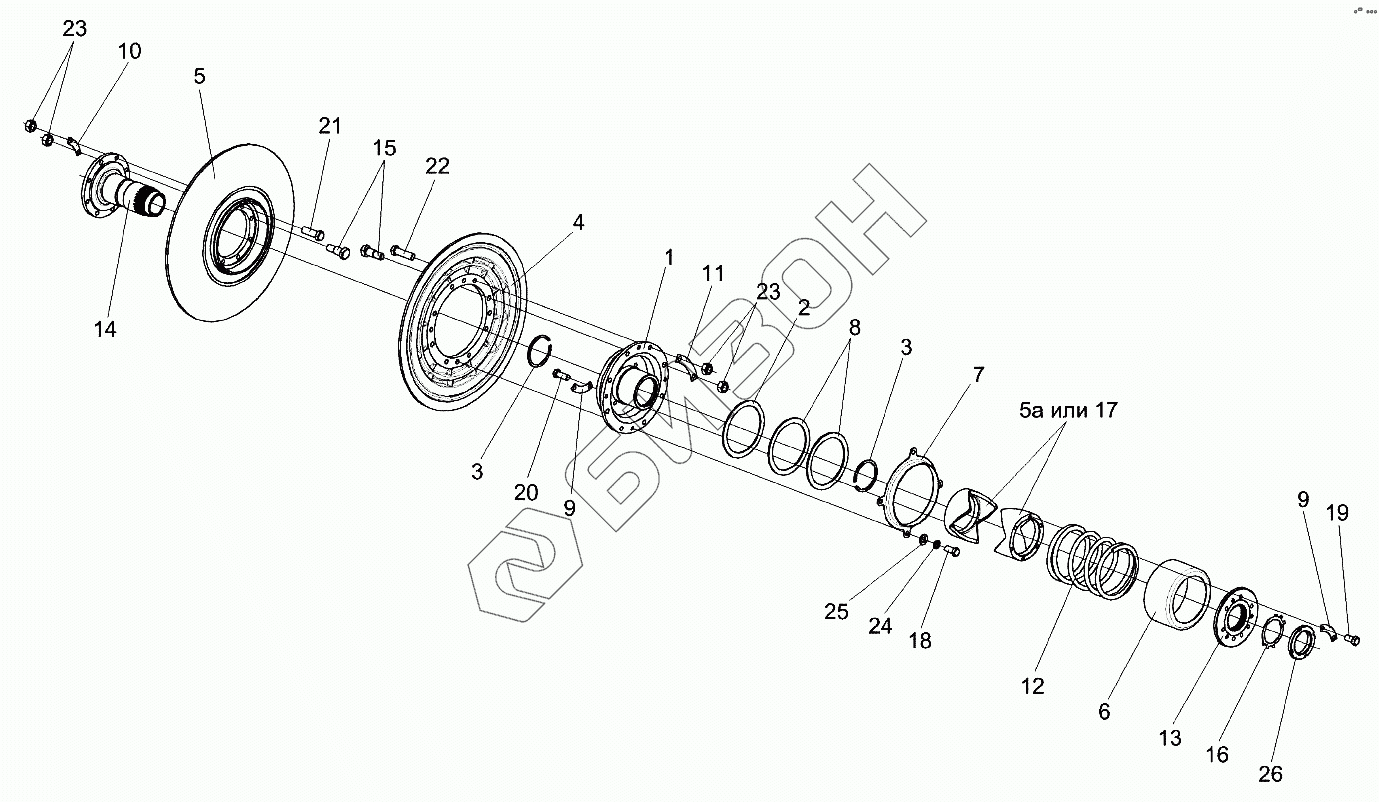

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Вариатор барабана КЗК 0123000
/73.gif)
1
2
3
3
4
5
5а
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0123000 | КЗК0123000 | Вариатор барабана |
Загрузка ...
|
|
| КЗК0123010 | КЗК0123010 | Диск подвижный |
Загрузка ...
|
|
| КЗК0123030 | КЗК0123030 | Упор |
Загрузка ...
|
|
| КЗК0123220 | КЗК0123220 | Диск неподвижный |
Загрузка ...
|
|
| 1 | КЗК0123040А | Ступица |
Загрузка ...
|
|
| 2 | КЗК0123002 | Шайба |
Загрузка ...
|
|
| 3 | КЗК0123003 | Кольцо |
Загрузка ...
|
|
| 4 | КЗК0123101 | Диск |
Загрузка ...
|
|
| 5 | КЗК0123105 | Диск |
Загрузка ...
|
|
| 5а | КЗК0123205 | Муфта |
Загрузка ...
|
|
| 6 | КЗК0123401 | Кожух |
Загрузка ...
|
|
| 7 | КЗК0123402 | Кольцо |
Загрузка ...
|
|
| 8 | КЗК0123404 | Кольцо |
Загрузка ...
|
|
| 9 | КЗК0123405 | Шайба |
Загрузка ...
|
|
| 10 | КЗК0123405-01 | Шайба стопорная |
Загрузка ...
|
|
| 11 | КЗК0123405-02 | Шайба стопорная |
Загрузка ...
|
|
| 12 | КЗК0123601 | Пружина |
Загрузка ...
|
|
| 13 | КЗК0123604 | Крышка |
Загрузка ...
|
|
| 14 | КЗК0123605А | Ступица |
Загрузка ...
|
|
| 15 | КЗК0123606 | Болт специальный |
Загрузка ...
|
|
| 16 | КЗК0123607 | Гайка шлицевая |
Загрузка ...
|
|
| 17 | РСМ10.01.18.005 | Муфта |
Загрузка ...
|
|
| 18 | БолтМ12-6ех25-7796 | Болт |
Загрузка ...
|
|
| 19 | БолтМ12х1,25-6ех25-7796 | Болт М12х1,25-6ех25-7796 |
Загрузка ...
|
|
| 20 | БолтМ12х1,25-6ех30-7796 | Болт М12х1,25-6ех30-7796 |
Загрузка ...
|
|
| 21 | БолтМ14-6ех45-7796 | Болт М14-6ех45-7796 |
Загрузка ...
|
|
| 22 | БолтМ14-6ех50-7796 | Болт М14-6ех50-7796 |
Загрузка ...
|
|
| 23 | ГайкаМ14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 24 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 25 | ШайбаС.12х2.01-11371 | Шайба С.12х2.01-11371 |
Загрузка ...
|
|
| 26 | ШайбаН.80х2.01-11872 | Шайба Н.80х2.01-11872 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
