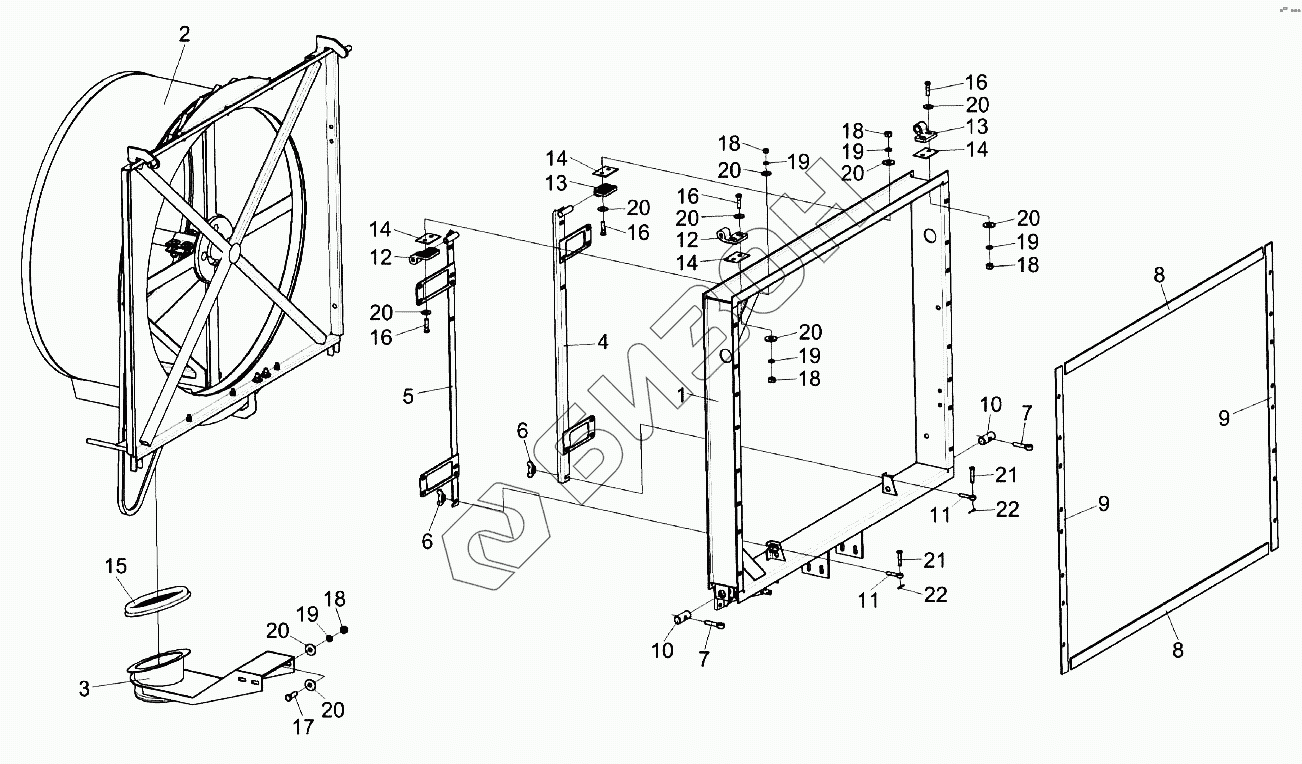

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Воздухозаборник КЗК-8А-0112000
/157.gif)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
16
16
16
16
17
18
18
18
18
18
19
19
19
19
19
20
20
20
20
20
20
20
20
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8А-0112000 | КЗК-8А-0112000 | Воздухозаборник |
Загрузка ...
|
|
| 1 | КЗК-8А-0112010 | Корпус |
Загрузка ...
|
|
| 2 | КЗК-8А-0112020 | Экран вращающийся |
Загрузка ...
|
|
| 3 | КЗК-8А-0112040 | Опора |
Загрузка ...
|
|
| 4 | КЗК0112130А | Опора |
Загрузка ...
|
|
| 5 | КЗК0112140А | Опора |
Загрузка ...
|
|
| 6 | КИС0120400 | Гайка |
Загрузка ...
|
|
| 7 | СТВ0105240 | Ручка |
Загрузка ...
|
|
| 8 | КЗК0112001 | Прокладка |
Загрузка ...
|
|
| 9 | КЗК0112002 | Прокладка |
Загрузка ...
|
|
| 10 | КЗК0112618 | Ось |
Загрузка ...
|
|
| 11 | КЗС0131602 | Болт откидной |
Загрузка ...
|
|
| 12 | УЭС0200653 | Петля |
Загрузка ...
|
|
| 13 | УЭС0200653-01 | Петля |
Загрузка ...
|
|
| 14 | РСМ10.04.20.429 | Планка |
Загрузка ...
|
|
| 15 | УЭС-7-0400029 | Уплотнение |
Загрузка ...
|
|
| 16 | БолтМ8-6gx30-7796 | Болт М8-6gx30-7796 |
Загрузка ...
|
|
| 17 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 18 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 19 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 21 | 6-6b12х30-9650 | Ось 6-6 b12х30-9650 |
Загрузка ...
|
|
| 22 | Шплинт1,6х12-397 | Шплинт 1,6х12-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
