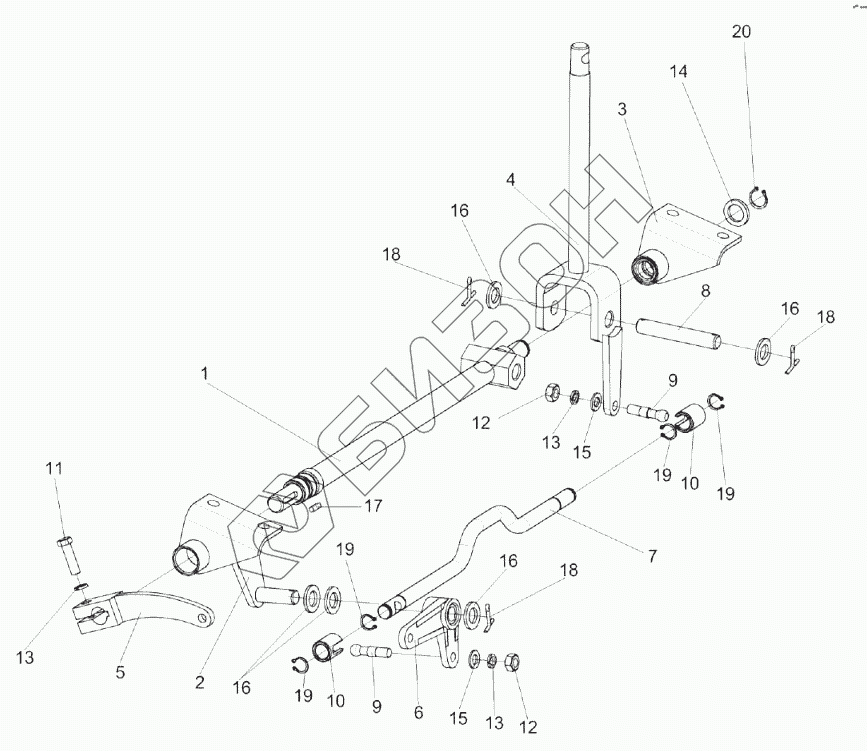

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Блок переключения КЗК-8-0119060
/221.gif)
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
13
14
15
15
16
16
16
16
17
18
18
18
19
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8-0119190 | КЗК-8-0119190 | Тяга |
Загрузка ...
|
|
| КЗК-8-0119060 | КЗК-8-0119060 | Блок переключения |
Загрузка ...
|
|
| 1 | КЗК-8-0119180 | Вал |
Загрузка ...
|
|
| 2 | КЗК-8-0119200 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК-8-0119210 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-10-0119420А | Рычаг |
Загрузка ...
|
|
| 5 | КЗК-12-0119880 | Рычаг |
Загрузка ...
|
|
| 6 | КЗС0119330 | Рычаг |
Загрузка ...
|
|
| 7 | КЗК-8-0119602 | Тяга |
Загрузка ...
|
|
| 8 | КЗК-10-0119618 | Ось |
Загрузка ...
|
|
| 9 | РСМ-10.04.12.614Б | Палец |
Загрузка ...
|
|
| 10 | РСМ-10.04.12.616Б | Втулка |
Загрузка ...
|
|
| 11 | БолтМ10-6eх35-7796 | Болт М10-6eх35-7796 |
Загрузка ...
|
|
| 12 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 13 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 14 | Шайба20.01-9649 | Шайба 20.01-9649 |
Загрузка ...
|
|
| 15 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 16 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 17 | Шпонка2-6х6х25-23360 | Шпонка 2-6х6х25-23360 |
Загрузка ...
|
|
| 18 | Шплинт4х22-397 | Шплинт 4х22-397 |
Загрузка ...
|
|
| 19 | В16 | Кольцо |
Загрузка ...
|
|
| 20 | В20-13942 | Кольцо В20-13942 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
