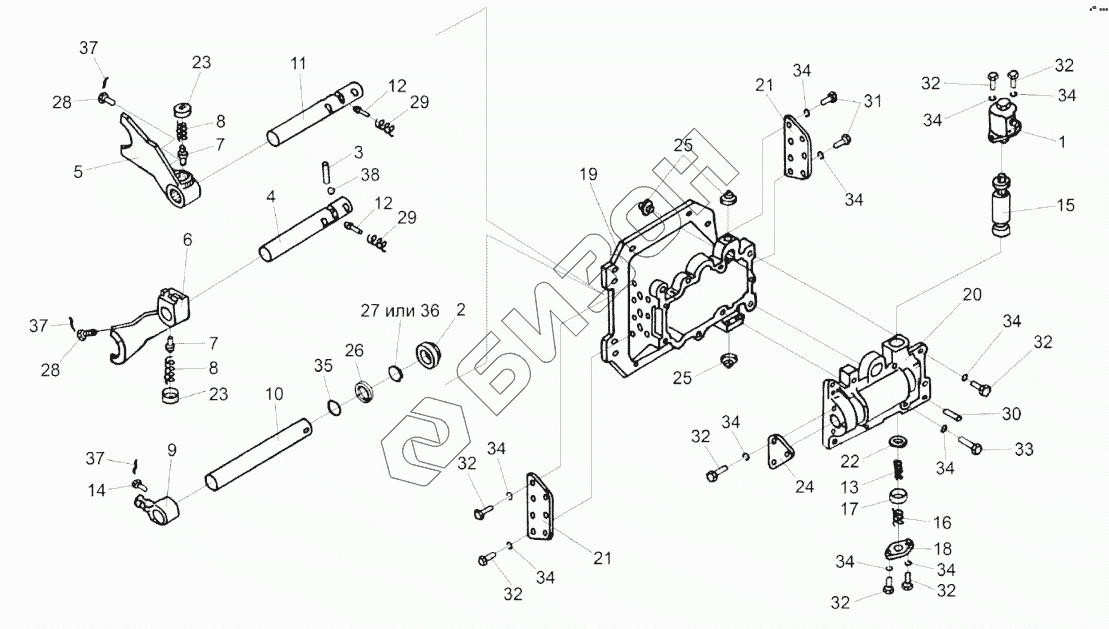

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Механизм переключения диапазонов 3518020-46160

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
25
25
26
27
28
28
29
29
30
31
32
32
32
32
32
32
32
32
33
34
34
34
34
34
34
34
34
34
34
34
35
36
37
37
37
38
Позиция на иллюстрации Заводской номер детали Название детали Цена
3518020-43200 3518020-43200 Вилка переключения нижняя
Загрузка ...
3518020-46160 3518020-46160 Механизм переключения диапазонов
Загрузка ...
3518020-43210 3518020-43210 Вилка переключения верхняя
Загрузка ...
1 3518020-46330 Гидроцилиндр блокировки диапазонов
Загрузка ...
2 3518020-46023 Гайка уплотнения штока
Загрузка ...
3 3518020-46024 Штифт установочный
Загрузка ...
4 3518020-46149-01 Шток верхний переключения диапазонов
Загрузка ...
5 3518020-46154 Вилка переключения нижняя
Загрузка ...
6 3518020-46155 Вилка переключения верхняя
Загрузка ...
7 3518020-46156 Штифт вилки переключения
Загрузка ...
8 3518020-46157 Пружина штифта вилки
Загрузка ...
9 3518020-46162 Рычаг вилок переключения
Загрузка ...
10 3518020-46167 Шток управления
Загрузка ...
11 3518020-46168-01 Шток нижний переключения диапазонов
Загрузка ...
12 3518020-46203 Фиксатор штока диапазонов
Загрузка ...
13 3518020-46221 Пружина внутренняя блокировки
Загрузка ...
14 3518020-46366 Болт штока
Загрузка ...
15 3518020-46509 Шток блокировки
Загрузка ...
16 3518050-46041 Пружина возвратная гидроцилиндра блокировки
Загрузка ...
17 3518020-48094 Втулка ограничительная
Загрузка ...
18 3518020-40208 Крышка корпуса блокировки
Загрузка ...
19 3518020-41058 Корпус механизма переключения диапазонов
Загрузка ...
20 3518020-41059 Корпус блокировки
Загрузка ...
21 3518020-44004-01 Крышка корпуса механизма переключения
Загрузка ...
22 3518020-44035 Шайба валика блокировки
Загрузка ...
23 3518020-44068 Гайка пружин вилок
Загрузка ...
24 3518020-44071 Крышка блокировки
Загрузка ...
25 КУЖ0110615 Пробка
Загрузка ...
26 УЭС0302413 Шайба
Загрузка ...
27 УЭС0107011-02 Кольцо
Загрузка ...
28 60671Б Болт штока
Загрузка ...
29 КЗК-12-0107691 Пружина
Загрузка ...
30 61327 Штифт
Загрузка ...
31 БолтМ8-6gх20-7796 Болт М8-6gх20-7796
Загрузка ...
32 БолтМ8-6gх25-7796 Болт М8-6gх25-7796
Загрузка ...
33 БолтМ8-6gх35-7796 Болт М8-6gх35-7796
Загрузка ...
34 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
35 022-028-36-2-2-18829/9833 Кольцо 022-028-36-2-2-18829/9833
Загрузка ...
36 СП-30-21-5-6308 Кольцо СП-30-21-5-6308
Загрузка ...
37 Проволока1,0-0-4-3282 Проволока 1,0-0-4-3282
Загрузка ...
38 Шарик11-40-3722 Шарик 11-40-3722
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
