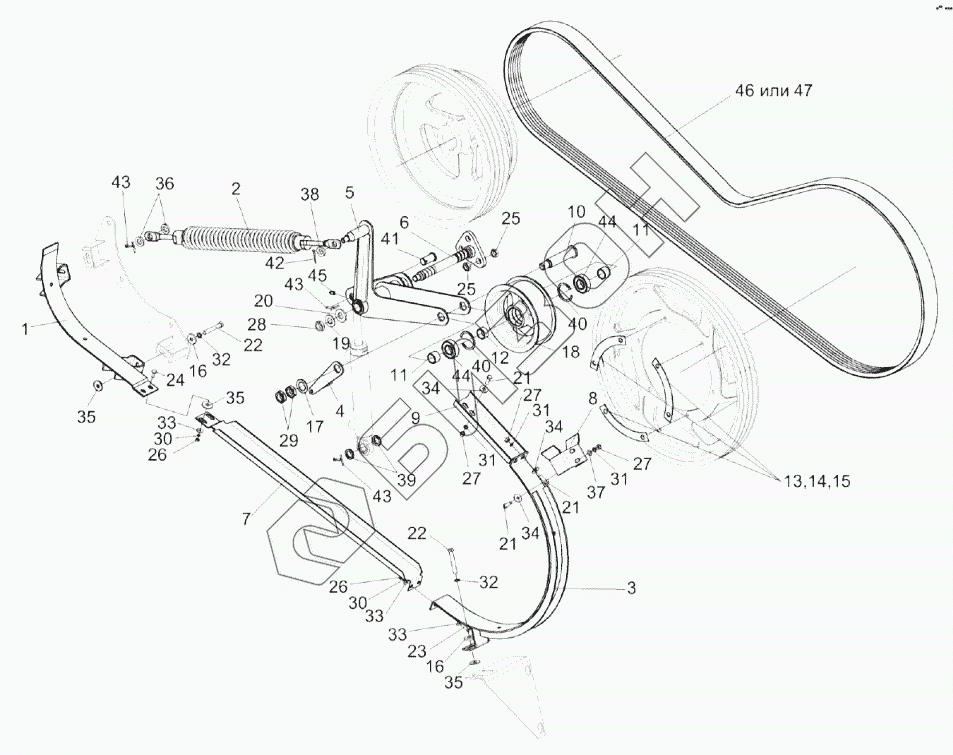

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Привод наклонной камеры КЗК 0125000
/21.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
21
21
22
22
23
24
25
25
26
26
27
27
27
28
29
30
30
31
31
31
32
32
33
33
33
34
34
34
35
35
35
36
37
38
39
40
40
41
42
43
43
43
44
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0125000 | КЗК0125000 | Привод наклонной камеры |
Загрузка ...
|
|
| 1 | КЗК0125030 | Щиток |
Загрузка ...
|
|
| 2 | КЗК0125050 | Пружина |
Загрузка ...
|
|
| 3 | КЗК0125060А | Щиток |
Загрузка ...
|
|
| 4 | КЗК0125070 | Кронштейн |
Загрузка ...
|
|
| 5 | КЗК0125090 | Рычаг |
Загрузка ...
|
|
| 6 | КЗК0125130А | Опора |
Загрузка ...
|
|
| 7 | КЗК0125407 | Щиток |
Загрузка ...
|
|
| 8 | КЗК0125411 | Кронштейн |
Загрузка ...
|
|
| 9 | КЗК0125422 | Щиток |
Загрузка ...
|
|
| 10 | КЗК0125601-01 | Ось |
Загрузка ...
|
|
| 11 | КЗК0221802А-03 | Втулка |
Загрузка ...
|
|
| 12 | КЗК0221802А-04 | Втулка |
Загрузка ...
|
|
| 13 | КЗК1773406 | Прокладка |
Загрузка ...
|
|
| 14 | КЗК1773406-01 | Прокладка |
Загрузка ...
|
|
| 15 | КЗК1773406-02 | Прокладка |
Загрузка ...
|
|
| 16 | КЗР0221417 | Шайба |
Загрузка ...
|
|
| 17 | КИС0105438 | Шайба специальная |
Загрузка ...
|
|
| 18 | КПР6105101-02 | Ролик |
Загрузка ...
|
|
| 19 | ПКК0117434 | Шайба |
Загрузка ...
|
|
| 20 | ПКК0117435 | Шайба |
Загрузка ...
|
|
| 21 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6ех75-7796 | Болт М10-6ех75-7796 |
Загрузка ...
|
|
| 23 | БолтМ6-6ех25-7798 | Болт М6-6ех25-7798 |
Загрузка ...
|
|
| 24 | БолтМ6-6ех20-7802 | Болт М6-6ех20-7802 |
Загрузка ...
|
|
| 25 | ГайкаМ16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 |
Загрузка ...
|
|
| 26 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ18х1,5-6G-5916 | Гайка М18х1,5-6G-5916 |
Загрузка ...
|
|
| 29 | ГайкаМ20-6G-5916 | Гайка М20-6G-5916 |
Загрузка ...
|
|
| 30 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 32 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 33 | ШайбаА.6.01-6958 | Шайба А.6.01-6958 |
Загрузка ...
|
|
| 34 | ШайбаА.8.01-6958 | Шайба А.8.01-6958 |
Загрузка ...
|
|
| 35 | ШайбаА.10.01-6958 | Шайба А.10.01-6958 |
Загрузка ...
|
|
| 36 | Шайба20.01-9649 | Шайба 20.01-9649 |
Загрузка ...
|
|
| 37 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 38 | ШайбаС.14.01-11371 | Шайба С.14.01-11371 |
Загрузка ...
|
|
| 39 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 40 | В52-13941 | Кольцо |
Загрузка ...
|
|
| 41 | Ось6-20b12х40-9650 | Ось 6-20b12х40-9650 |
Загрузка ...
|
|
| 42 | Шплинт4х28-397 | Шплинт 4х28-397 |
Загрузка ...
|
|
| 43 | Шплинт5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
|
| 44 | 180205-8882 | Подшипник |
Загрузка ...
|
|
| 45 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 46 | 3HBBP3812A | Ремень |
Загрузка ...
|
|
| 47 | 3HB3812La | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
