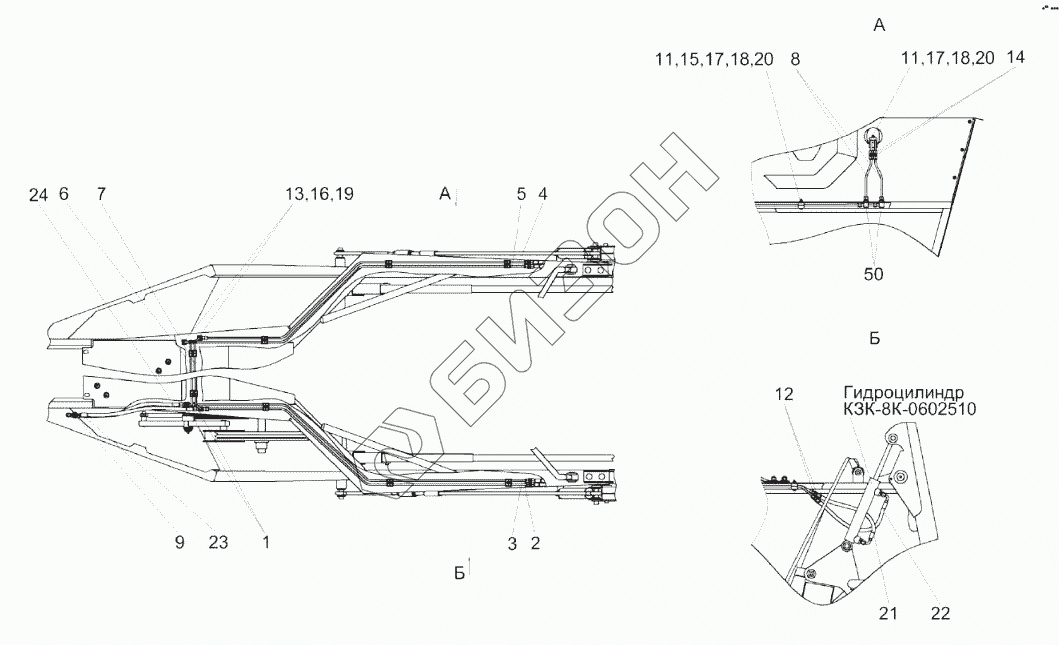

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка гидросистемы копнителя КЗК-8К-0602090
/154.gif)
1
2
3
4
5
6
7
8
9
11
11
12
13
14
15
16
17
17
18
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8К-0602090 | КЗК-8К-0602090 | Установка гидросистемы копнителя |
Загрузка ...
|
|
| 1 | КЗК-8К-0602630 | Тройник |
Загрузка ...
|
|
| 2 | КЗК-8К-0602800 | Трубопровод |
Загрузка ...
|
|
| 3 | КЗК-8К-0602810 | Трубопровод |
Загрузка ...
|
|
| 4 | КЗК-8К-0602820 | Трубопровод |
Загрузка ...
|
|
| 5 | КЗК-8К-0602830 | Трубопровод |
Загрузка ...
|
|
| 6 | КЗК-8К-0602840 | Трубопровод |
Загрузка ...
|
|
| 7 | КЗК-8К-0602850 | Трубопровод |
Загрузка ...
|
|
| 8 | КЗК-8К-0602870 | Трубопровод |
Загрузка ...
|
|
| 9 | КЗК0602520А-02 | Дроссель с обратным клапаном |
Загрузка ...
|
|
| 10 | КЗР0360030А | Угольник |
Загрузка ...
|
|
| 11 | КЗР1580001 | Брус |
Загрузка ...
|
|
| 12 | КЗР1580603 | Штуцер |
Загрузка ...
|
|
| 13 | ПКК0135428 | Шайба |
Загрузка ...
|
|
| 14 | УЭС0602602 | Штуцер |
Загрузка ...
|
|
| 15 | БолтМ6-6eх45-7798 | Болт М6-6eх45-7798 |
Загрузка ...
|
|
| 16 | ГайкаМ14х1,5-6G-2526 | Гайка М14х1,5-6G-2526 |
Загрузка ...
|
|
| 17 | ГайкаМ6-6G.8-5915 | Гайка М6-6G.8-5915 |
Загрузка ...
|
|
| 18 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 21 | РВД6-1SN-М16х1,5-60gr-540-0gr-90gr | Рукав высокого давления |
Загрузка ...
|
|
| 22 | РВД6-1SN-М16х1,5-60gr-600-0gr-90gr | Рукав высокого давления |
Загрузка ...
|
|
| 23 | РВД6-1SN-М16х1,5-60gr-700-0gr-90gr | Рукав высокого давления |
Загрузка ...
|
|
| 24 | РВД6-1SN-М16х1,5-60gr-840 | Рукав высокого давления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
