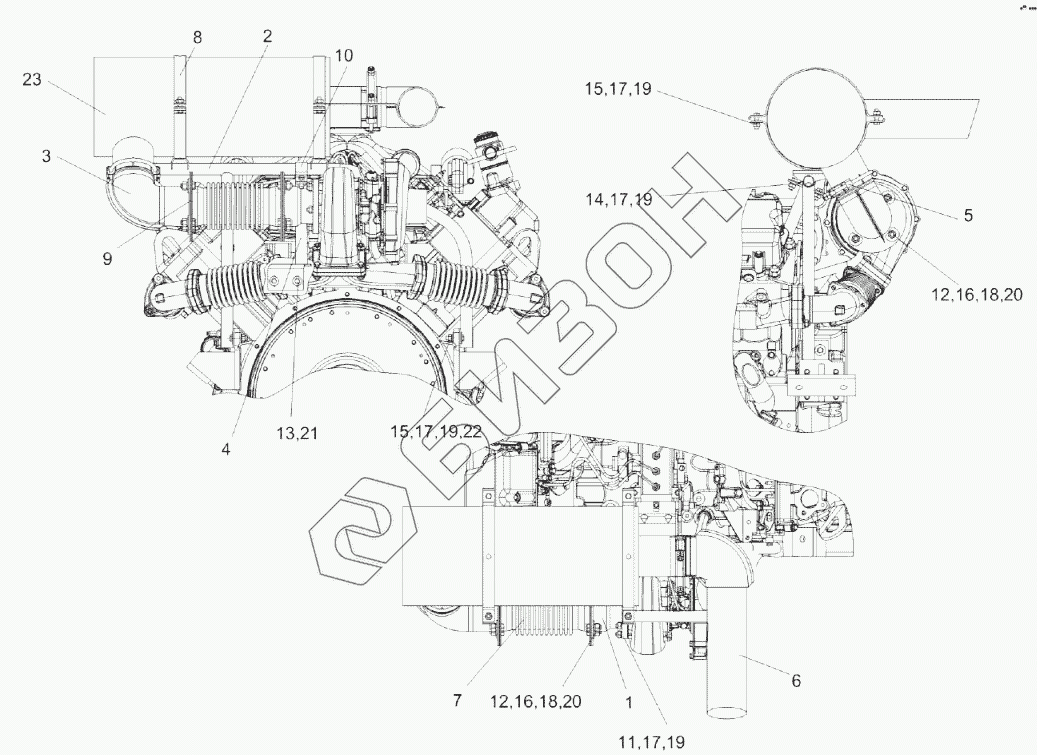

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка глушителя КЗК-8А-2-0106060
/172.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
16
17
17
17
17
18
18
19
19
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8А-2-0106060 | КЗК-8А-2-0106060 | Установка глушителя |
Загрузка ...
|
|
| 1 | КЗК-8А-2-0106290 | Фланец |
Загрузка ...
|
|
| 2 | КЗК-8А-2-0106310 | Опора |
Загрузка ...
|
|
| 3 | КЗК-8А-2-0106330 | Труба выпускная |
Загрузка ...
|
|
| 4 | КЗК-8А-2-0106340 | Опора |
Загрузка ...
|
|
| 5 | КЗК-8А-2-0106350 | Хомут |
Загрузка ...
|
|
| 6 | КЗК-8А-2-0106380 | Труба выхлопная |
Загрузка ...
|
|
| 7 | КЗК-12-3-0106420 | Сильфон |
Загрузка ...
|
|
| 8 | КЗК-8А-2-0106451-01 | Хомут |
Загрузка ...
|
|
| 9 | КЗК-12-3-0106017 | Прокладка |
Загрузка ...
|
|
| 10 | КЗК-12-3-0106498 | Хомут |
Загрузка ...
|
|
| 11 | КВС-1-0150003 | Прокладка |
Загрузка ...
|
|
| 12 | УЭС-7-0400417 | Шайба |
Загрузка ...
|
|
| 13 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 14 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 15 | БолтМ10-6eх40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 16 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 17 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 18 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 19 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 21 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 22 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 23 | 201572N | Глушитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
